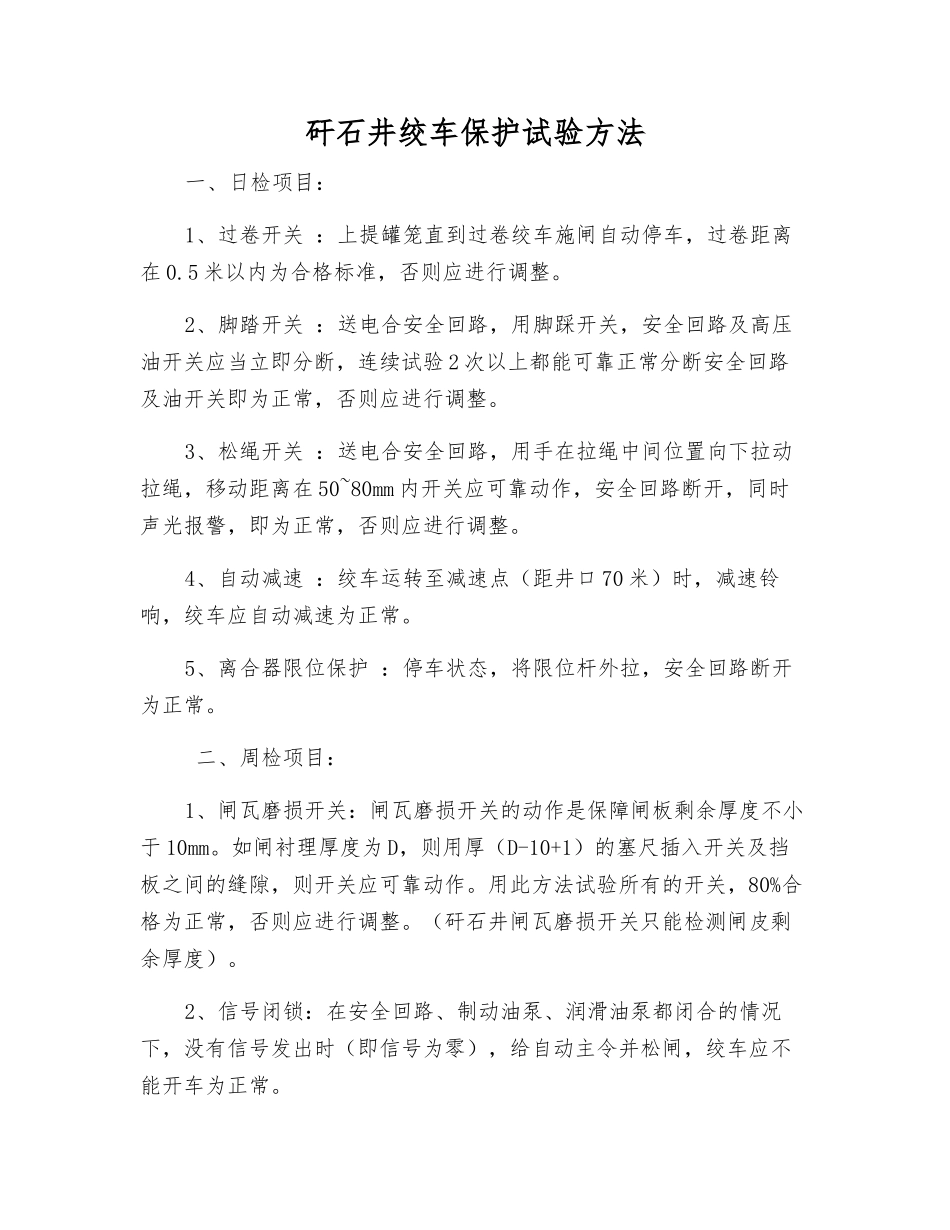

矸石井绞车保护试验方法一、日检项目:1、过卷开关 :上提罐笼直到过卷绞车施闸自动停车,过卷距离在 0.5 米以内为合格标准,否则应进行调整。2、脚踏开关 :送电合安全回路,用脚踩开关,安全回路及高压油开关应当立即分断,连续试验 2 次以上都能可靠正常分断安全回路及油开关即为正常,否则应进行调整。3、松绳开关 :送电合安全回路,用手在拉绳中间位置向下拉动拉绳,移动距离在 50~80mm 内开关应可靠动作,安全回路断开,同时声光报警,即为正常,否则应进行调整。4、自动减速 :绞车运转至减速点(距井口 70 米)时,减速铃响,绞车应自动减速为正常。5、离合器限位保护 :停车状态,将限位杆外拉,安全回路断开为正常。 二、周检项目:1、闸瓦磨损开关:闸瓦磨损开关的动作是保障闸板剩余厚度不小于 10mm。如闸衬理厚度为 D,则用厚(D-10+1)的塞尺插入开关及挡板之间的缝隙,则开关应可靠动作。用此方法试验所有的开关,80%合格为正常,否则应进行调整。(矸石井闸瓦磨损开关只能检测闸皮剩余厚度)。2、信号闭锁:在安全回路、制动油泵、润滑油泵都闭合的情况下,没有信号发出时(即信号为零),给自动主令并松闸,绞车应不能开车为正常。3、紧停试验:开动绞车,并把速度控制在 2m/s 以内,按下电源停止按钮,绞车应二级制动抱闸即为正常。4、提升错向保护:在具备开车的条件下,向信号相反的方向开车,绞车不能启动即为正常。5、润滑油欠压保护:启动润滑油泵,把油泵进油管闸阀渐渐关小,此时油压表指针下降,低于设定值(0.1Mpa)时,声光报警,即为正常。6、等速段超速保护:设置等速段速度 V=2m/s,联系信号,开车提速,当 >2.3 m/s 时,声光报警,安全回路继电器 J1 动作,该保护正常; 三、月检项目:1、过速保护:在停车时,用模拟直流电压控制 1GSJ1 继电器,当模拟电压超过 241V 时,绞车应急停为正常,否则应调整 1R5 到 241V 动作。(矸石井全速时,测速发电机电压为 210V,则全速超速时应电压应高于 210*115%=241V。)2、深度指示器失效保护:绞车运转时,断开丝杠或传动轴转动的输入信号,立即声光报警,但安全回路继电器 J1 不动作;如已进入距离井口 12.5m 低速区,声光报警地同时安全回路继电器 J1 动作。 试验须知:试验等速段超速保护、深度指示器失效保护,将两罐笼停于井筒中间位置。
