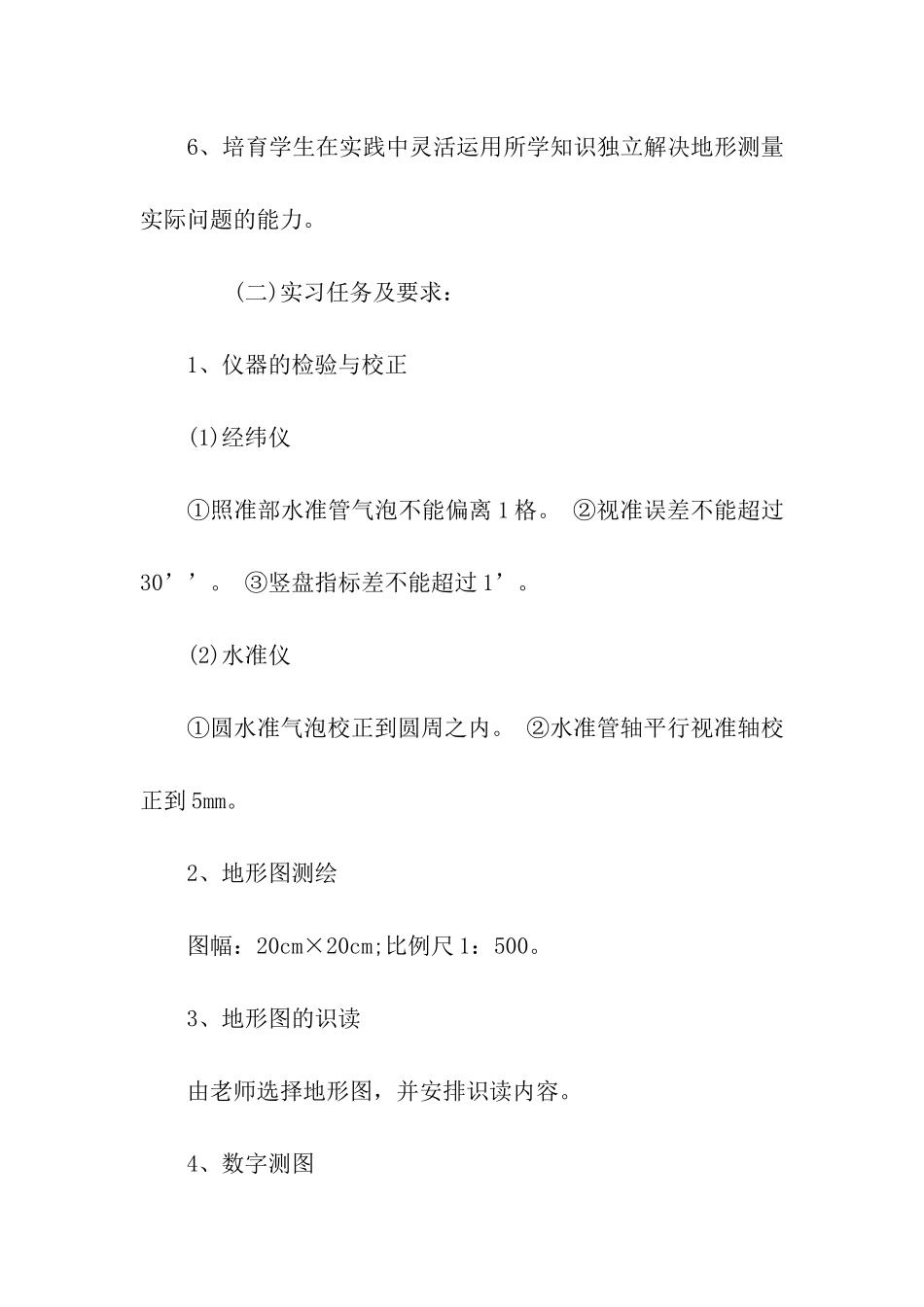

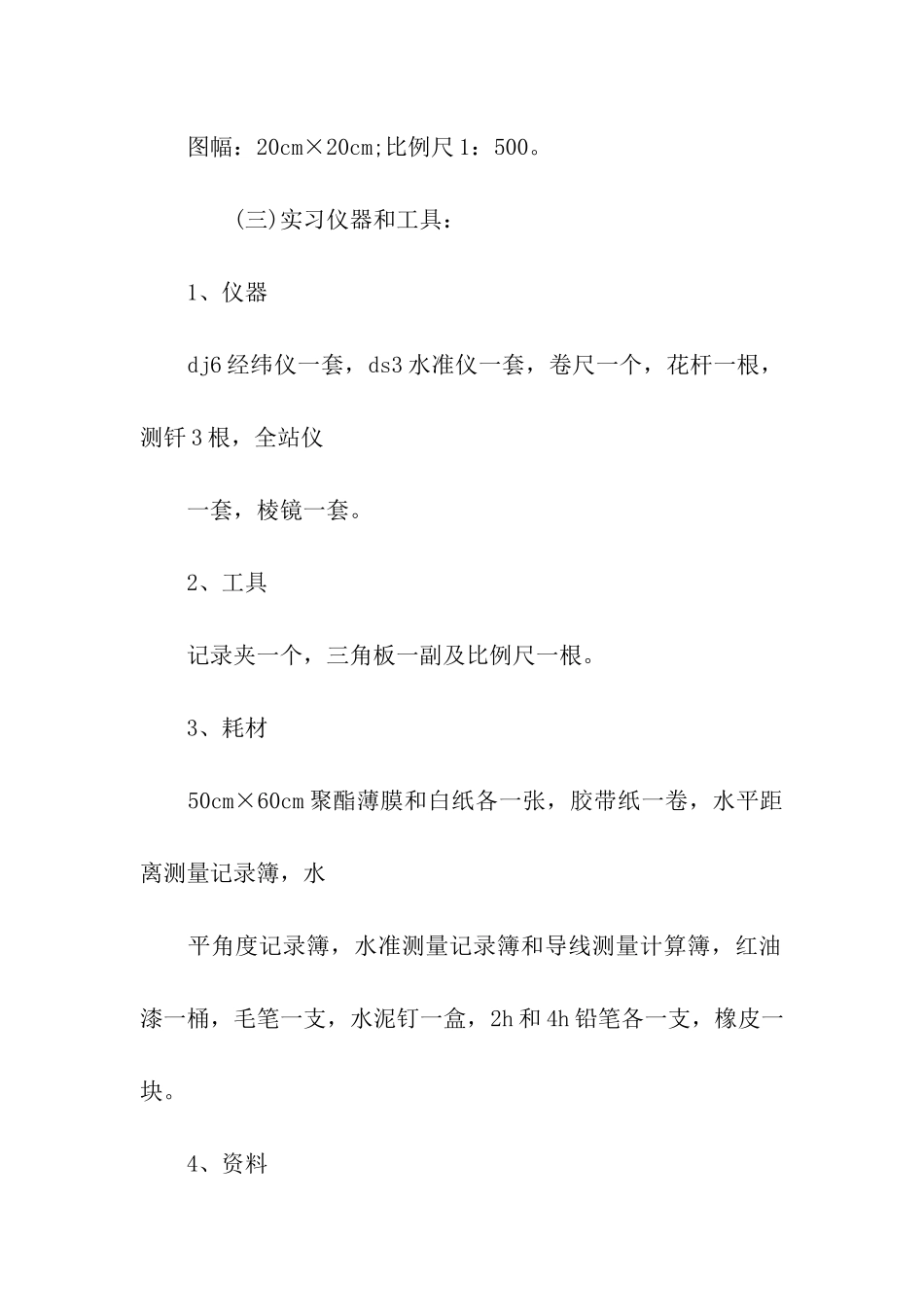

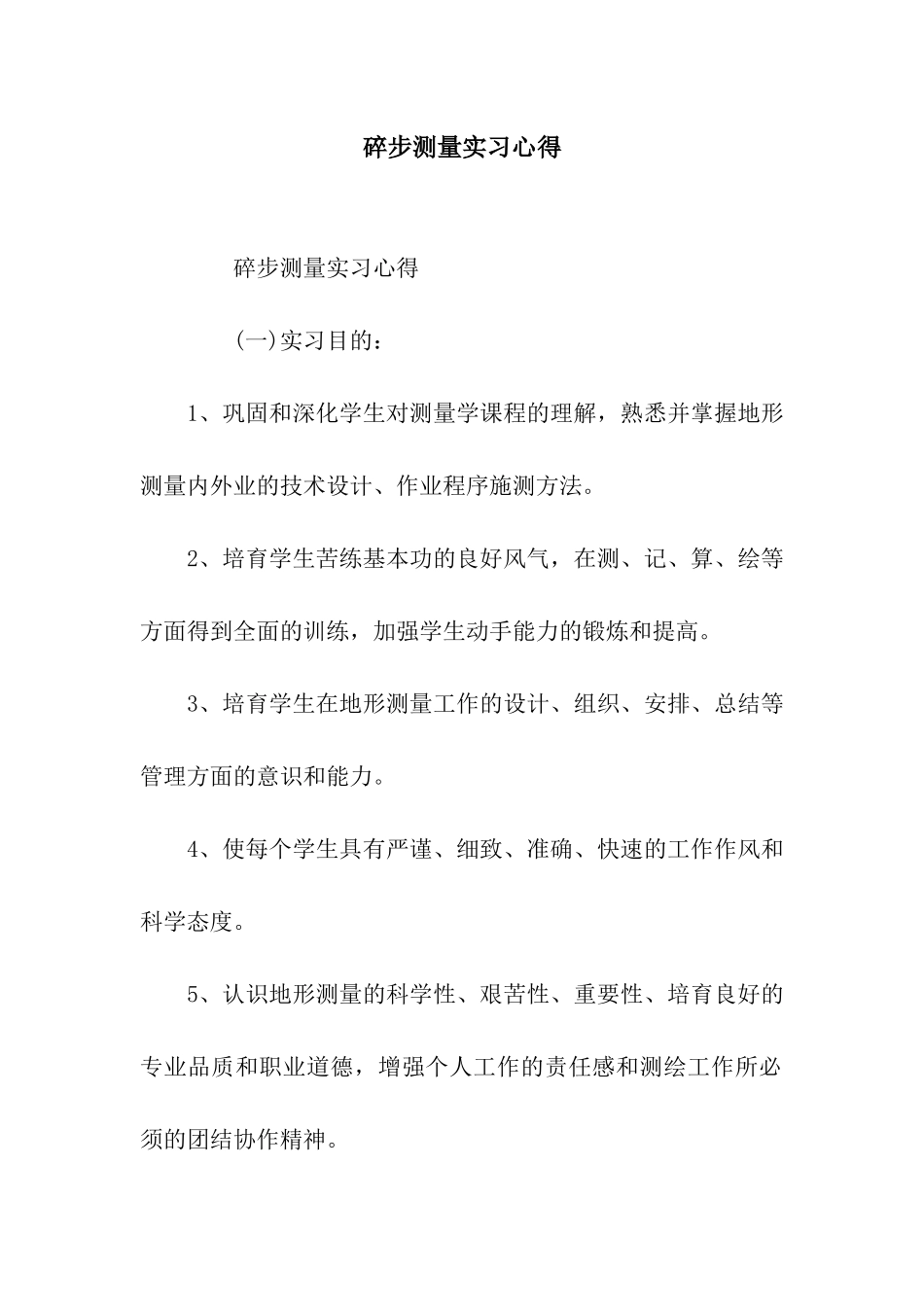

碎步测量实习心得 碎步测量实习心得 (一)实习目的： 1、巩固和深化学生对测量学课程的理解，熟悉并掌握地形测量内外业的技术设计、作业程序施测方法。 2、培育学生苦练基本功的良好风气，在测、记、算、绘等方面得到全面的训练，加强学生动手能力的锻炼和提高。 3、培育学生在地形测量工作的设计、组织、安排、总结等管理方面的意识和能力。 4、使每个学生具有严谨、细致、准确、快速的工作作风和科学态度。 5、认识地形测量的科学性、艰苦性、重要性、培育良好的专业品质和职业道德，增强个人工作的责任感和测绘工作所必须的团结协作精神。 6、培育学生在实践中灵活运用所学知识独立解决地形测量实际问题的能力。 (二)实习任务及要求： 1、仪器的检验与校正 (1)经纬仪 ①照准部水准管气泡不能偏离 1 格。 ②视准误差不能超过30’’。 ③竖盘指标差不能超过 1’。 (2)水准仪 ①圆水准气泡校正到圆周之内。 ②水准管轴平行视准轴校正到 5mm。 2、地形图测绘 图幅：20cm×20cm;比例尺 1：500。 3、地形图的识读 由老师选择地形图，并安排识读内容。 4、数字测图 图幅：20cm×20cm;比例尺 1：500。 (三)实习仪器和工具： 1、仪器 dj6 经纬仪一套，ds3 水准仪一套，卷尺一个，花杆一根，测钎 3 根，全站仪 一套，棱镜一套。 2、工具 记录夹一个，三角板一副及比例尺一根。 3、耗材 50cm×60cm 聚酯薄膜和白纸各一张，胶带纸一卷，水平距离测量记录簿，水 平角度记录簿，水准测量记录簿和导线测量计算簿，红油漆一桶，毛笔一支，水泥钉一盒，2h 和 4h 铅笔各一支，橡皮一块。 4、资料 (1)《测量学实验实习指导》 (2)《城市测量法律规范》 (3)《1：500 1：1000 1：XX 地形图图式》 (4)测区已有控制点资料 (5)测区已有地形图资料 (四)具体任务及过程 任务：测量西北农林科技大学北校区新篮球场，包括外围人行走道及土操场在 内的所有地形。 过程：7 月 6 日：完成对测量区内地形的初步勘测，定控制点及草图绘制。 7 月 7 日：用经纬仪水准仪等仪器完成对控制点的控制测量。 7 月 8 日：用全站仪对已测控制点进行校核测量，并用 gps定出控制点 坐标及高程，最后完成对篮球场外围人行走道的碎步测量。 7 月 9 日： 完成篮球场内部篮球架，风雨操场，厕所等地物的碎步测量。 7 月 10 日：完成内业操作部分，包括数据处理，数字成图以及整个测量 工作的校核。 7 月 11...
