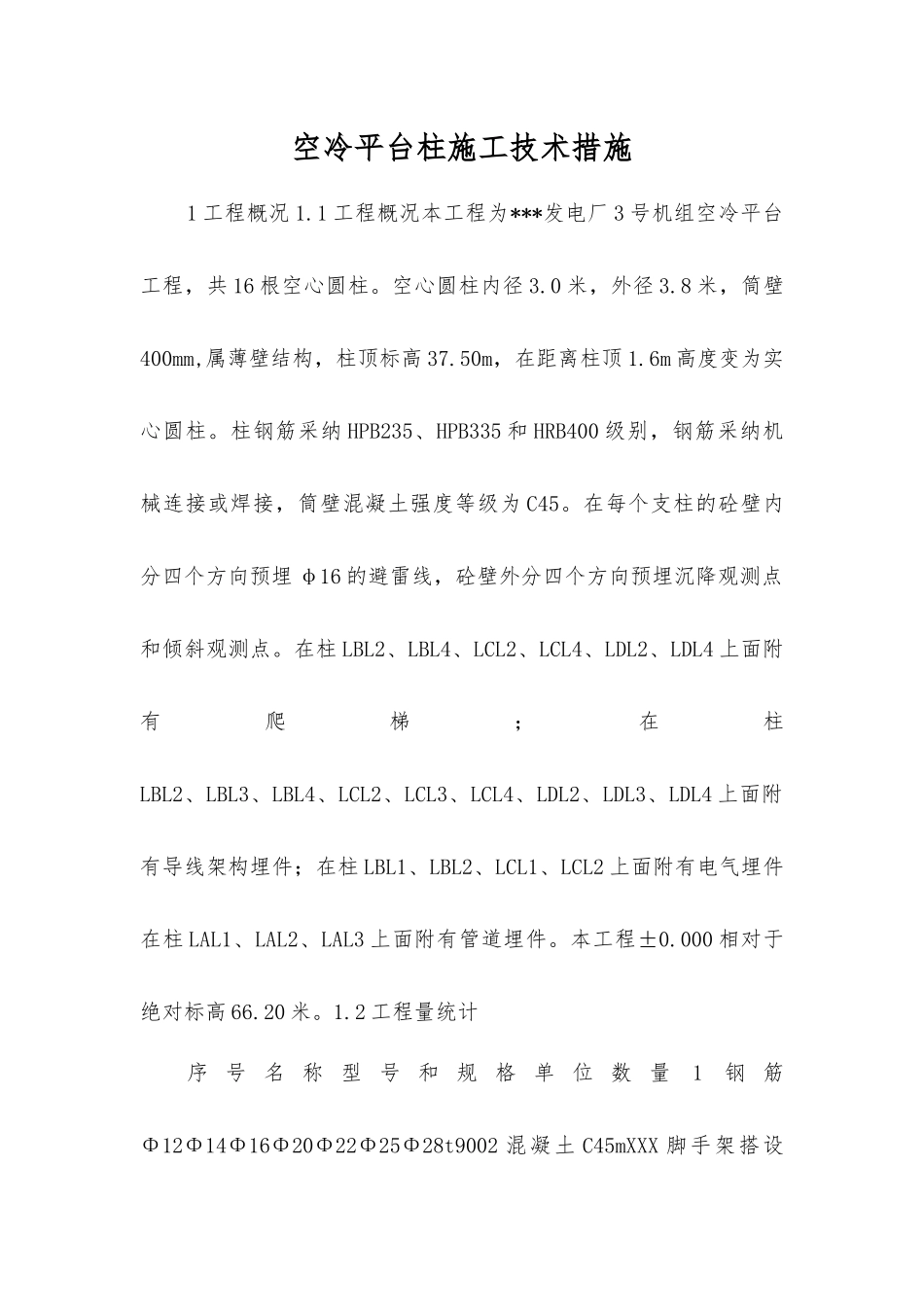

空冷平台柱施工技术措施

空冷平台柱施工技术措施1 工程概况 1.1 工程概况本工程为***发电厂 3 号机组空冷平台工程，共 16 根空心圆柱。空心圆柱内径 3.0 米，外径 3.8 米，筒壁400mm,属薄壁结构，柱顶标高 37.50m，在距离柱顶 1.6m 高度变为实心圆柱。柱钢筋采纳 HPB235、HPB335 和 HRB400 级别，钢筋采纳机械连接或焊接，筒壁混凝土强度等级为 C45。在每个支柱的砼壁内分四个方向预埋 φ16 的避雷线，砼壁外分四个方向预埋沉降观测点和倾斜观测点。在柱 LBL2、LBL4、LCL2、LCL4、LDL2、LDL4 上面附有爬梯；在柱LBL2、LBL3、LBL4、LCL2、LCL3、LCL4、LDL2、LDL3、LDL4 上面附有导线架构埋件；在柱 LBL1、LBL2、LCL1、LCL2 上面附有电气埋件在柱 LAL1、LAL2、LAL3 上面附有管道埋件。本工程±0.000 相对于绝对标高 66.20 米。1.2 工程量统计序 号 名 称 型 号 和 规 格 单 位 数 量1钢 筋Φ12Φ14Φ16Φ20Φ22Φ25Φ28t9002 混凝土 C45mXXX 脚手架搭设Q235t5003 铁件制作安装 Q235Bt81.3 施工工期施工工序开工日期结束日期钢筋绑扎 2025-05-XXX-01-15 模板安装 2025-05-XXX-01-20 浇筑混凝土 2025-05-XXX-01-22 模板拆除2025-05-XXX-01-302 编制依据序号资料名称编号 1 空冷支柱及预埋件平面布置图 F0602S-T1002(3)-012 空冷平台支柱配筋图 F0602S-T1002(3)-023 沉降观测标、倾斜观测标及避雷引下线布置及详图 F0602S-T1002(3)-034 电气架线钢梁埋件布置及详图 F0602S-T1002(3)-045Ⅰ，Ⅱ，Ⅲ型爬梯预埋件及爬梯制作详图 F0602S-T1002(3)-056 爬梯梯段制作详图F0602S-T1002(3)-067 空冷支柱预埋埋件详图 F0602S-T1002(3)-078柱头配筋及预埋件详图 F0602S-T1002(3)-089 混凝土结构工程施工质量验收法律规范 GB50204-XXX 电力建设施工质量验收及评定规程第一部分：土建工程 DL/T5210.1-XXX 工程建设标准强制性条文-房屋建筑部分 JGJ33-XXX 电力建设安全工作规程 DL5009.1-20253 作业前的条件和准备 3.1 技术准备 3.1.1 方案考虑，图纸会审，钢筋委托等。3.1.2 施工之前从厂区控制桩引测，做控制桩，使用之前对控制桩的精度进行复查，确保控制桩的精度。3.1.3 施工队伍的合理选择安排，人员数量确定。3.1.4 周转工具、模板、脚手管及其附件提前准备。3.1.5 电源由 A 列外的二级电源盘引接,施工机械、材料的布置落实。3.2 作业人员序号作业人员工种数量资格要求资质 1 作业负责...
