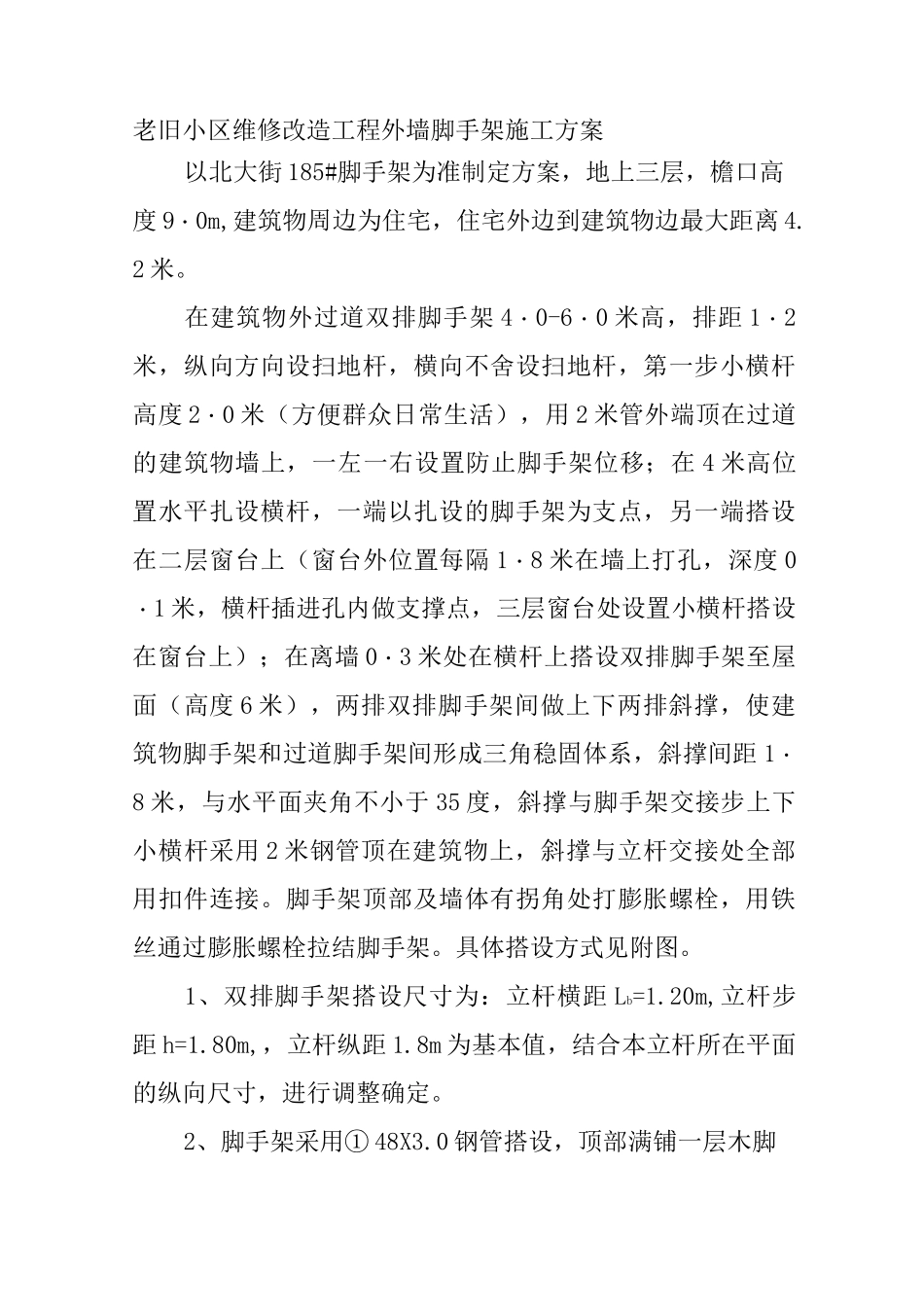

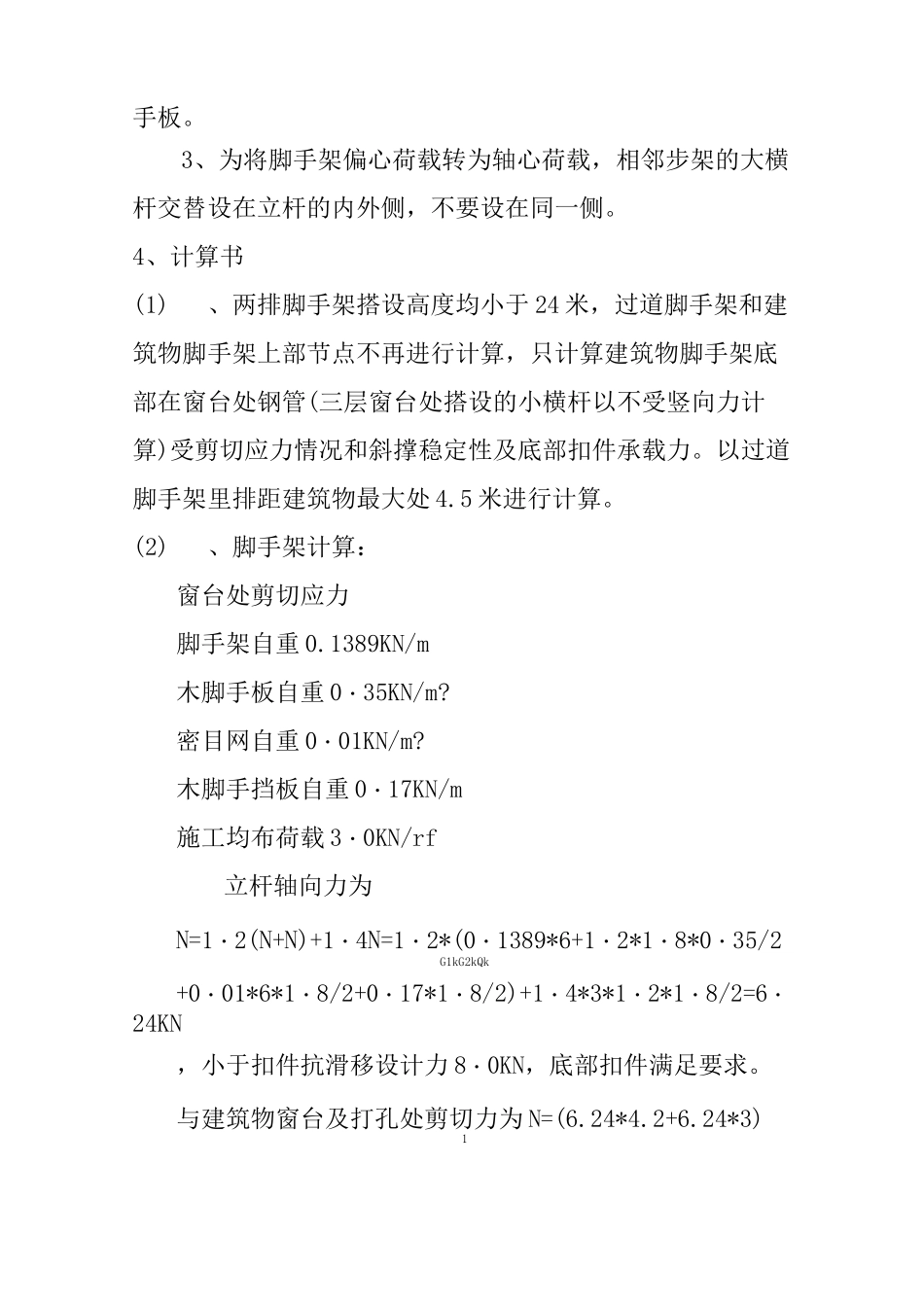

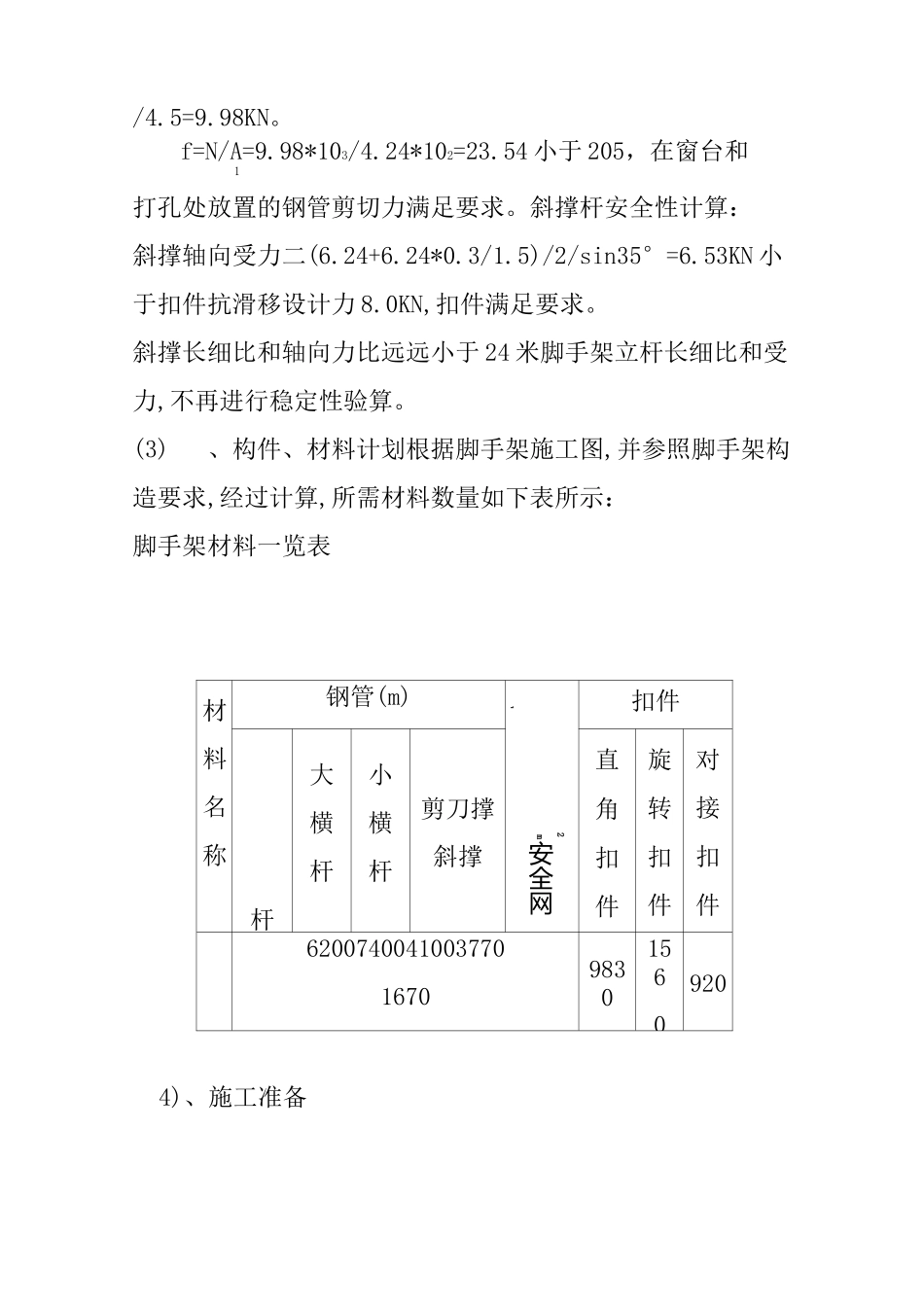

老旧小区维修改造工程外墙脚手架施工方案以北大街 185#脚手架为准制定方案，地上三层，檐口高度 9・0m,建筑物周边为住宅，住宅外边到建筑物边最大距离 4.2 米。在建筑物外过道双排脚手架 4・0-6・0 米高，排距 1・2米，纵向方向设扫地杆，横向不舍设扫地杆，第一步小横杆高度 2・0 米（方便群众日常生活），用 2 米管外端顶在过道的建筑物墙上，一左一右设置防止脚手架位移；在 4 米高位置水平扎设横杆，一端以扎设的脚手架为支点，另一端搭设在二层窗台上（窗台外位置每隔 1・8 米在墙上打孔，深度 0・1 米，横杆插进孔内做支撑点，三层窗台处设置小横杆搭设在窗台上）；在离墙 0・3 米处在横杆上搭设双排脚手架至屋面（高度 6 米），两排双排脚手架间做上下两排斜撑，使建筑物脚手架和过道脚手架间形成三角稳固体系，斜撑间距 1・8 米，与水平面夹角不小于 35 度，斜撑与脚手架交接步上下小横杆采用 2 米钢管顶在建筑物上，斜撑与立杆交接处全部用扣件连接。脚手架顶部及墙体有拐角处打膨胀螺栓，用铁丝通过膨胀螺栓拉结脚手架。具体搭设方式见附图。1、双排脚手架搭设尺寸为：立杆横距 Lb=1.20m,立杆步距 h=1.80m,，立杆纵距 1.8m 为基本值，结合本立杆所在平面的纵向尺寸，进行调整确定。2、脚手架采用① 48X3.0 钢管搭设，顶部满铺一层木脚手板。3、为将脚手架偏心荷载转为轴心荷载，相邻步架的大横杆交替设在立杆的内外侧，不要设在同一侧。4、计算书(1)、两排脚手架搭设高度均小于 24 米，过道脚手架和建筑物脚手架上部节点不再进行计算，只计算建筑物脚手架底部在窗台处钢管(三层窗台处搭设的小横杆以不受竖向力计算)受剪切应力情况和斜撑稳定性及底部扣件承载力。以过道脚手架里排距建筑物最大处 4.5 米进行计算。(2)、脚手架计算：窗台处剪切应力脚手架自重 0.1389KN/m木脚手板自重 0・35KN/m?密目网自重 0・01KN/m?木脚手挡板自重 0・17KN/m施工均布荷载 3・0KN/rf立杆轴向力为N=1・2(N+N)+1・4N=1・2*(0・1389*6+1・2*1・8*0・35/2G1kG2kQk+0・01*6*1・8/2+0・17*1・8/2)+1・4*3*1・2*1・8/2=6・24KN，小于扣件抗滑移设计力 8・0KN，底部扣件满足要求。与建筑物窗台及打孔处剪切力为 N=(6.24*4.2+6.24*3)1/4.5=9.98KN。f=N/A=9.98*103/4.24*102=23.54 小于 205，在窗台和1打孔处放置的钢管剪切力满足要求。斜撑杆安全性计算：斜撑轴向受力二(6.24+6.24*0.3/1.5)/2/sin35°=6.53KN 小于...
