综合布线技术方案(1)

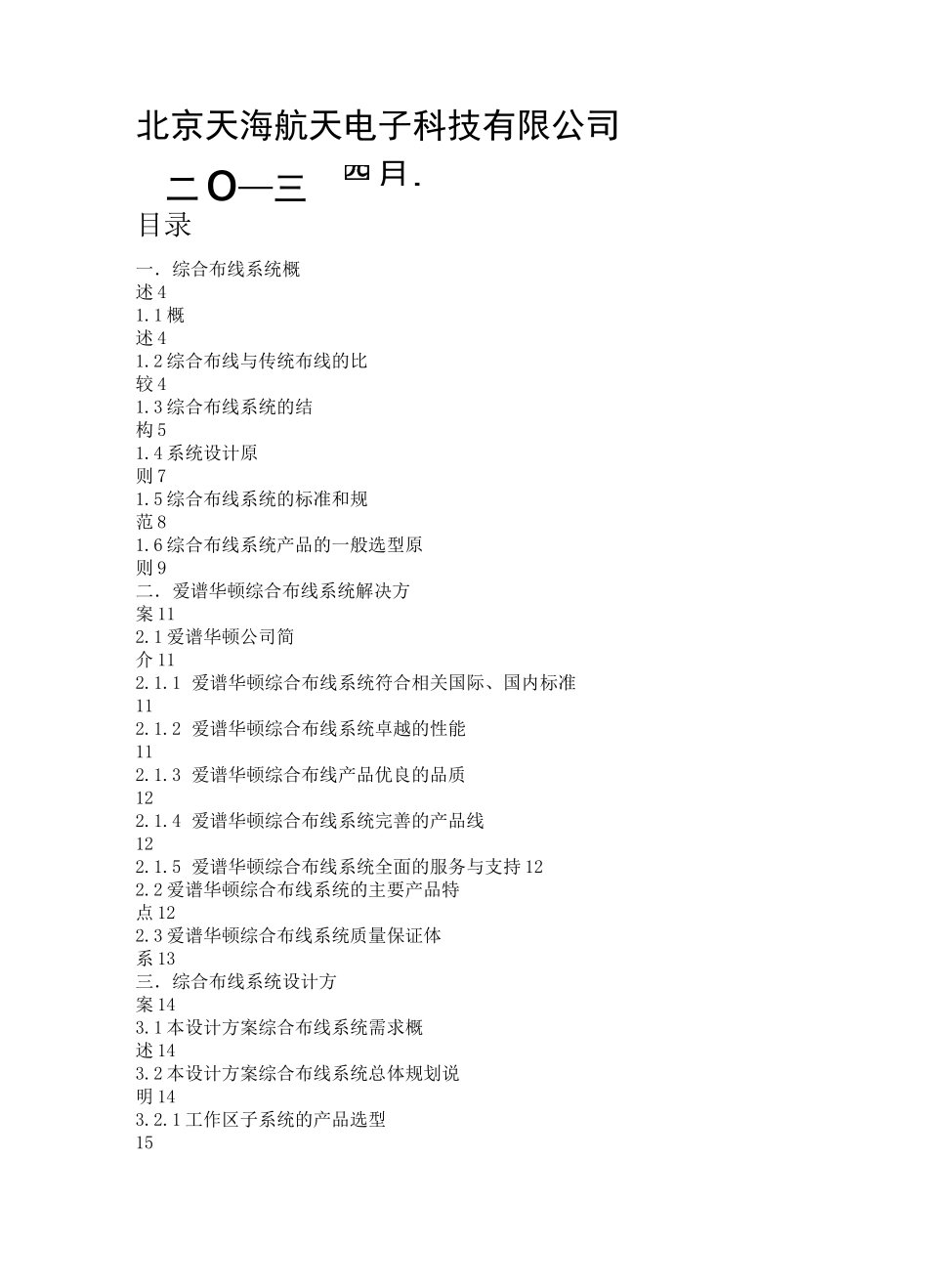

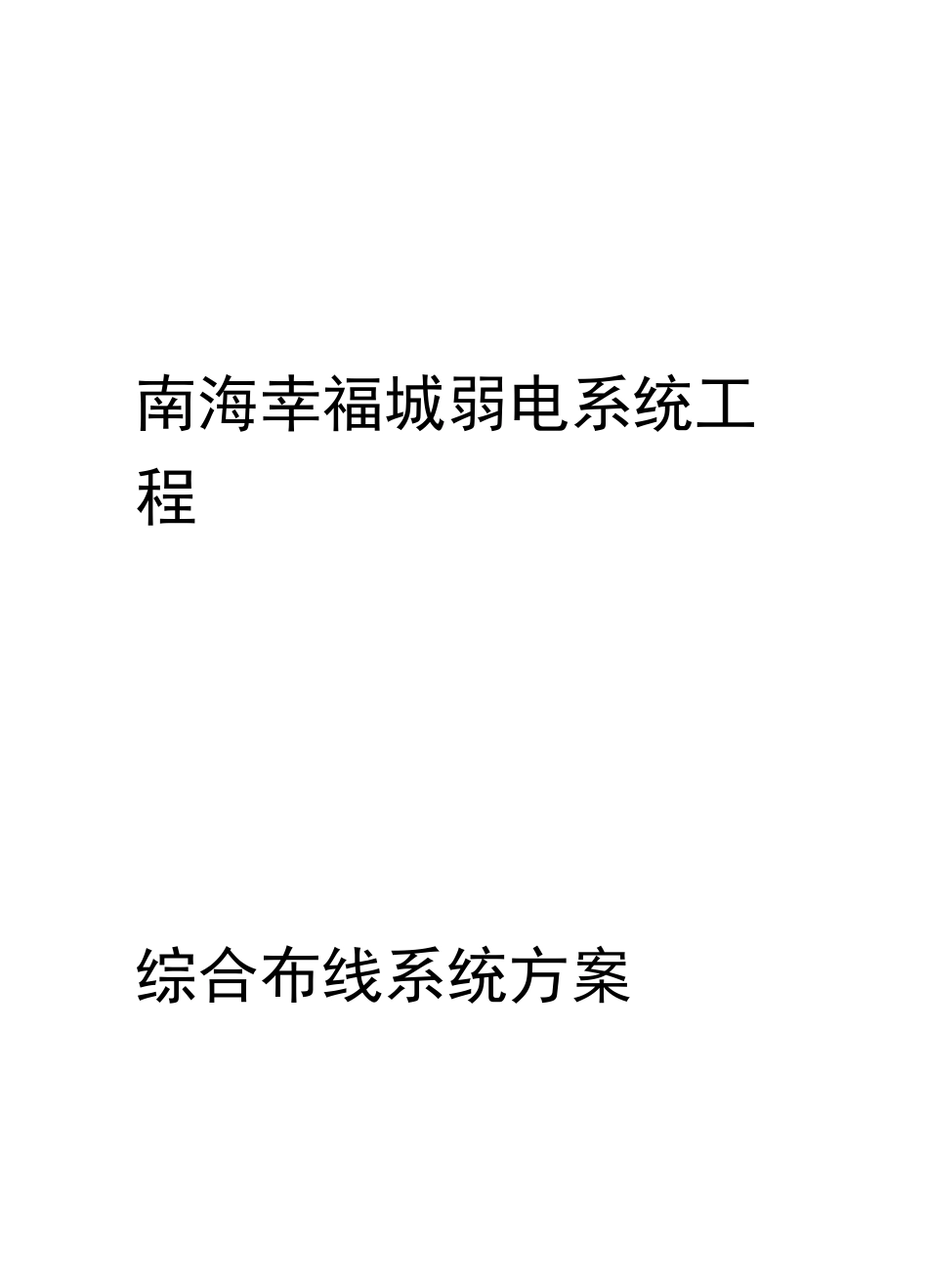

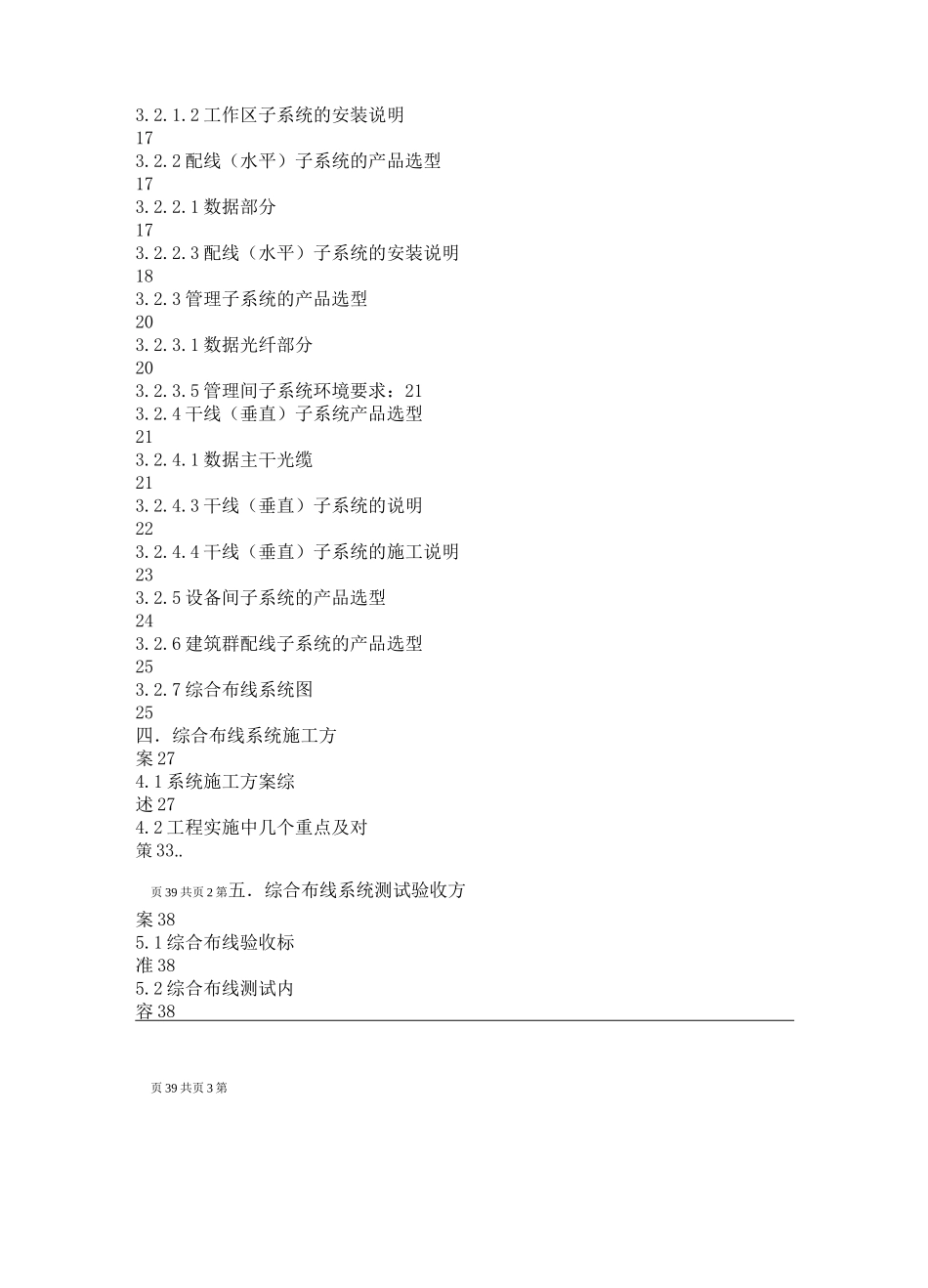

南海幸福城弱电系统工程综合布线系统方案二o—三月．北京天海航天电子科技有限公司目录一．综合布线系统概述 41.1 概述 41.2 综合布线与传统布线的比较 41.3 综合布线系统的结构 51.4 系统设计原则 71.5 综合布线系统的标准和规范 81.6 综合布线系统产品的一般选型原则 9二．爱谱华顿综合布线系统解决方案 112.1 爱谱华顿公司简介 112.1.1 爱谱华顿综合布线系统符合相关国际、国内标准112.1.2 爱谱华顿综合布线系统卓越的性能112.1.3 爱谱华顿综合布线产品优良的品质122.1.4 爱谱华顿综合布线系统完善的产品线122.1.5 爱谱华顿综合布线系统全面的服务与支持 122.2 爱谱华顿综合布线系统的主要产品特点 122.3 爱谱华顿综合布线系统质量保证体系 13三．综合布线系统设计方案 143.1 本设计方案综合布线系统需求概述 143.2 本设计方案综合布线系统总体规划说明 143.2.1 工作区子系统的产品选型153.2.1.2 工作区子系统的安装说明173.2.2 配线（水平）子系统的产品选型173.2.2.1 数据部分173.2.2.3 配线（水平）子系统的安装说明183.2.3 管理子系统的产品选型203.2.3.1 数据光纤部分203.2.3.5 管理间子系统环境要求：213.2.4 干线（垂直）子系统产品选型213.2.4.1 数据主干光缆213.2.4.3 干线（垂直）子系统的说明223.2.4.4 干线（垂直）子系统的施工说明233.2.5 设备间子系统的产品选型243.2.6 建筑群配线子系统的产品选型253.2.7 综合布线系统图25四．综合布线系统施工方案 274.1 系统施工方案综述 274.2 工程实施中几个重点及对策 33..页 39 共页 2 第五．综合布线系统测试验收方案 385.1 综合布线验收标准 385.2 综合布线测试内容 38页 39 共页 3 第一．综合布线系统概述1.1 概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和信息交换设备与其他信息管理系统彼此相连，也能使这些设备与外部通信网络相连接。它还包括建筑物外部配线网络或电信线路与应用系统设备之间的所有缆线及相关的连接部件。综合布线由不同种类和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。这些部件可用来构建各种配线子系统，它们都有各自的具体用途，不仅易于实施安装，而且能随需求的变化而平稳升级。综合布线系统是信息的神经中枢，它的性能直接影响到信息系统的性能和...
