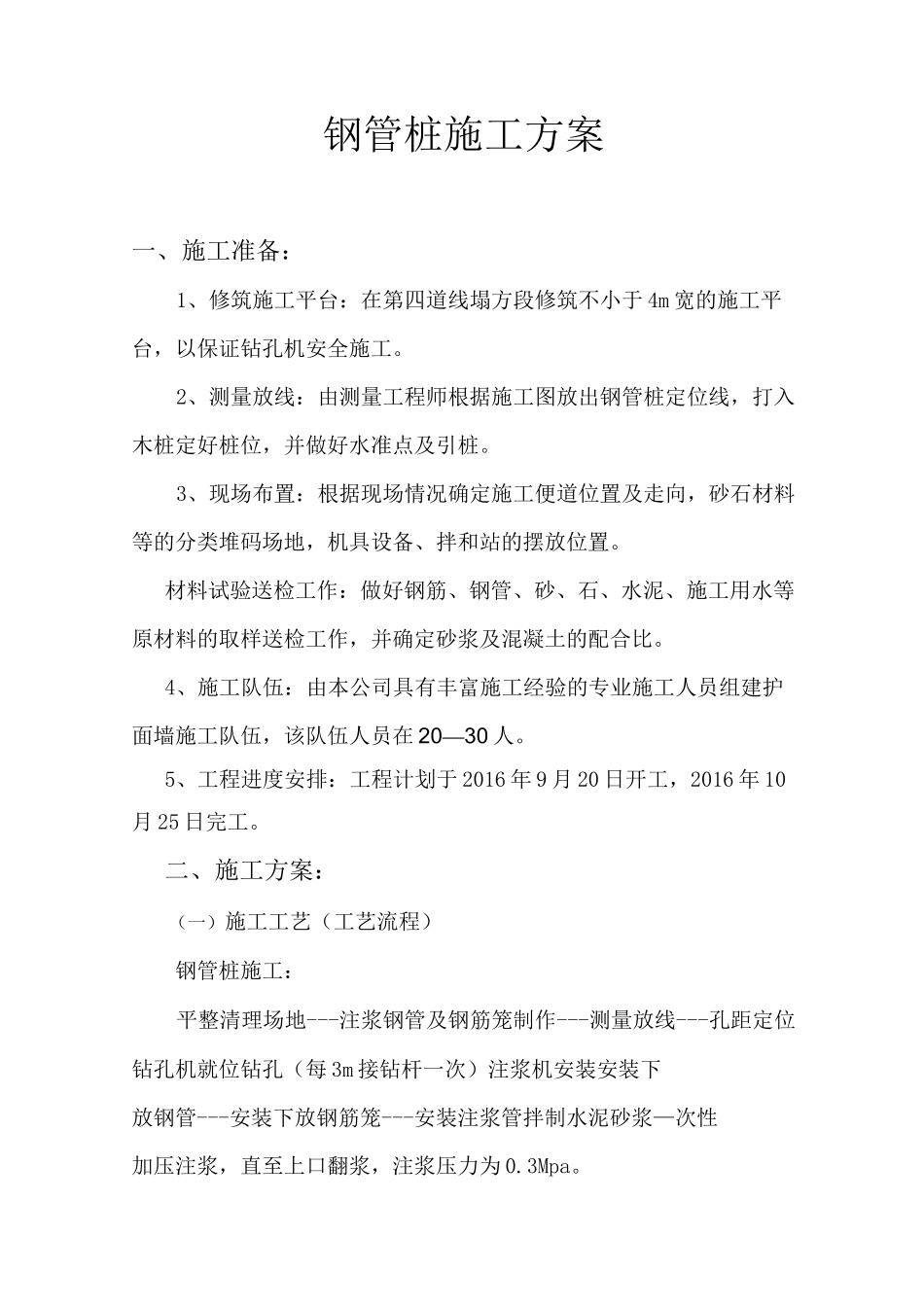

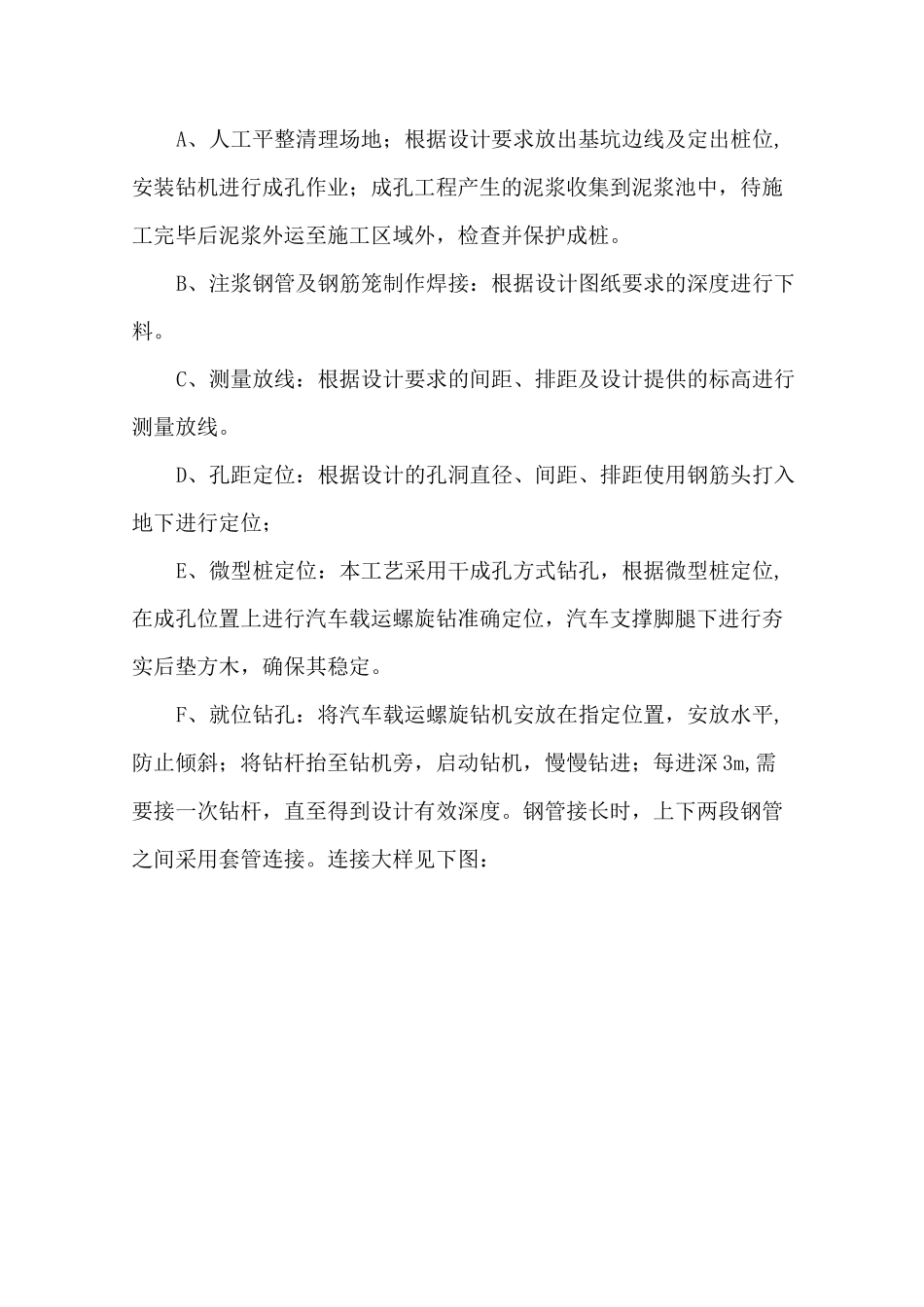

乐山市金口河区新建村道路山体滑坡应急治理工程改线段钢管桩施工组织设计编制单位：四川锦象建设工程有限公司人：编制日期：二 0 一六年九月十二日钢管桩施工方案一、施工准备：1、修筑施工平台：在第四道线塌方段修筑不小于 4m 宽的施工平台，以保证钻孔机安全施工。2、测量放线：由测量工程师根据施工图放出钢管桩定位线，打入木桩定好桩位，并做好水准点及引桩。3、现场布置：根据现场情况确定施工便道位置及走向，砂石材料等的分类堆码场地，机具设备、拌和站的摆放位置。材料试验送检工作：做好钢筋、钢管、砂、石、水泥、施工用水等原材料的取样送检工作，并确定砂浆及混凝土的配合比。4、施工队伍：由本公司具有丰富施工经验的专业施工人员组建护面墙施工队伍，该队伍人员在 20—30 人。5、工程进度安排：工程计划于 2016 年 9 月 20 日开工，2016 年 10月 25 日完工。二、施工方案：（一）施工工艺（工艺流程）钢管桩施工：平整清理场地---注浆钢管及钢筋笼制作---测量放线---孔距定位钻孔机就位钻孔（每 3m 接钻杆一次）注浆机安装安装下放钢管---安装下放钢筋笼---安装注浆管拌制水泥砂浆—次性加压注浆，直至上口翻浆，注浆压力为 0.3Mpa。A、人工平整清理场地；根据设计要求放出基坑边线及定出桩位,安装钻机进行成孔作业；成孔工程产生的泥浆收集到泥浆池中，待施工完毕后泥浆外运至施工区域外，检查并保护成桩。B、注浆钢管及钢筋笼制作焊接：根据设计图纸要求的深度进行下料。C、测量放线：根据设计要求的间距、排距及设计提供的标高进行测量放线。D、孔距定位：根据设计的孔洞直径、间距、排距使用钢筋头打入地下进行定位；E、微型桩定位：本工艺采用干成孔方式钻孔，根据微型桩定位,在成孔位置上进行汽车载运螺旋钻准确定位，汽车支撑脚腿下进行夯实后垫方木，确保其稳定。F、就位钻孔：将汽车载运螺旋钻机安放在指定位置，安放水平,防止倾斜；将钻杆抬至钻机旁，启动钻机，慢慢钻进；每进深 3m,需要接一次钻杆，直至得到设计有效深度。钢管接长时，上下两段钢管之间采用套管连接。连接大样见下图：钢管接长结构大样图 0140X6.0 无缝钢 管*127X4.5 钢管连接钢管点焊孔G、清孔：湿作业时采用泥浆泵进行循环水清孔，干作业时无需清孔。H、注浆机安装：在现场指定位置固定注浆机，电源由指定的配d16£钻孔孔壁拉通焊电箱接入，采用 6 平方三相五线制电缆，把拌制的水泥砂浆（强度为M25）放入 6mm 钢板焊...
