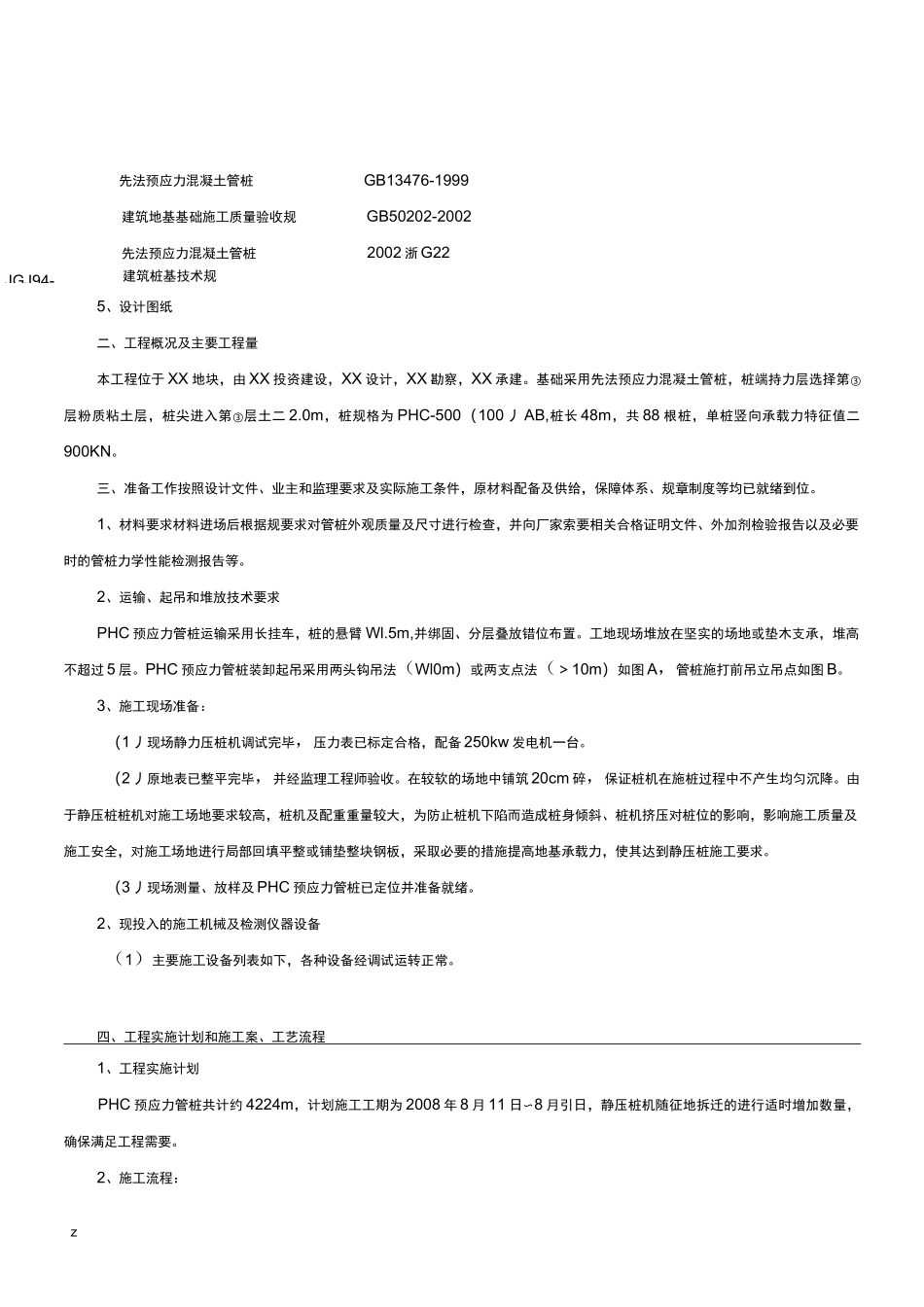

JGJ94-z建筑桩基技术规5、设计图纸二、工程概况及主要工程量本工程位于 XX 地块，由 XX 投资建设，XX 设计，XX 勘察，XX 承建。基础采用先法预应力混凝土管桩，桩端持力层选择第③层粉质粘土层，桩尖进入第③层土二 2.0m，桩规格为 PHC-500（100 丿 AB,桩长 48m，共 88 根桩，单桩竖向承载力特征值二900KN。三、准备工作按照设计文件、业主和监理要求及实际施工条件，原材料配备及供给，保障体系、规章制度等均已就绪到位。1、材料要求材料进场后根据规要求对管桩外观质量及尺寸进行检查，并向厂家索要相关合格证明文件、外加剂检验报告以及必要时的管桩力学性能检测报告等。2、运输、起吊和堆放技术要求PHC 预应力管桩运输采用长挂车，桩的悬臂 Wl.5m,并绑固、分层叠放错位布置。工地现场堆放在坚实的场地或垫木支承，堆高不超过 5 层。PHC 预应力管桩装卸起吊采用两头钩吊法（Wl0m）或两支点法（＞10m）如图 A，管桩施打前吊立吊点如图 B。3、施工现场准备：（1 丿现场静力压桩机调试完毕，压力表已标定合格，配备 250kw 发电机一台。（2 丿原地表已整平完毕，并经监理工程师验收。在较软的场地中铺筑 20cm 碎，保证桩机在施桩过程中不产生均匀沉降。由于静压桩桩机对施工场地要求较高，桩机及配重重量较大，为防止桩机下陷而造成桩身倾斜、桩机挤压对桩位的影响，影响施工质量及施工安全，对施工场地进行局部回填平整或铺垫整块钢板，采取必要的措施提高地基承载力，使其达到静压桩施工要求。（3 丿现场测量、放样及 PHC 预应力管桩已定位并准备就绪。2、现投入的施工机械及检测仪器设备（1）主要施工设备列表如下，各种设备经调试运转正常。四、工程实施计划和施工案、工艺流程1、工程实施计划PHC 预应力管桩共计约 4224m，计划施工工期为 2008 年 8 月 11 日〜8 月引日，静压桩机随征地拆迁的进行适时增加数量，确保满足工程需要。2、施工流程：先法预应力混凝土管桩GB13476-1999建筑地基基础施工质量验收规GB50202-2002先法预应力混凝土管桩2002 浙 G22z请表整平 f 铺筑 20cm 的碎，整平后压实形成工作面 f 桩机就位 f 静压第一节桩 f 起吊第二节桩 f 电焊接桩 f 检查焊接质量和垂直度 f 静压第二节桩 f 检查整桩质量 f 开挖桩帽土体形成土模 f 绑扎桩帽钢筋，现浇砼、养护 f 铺筑第一层碎垫层、整平压实 f 铺筑钢塑格栅 f 铺筑第二层碎垫层、整平压实 f 报检。3、...
