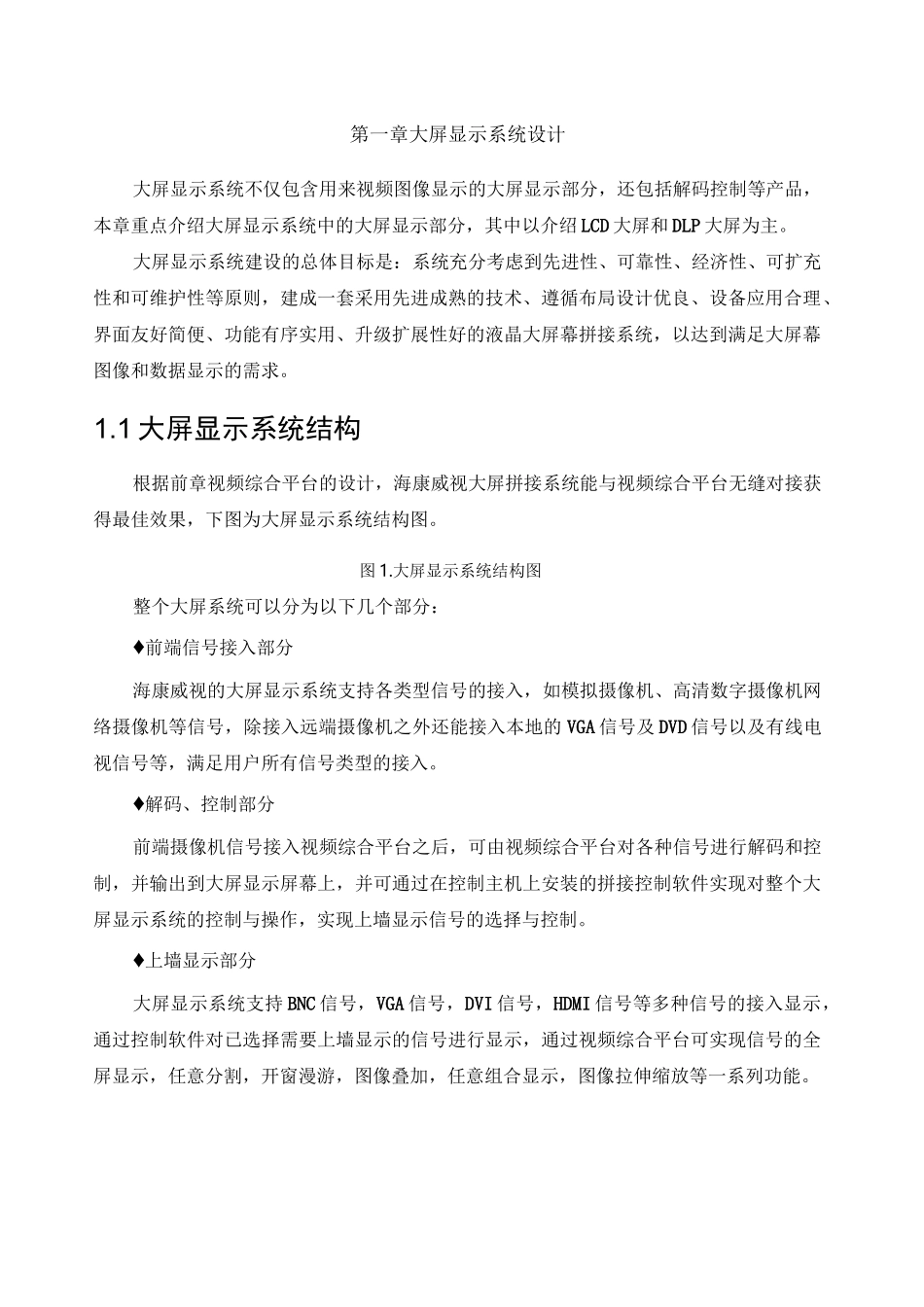

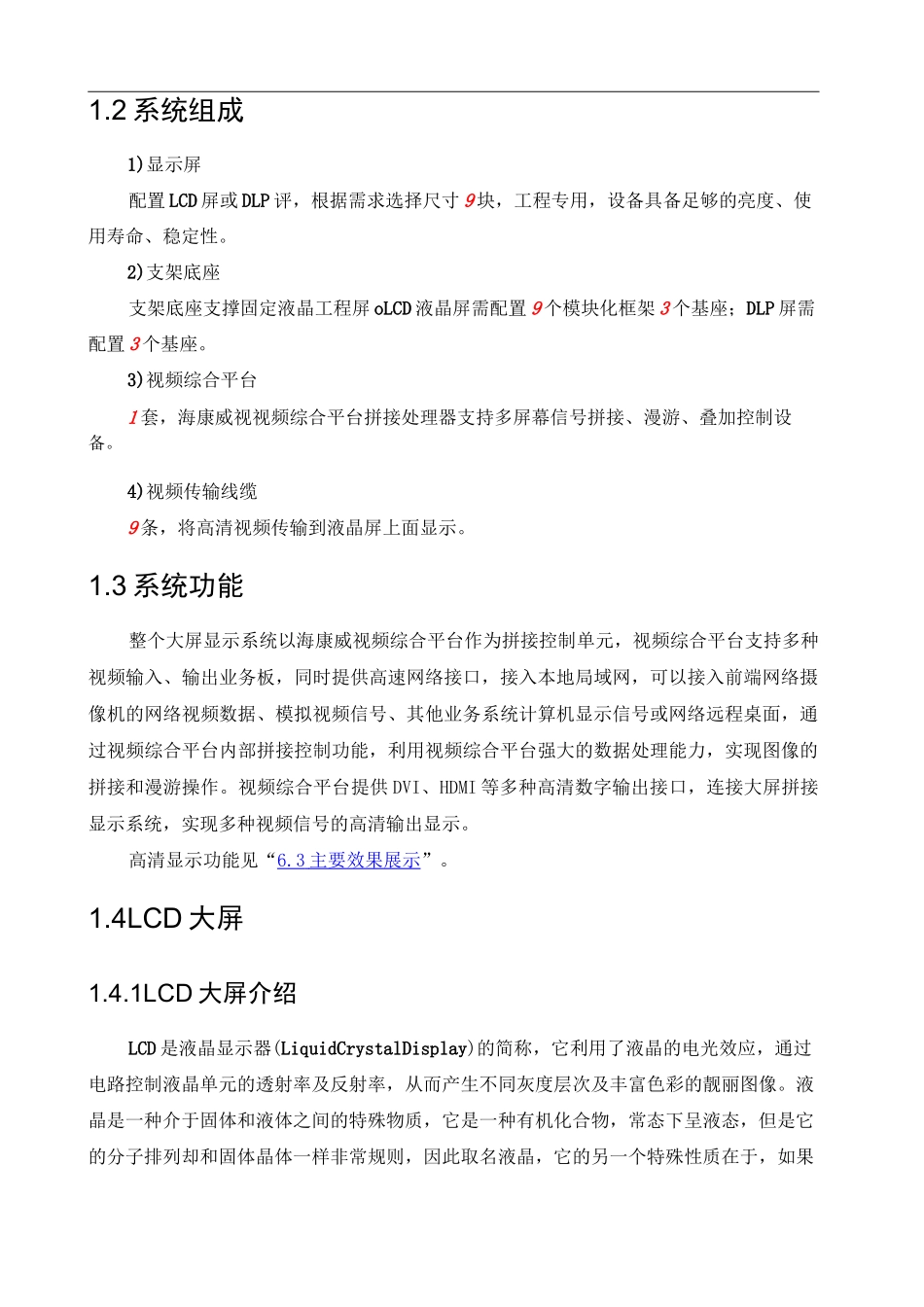

第一章大屏显示系统设计大屏显示系统不仅包含用来视频图像显示的大屏显示部分，还包括解码控制等产品，本章重点介绍大屏显示系统中的大屏显示部分，其中以介绍 LCD 大屏和 DLP 大屏为主。大屏显示系统建设的总体目标是：系统充分考虑到先进性、可靠性、经济性、可扩充性和可维护性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统，以达到满足大屏幕图像和数据显示的需求。1.1 大屏显示系统结构根据前章视频综合平台的设计，海康威视大屏拼接系统能与视频综合平台无缝对接获得最佳效果，下图为大屏显示系统结构图。图 1.大屏显示系统结构图整个大屏系统可以分为以下几个部分：♦前端信号接入部分海康威视的大屏显示系统支持各类型信号的接入，如模拟摄像机、高清数字摄像机网络摄像机等信号，除接入远端摄像机之外还能接入本地的 VGA 信号及 DVD 信号以及有线电视信号等，满足用户所有信号类型的接入。♦解码、控制部分前端摄像机信号接入视频综合平台之后，可由视频综合平台对各种信号进行解码和控制，并输出到大屏显示屏幕上，并可通过在控制主机上安装的拼接控制软件实现对整个大屏显示系统的控制与操作，实现上墙显示信号的选择与控制。♦上墙显示部分大屏显示系统支持 BNC 信号，VGA 信号，DVI 信号，HDMI 信号等多种信号的接入显示，通过控制软件对已选择需要上墙显示的信号进行显示，通过视频综合平台可实现信号的全屏显示，任意分割，开窗漫游，图像叠加，任意组合显示，图像拉伸缩放等一系列功能。1.2 系统组成1)显示屏配置 LCD 屏或 DLP 评，根据需求选择尺寸 9 块，工程专用，设备具备足够的亮度、使用寿命、稳定性。2)支架底座支架底座支撑固定液晶工程屏 oLCD 液晶屏需配置 9 个模块化框架 3 个基座；DLP 屏需配置 3 个基座。3)视频综合平台1 套，海康威视视频综合平台拼接处理器支持多屏幕信号拼接、漫游、叠加控制设备。4)视频传输线缆9 条，将高清视频传输到液晶屏上面显示。1.3 系统功能整个大屏显示系统以海康威视频综合平台作为拼接控制单元，视频综合平台支持多种视频输入、输出业务板，同时提供高速网络接口，接入本地局域网，可以接入前端网络摄像机的网络视频数据、模拟视频信号、其他业务系统计算机显示信号或网络远程桌面，通过视频综合平台内部拼接控制功能，利用视频综合平台强大的数据处理能力...
