后浇带回顶施工方案VIP免费

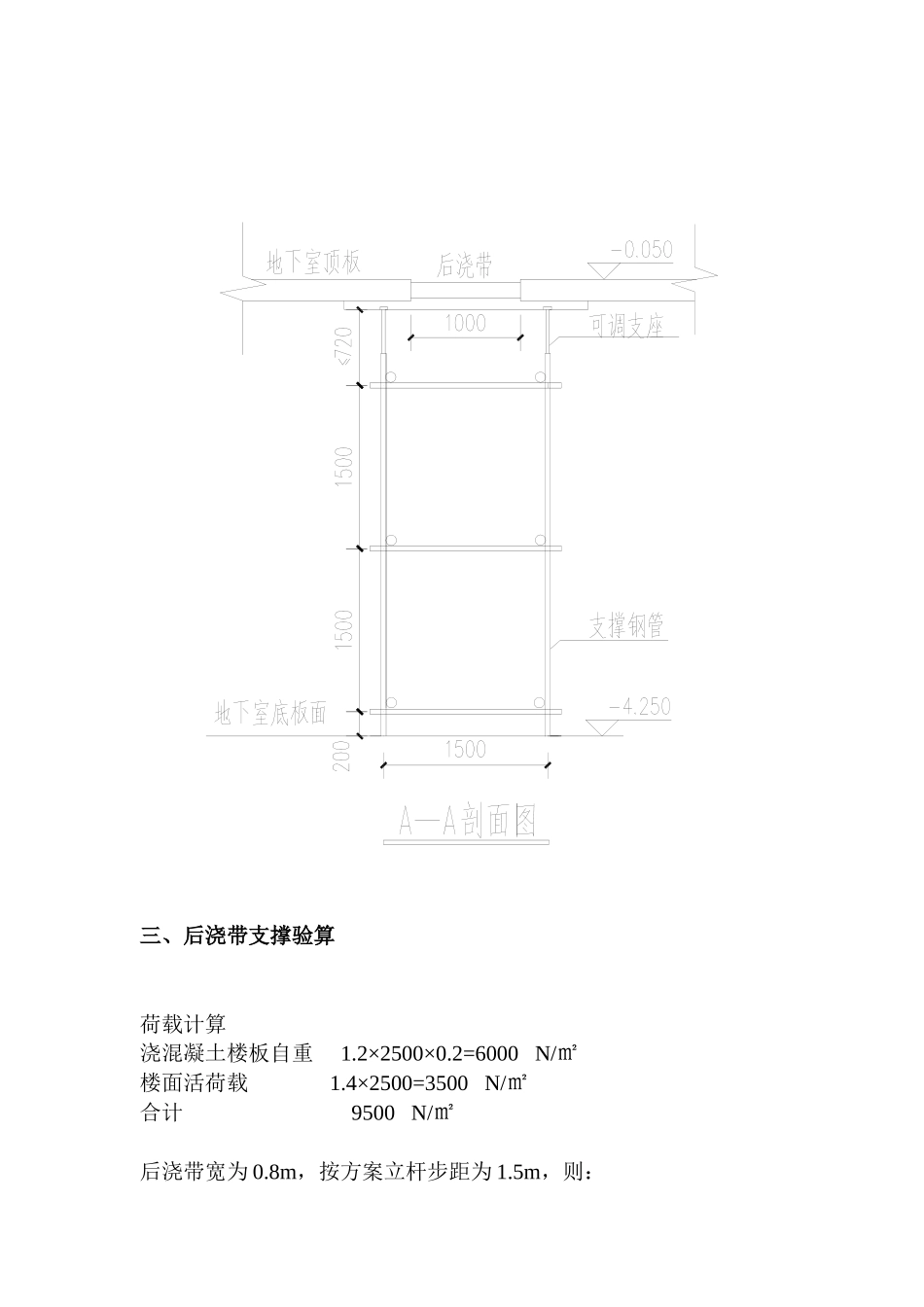

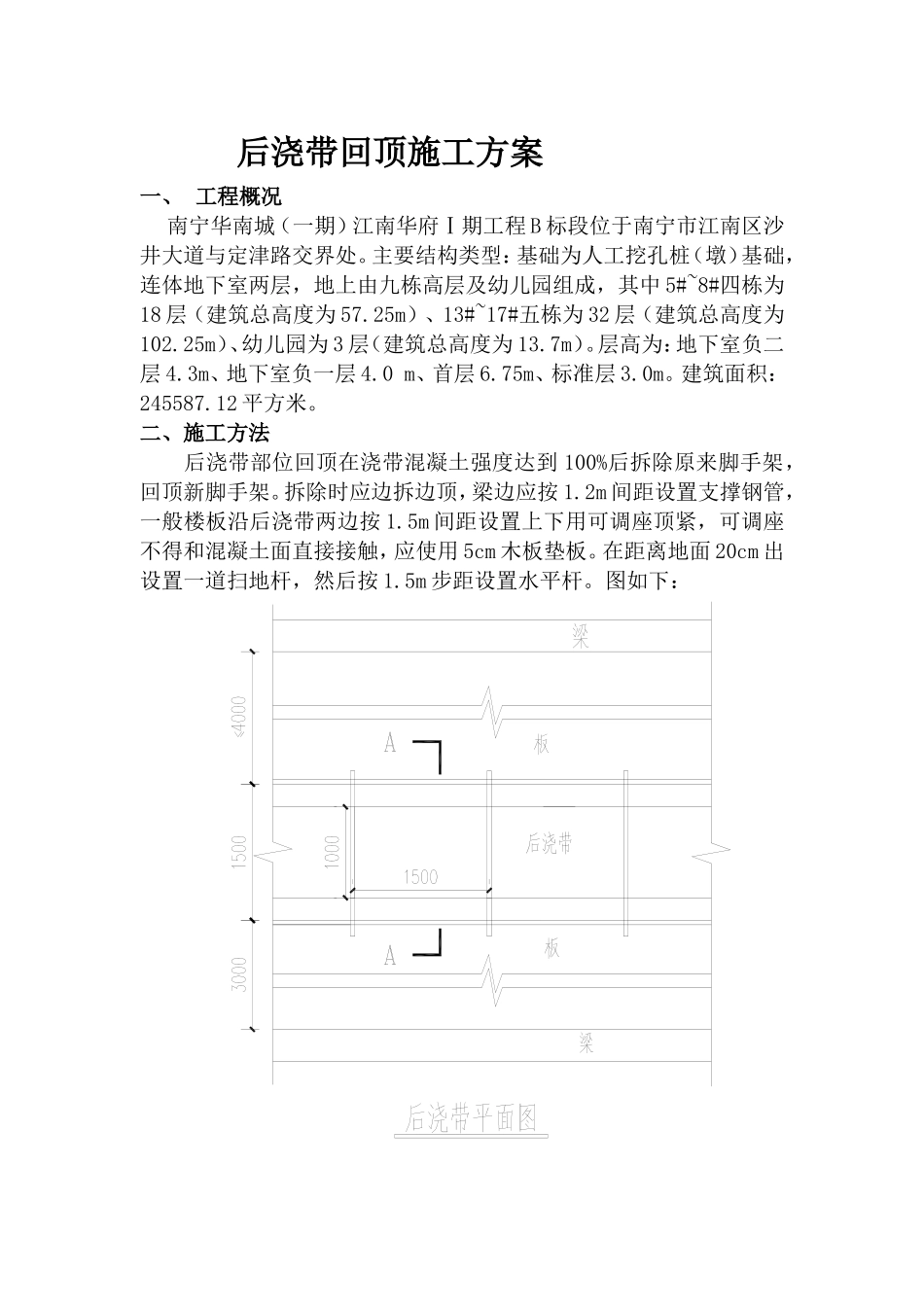

后浇带回顶施工方案一、工程概况南宁华南城（一期）江南华府Ⅰ期工程B标段位于南宁市江南区沙井大道与定津路交界处。主要结构类型：基础为人工挖孔桩（墩）基础，连体地下室两层，地上由九栋高层及幼儿园组成，其中5#~8#四栋为18层（建筑总高度为57.25m）、13#~17#五栋为32层（建筑总高度为102.25m）、幼儿园为3层（建筑总高度为13.7m）。层高为：地下室负二层4.3m、地下室负一层4.0m、首层6.75m、标准层3.0m。建筑面积：245587.12平方米。二、施工方法后浇带部位回顶在浇带混凝土强度达到100%后拆除原来脚手架，回顶新脚手架。拆除时应边拆边顶，梁边应按1.2m间距设置支撑钢管，一般楼板沿后浇带两边按1.5m间距设置上下用可调座顶紧，可调座不得和混凝土面直接接触，应使用5cm木板垫板。在距离地面20cm出设置一道扫地杆，然后按1.5m步距设置水平杆。图如下：三、后浇带支撑验算荷载计算浇混凝土楼板自重1.2×2500×0.2=6000N/㎡楼面活荷载1.4×2500=3500N/㎡合计9500N/㎡后浇带宽为0.8m，按方案立杆步距为1.5m，则：每根立杆承受的荷载面积为2.5×1.5=3.75㎡。安1㎡计算。每根立杆承受的荷载为9500×3.75=35.63KN钢管采用Φ48×3.5，A=489.06mm2钢管回转半径为i=/4=/4=15.78m按强度计算，支柱的受压应力为σ===72.85N/mm2按稳定性，水平杆间距最大按1.5m计算，支柱的受压应力为λ===79.87查《钢结构设计规范》附录一，得ψ=0.789σ===188.8N/mm2<215N/mm2即钢管立杆满足承载力要求中建三局一公司万家兴二期（北海万家兴苑）项目部二00九年五月十六日
