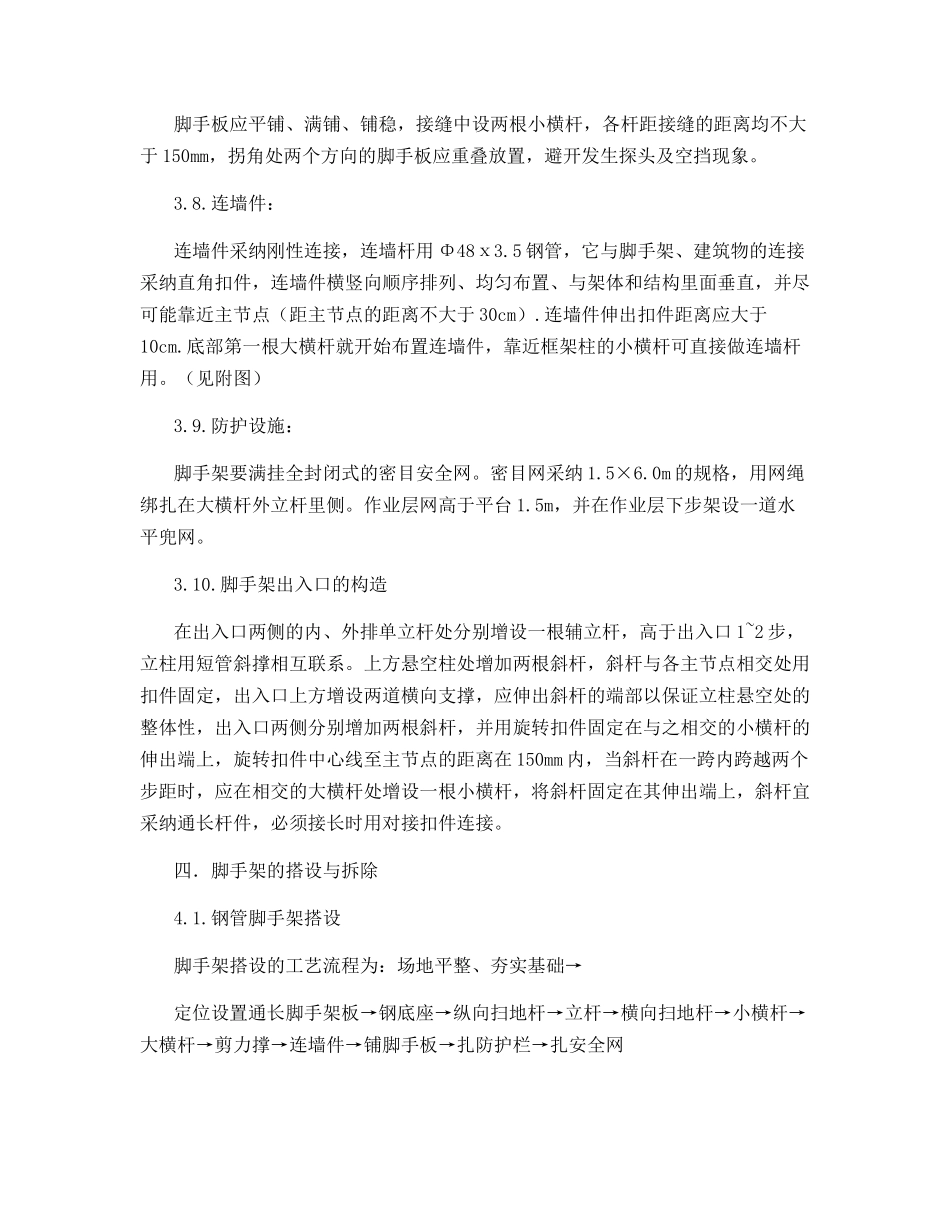

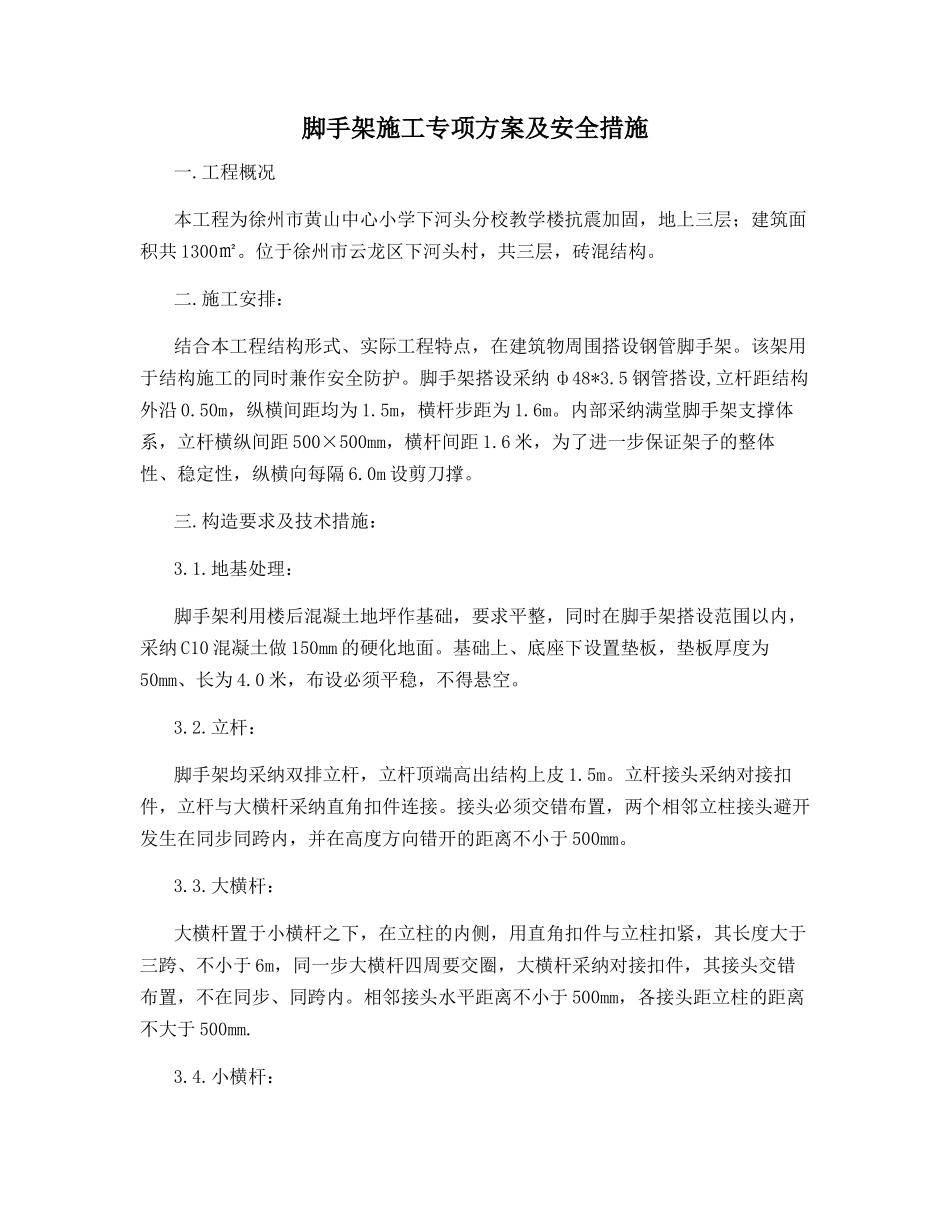

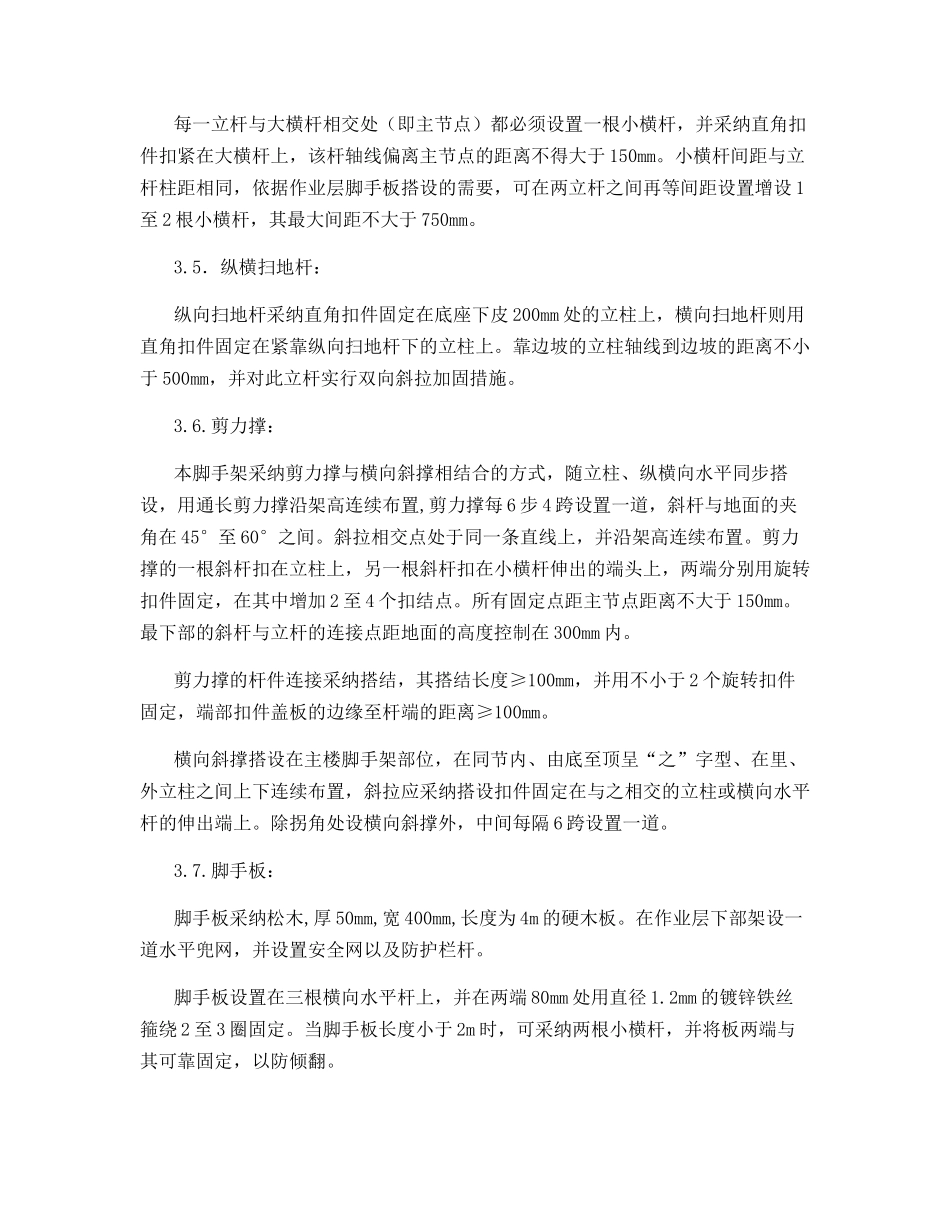

脚手架施工专项方案及安全措施一.工程概况本工程为徐州市黄山中心小学下河头分校教学楼抗震加固，地上三层；建筑面积共 1300㎡。位于徐州市云龙区下河头村，共三层，砖混结构。二.施工安排：结合本工程结构形式、实际工程特点，在建筑物周围搭设钢管脚手架。该架用于结构施工的同时兼作安全防护。脚手架搭设采纳 ф48*3.5 钢管搭设,立杆距结构外沿 0.50m，纵横间距均为 1.5m，横杆步距为 1.6m。内部采纳满堂脚手架支撑体系，立杆横纵间距 500×500mm，横杆间距 1.6 米，为了进一步保证架子的整体性、稳定性，纵横向每隔 6.0m 设剪刀撑。三.构造要求及技术措施：3.1.地基处理：脚手架利用楼后混凝土地坪作基础，要求平整，同时在脚手架搭设范围以内，采纳 C10 混凝土做 150mm 的硬化地面。基础上、底座下设置垫板，垫板厚度为50mm、长为 4.0 米，布设必须平稳，不得悬空。3.2.立杆：脚手架均采纳双排立杆，立杆顶端高出结构上皮 1.5m。立杆接头采纳对接扣件，立杆与大横杆采纳直角扣件连接。接头必须交错布置，两个相邻立柱接头避开发生在同步同跨内，并在高度方向错开的距离不小于 500mm。3.3.大横杆：大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于三跨、不小于 6m，同一步大横杆四周要交圈，大横杆采纳对接扣件，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于 500mm，各接头距立柱的距离不大于 500mm.3.4.小横杆：每一立杆与大横杆相交处（即主节点）都必须设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不得大于 150mm。小横杆间距与立杆柱距相同，依据作业层脚手板搭设的需要，可在两立杆之间再等间距设置增设 1至 2 根小横杆，其最大间距不大于 750mm。3.5．纵横扫地杆：纵向扫地杆采纳直角扣件固定在底座下皮 200mm 处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下的立柱上。靠边坡的立柱轴线到边坡的距离不小于 500mm，并对此立杆实行双向斜拉加固措施。3.6.剪力撑：本脚手架采纳剪力撑与横向斜撑相结合的方式，随立柱、纵横向水平同步搭设，用通长剪力撑沿架高连续布置,剪力撑每 6 步 4 跨设置一道，斜杆与地面的夹角在 45°至 60°之间。斜拉相交点处于同一条直线上，并沿架高连续布置。剪力撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中增加 2 至 4 个扣结点。所有固...
