无线土壤墒情监测技术方案VIP专享

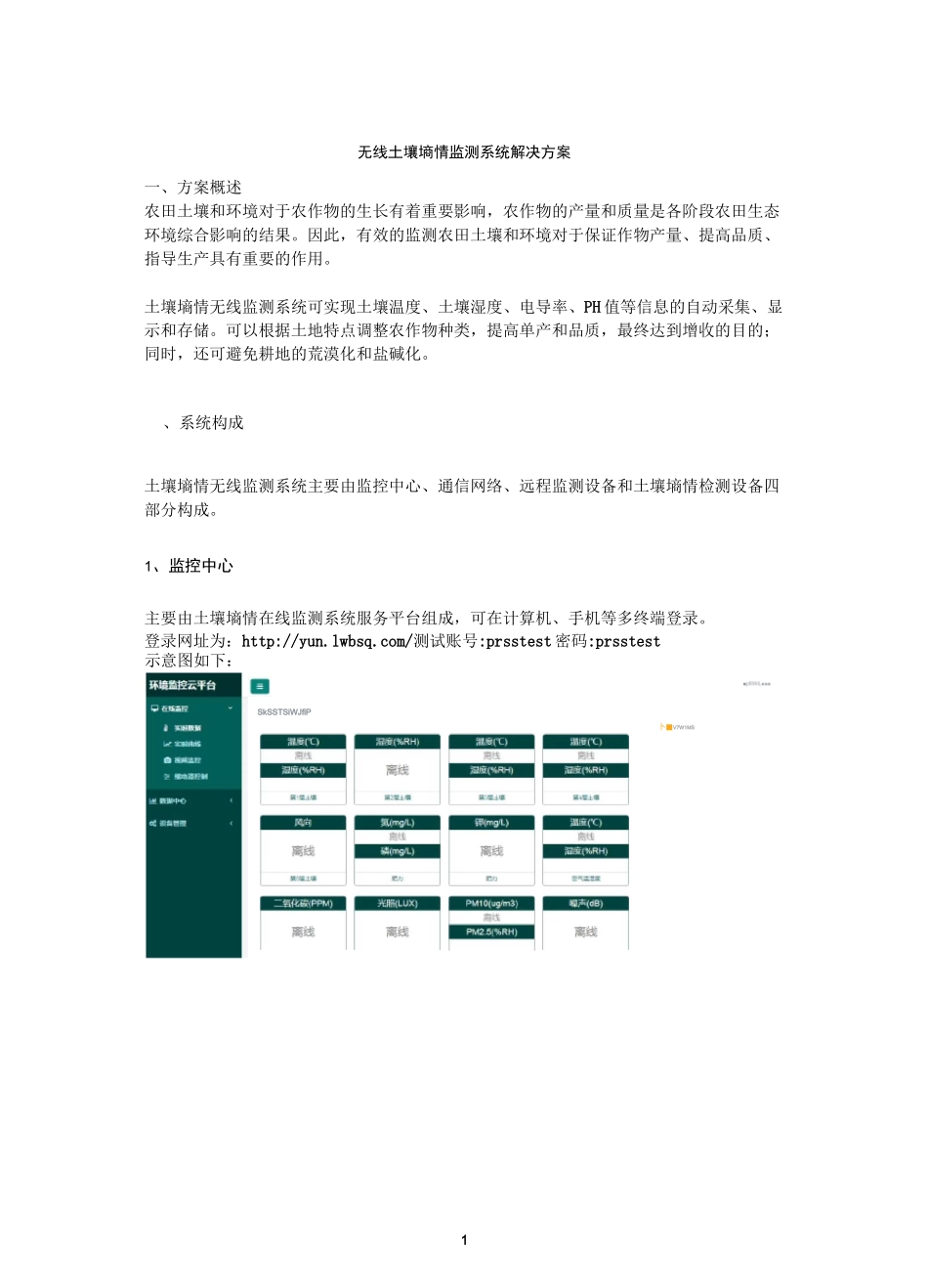

1无线土壤墒情监测系统解决方案一、方案概述农田土壤和环境对于农作物的生长有着重要影响，农作物的产量和质量是各阶段农田生态环境综合影响的结果。因此，有效的监测农田土壤和环境对于保证作物产量、提高品质、指导生产具有重要的作用。土壤墒情无线监测系统可实现土壤温度、土壤湿度、电导率、PH 值等信息的自动采集、显示和存储。可以根据土地特点调整农作物种类，提高单产和品质，最终达到增收的目的；同时，还可避免耕地的荒漠化和盐碱化。、系统构成土壤墒情无线监测系统主要由监控中心、通信网络、远程监测设备和土壤墒情检测设备四部分构成。1、监控中心主要由土壤墒情在线监测系统服务平台组成，可在计算机、手机等多终端登录。登录网址为：http://yun.lwbsq.com/测试账号:prsstest 密码:prsstest示意图如下：SkSSTSiWJfiP■pfllWiL■■■卜■V7W1MS1k■”時 M 峯该平台可实现多种数据显示方式切换，可存储历史数据，并且具有地图标注功能、短信发送报警等功能。2、通信平台通讯平台由中国移动 4G 无线网络模块构成。该模块需要配备手机卡。免费赠送一年流量。从第二年起，需另外支付网络费用。可另签协议规定。13、供电系统设备针对土壤墒情监测点分散分布、不易布线的特点，选用太阳能供电。由太阳能电池板、控制器、蓄电池构成。4、土壤墒情检测设备根据监测需求，采用多种传感器组成，包括土壤温湿度传感器、土壤 PH 传感器、土壤电导率传感器，氮磷钾传感器等，也可采用多合一传感器。如下图：厚度;14mm了Omni討而—一 45mm传感器探针采用不锈钢材质，抗腐蚀。外壳采用 IP68 工业级防护，用树脂浇灌密封，耐土壤温湿度传感器SOILMOISTURESENSOR0电源：匚孕回置程:匚別陝网 i1水1耐腐蚀。主要特点① 高稳定性，安装维护操作简便。② 支撑的材料为环氧树脂，强度和寿命得到保证。③ 密封性好，可长期埋入土壤中使用，且不受腐蚀。④ 采用标准的电流环传送技术使其具有抗干扰能力强，传送距离远，测量精度高，响应速度快。⑤ 土质影响较小，应用地区广泛，适合中国国情。三、系统拓扑图1四、系统功能及特点1、实现土壤温度、水分、盐度、PH 等实时信息采集。3、采用 GPRS 无线通信，不受传输距离限制，符合行业特点。4、采用太阳能电池供电方式，布置监测点不受电源限制；5、高可靠、宽温度工作范围和室外防护设计，满足野外环境要求。6、监测系统软件实时反馈每个监测点和终端的工作状态，实现设备远程诊断7、系...
