格宾石笼工程施工技术要求

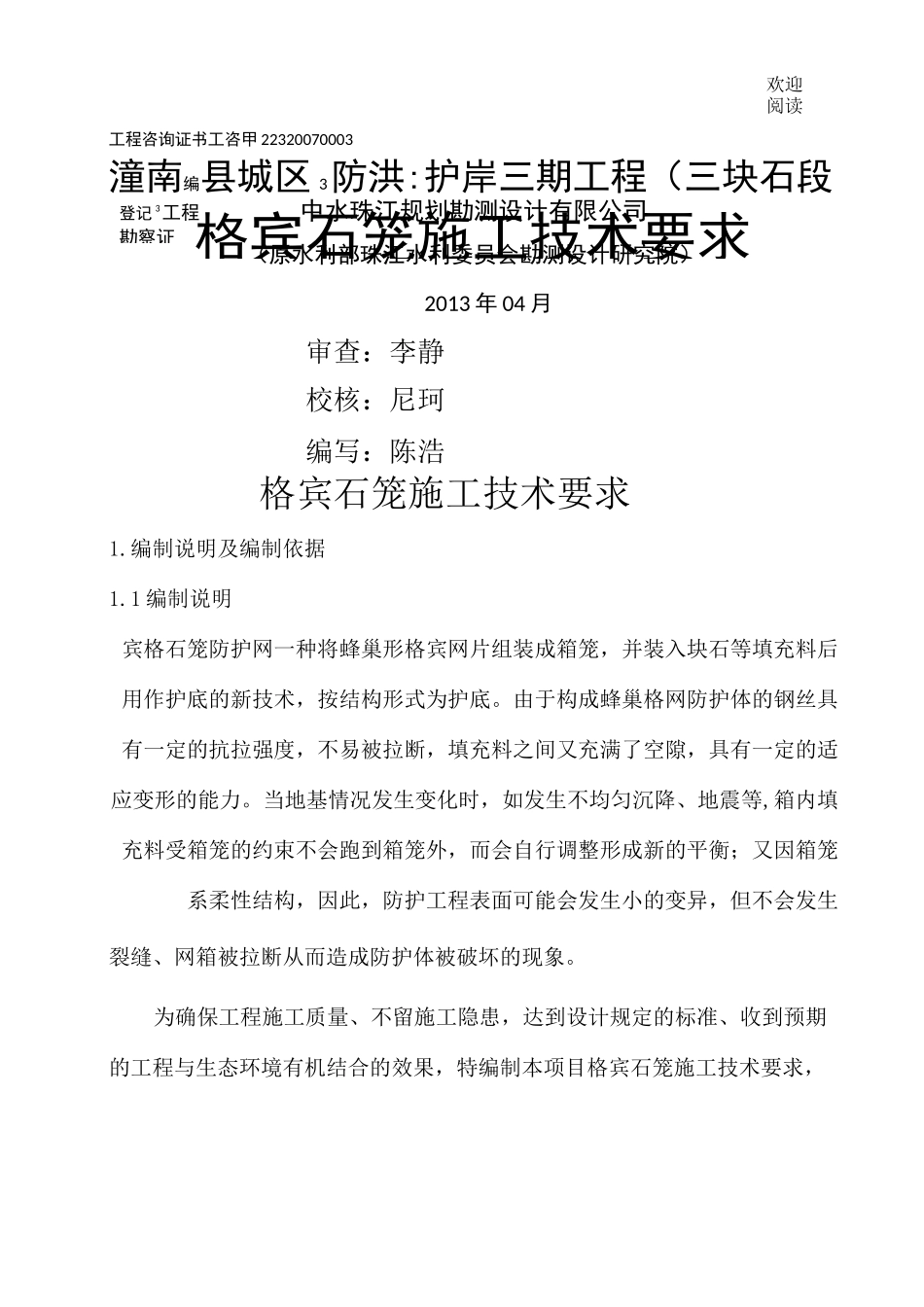

登记 3工程勘察证 格宾石笼施工技术要求欢迎阅读工程咨询证书工咨甲 22320070003潼南编县城区 3防洪:护岸三期工程（三块石段中水珠江规划勘测设计有限公司（原水利部珠江水利委员会勘测设计研究院）2013 年 04 月审查：李静校核：尼珂编写：陈浩格宾石笼施工技术要求1.编制说明及编制依据1.1 编制说明宾格石笼防护网一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后用作护底的新技术，按结构形式为护底。由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。当地基情况发生变化时，如发生不均匀沉降、地震等,箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。为确保工程施工质量、不留施工隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾石笼施工技术要求，作为格宾石笼工程施工的原则性指导文件。1.2 编制依据1.2.1《格宾网施工技术规程》1.2.2《砌体工程施工质量验收规范》一 GB50203-20021.2.3《水利水电工程施工质量检验评定规程》（SL176-2007）1.2.4 现场环境和条件。3.格宾石笼施工3.1 格宾箱笼型号规格2m*1m*1.5m（长*宽*高）3.2 材料要求3.2.1 格宾石笼材料（1）格宾笼网为五绞六边形网，网孔尺寸为 100X120mm,网材采用热镀锌T0%铝合金低碳钢丝，丝径为©2.7mm,镀层重量不小于 450g/m2,镀层最薄处厚度不下于 45um;边丝丝径为©3.4mm,镀层重量不小于 550g/m2,镀层最薄处厚度部小于 55um。（2）格宾网必须用热镀锌低碳钢丝格宾网片组装而成，确保稳固性和抗拉性。（3）格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的 5%。（4）格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，钢丝的力学性能必须符合《工程用机编钢丝及组合体》（YB/T4190-2009）、《一般用途低碳钢丝》（GB\T343-1994）的规定。（5）格宾网必须有质量证书以及出厂合格证。3.2.2 填充料填充的卵石在河漫滩上选取，填充料必须是坚固密实、耐风化好的石料，其抗压强度不小于 30MPa,粒径以 100mm〜200mm 为宜，密实碎石粒径选用 30mm〜80mm。网箱石料必须有 80%以上大于网孔孔径，且满足设计规定的粒径要求。3.3 施工准备3.3.1 一般规定（1）根据水文气象...
