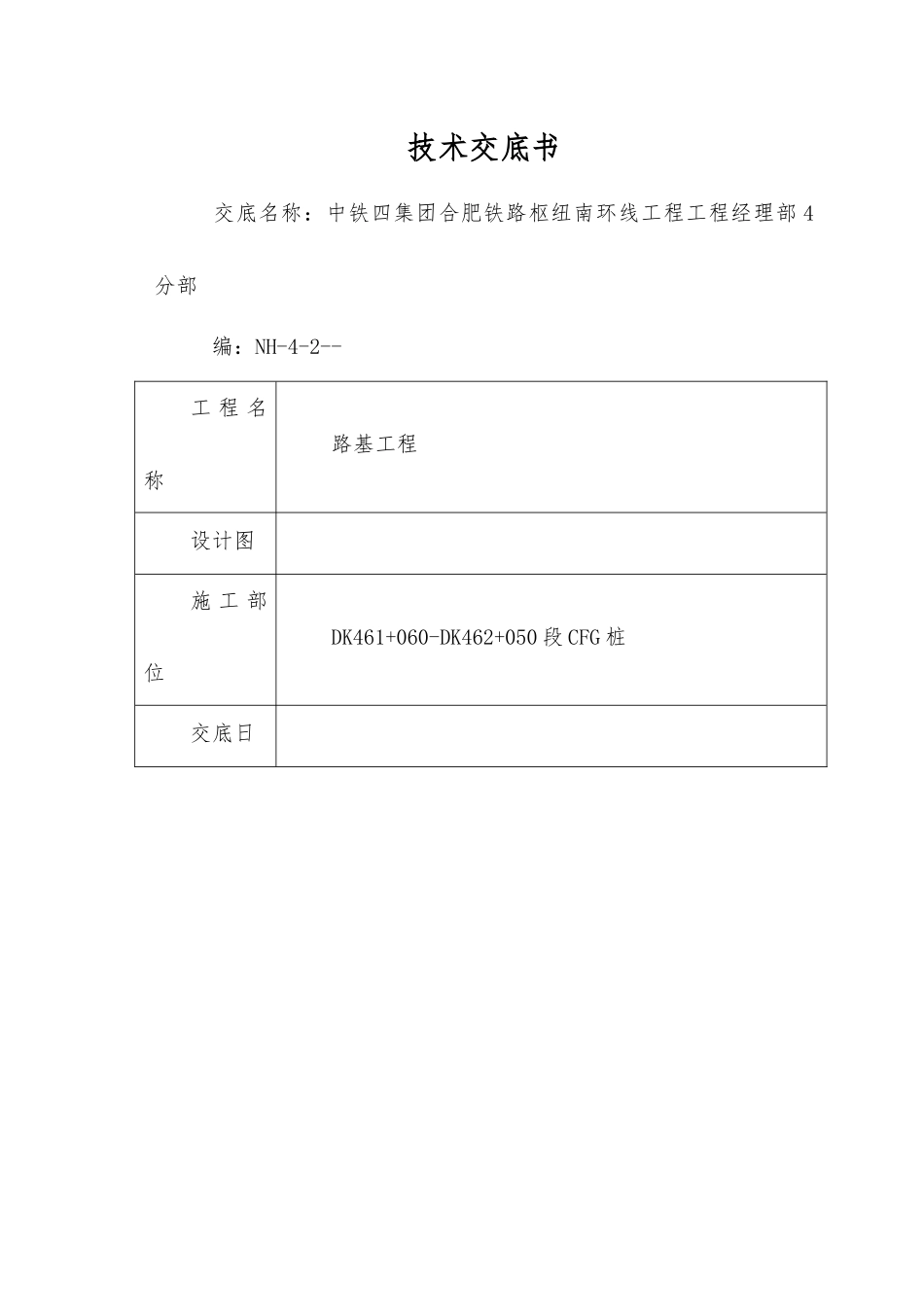

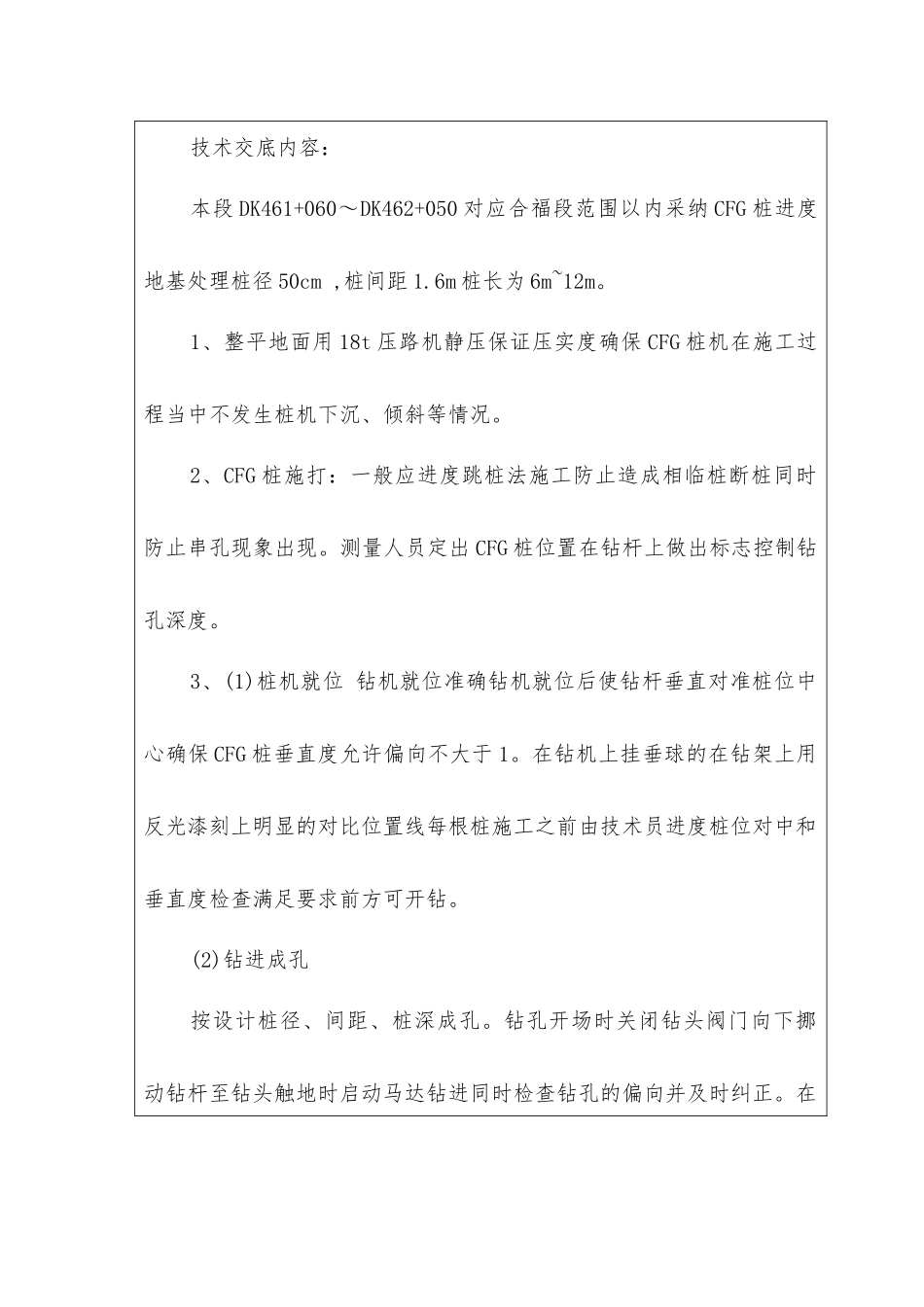

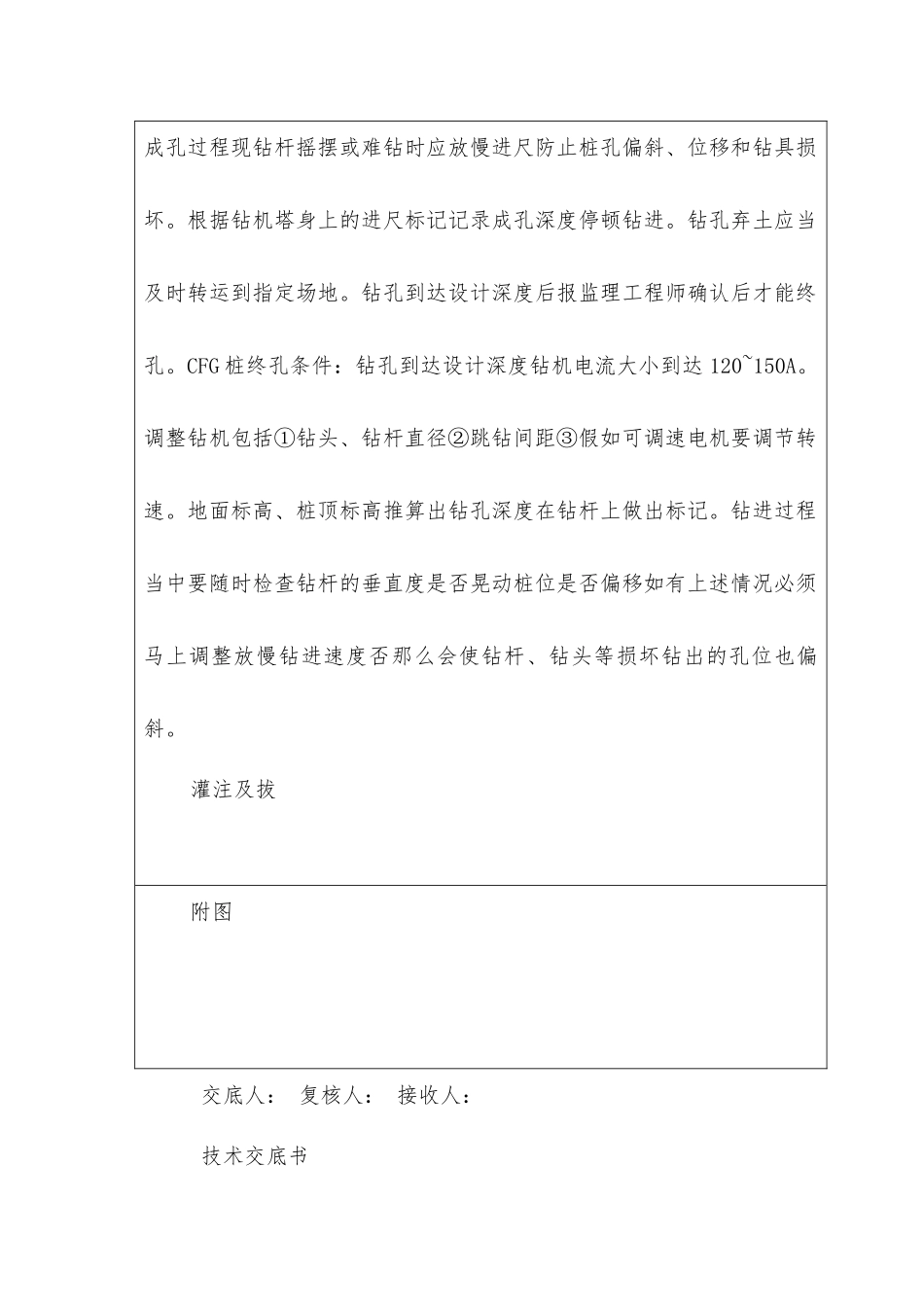

技术交底书 交底名称：中铁四集团合肥铁路枢纽南环线工程工程经理部 4分部 编：NH-4-2--工 程 名称路基工程设计图施 工 部位DK461+060-DK462+050 段 CFG 桩交底日技术交底内容：本段 DK461+060～DK462+050 对应合福段范围以内采纳 CFG 桩进度地基处理桩径 50cm ,桩间距 1.6m 桩长为 6m~12m。1、整平地面用 18t 压路机静压保证压实度确保 CFG 桩机在施工过程当中不发生桩机下沉、倾斜等情况。2、CFG 桩施打：一般应进度跳桩法施工防止造成相临桩断桩同时防止串孔现象出现。测量人员定出 CFG 桩位置在钻杆上做出标志控制钻孔深度。3、(1)桩机就位 钻机就位准确钻机就位后使钻杆垂直对准桩位中心确保 CFG 桩垂直度允许偏向不大于 1。在钻机上挂垂球的在钻架上用反光漆刻上明显的对比位置线每根桩施工之前由技术员进度桩位对中和垂直度检查满足要求前方可开钻。(2)钻进成孔按设计桩径、间距、桩深成孔。钻孔开场时关闭钻头阀门向下挪动钻杆至钻头触地时启动马达钻进同时检查钻孔的偏向并及时纠正。在成孔过程现钻杆摇摆或难钻时应放慢进尺防止桩孔偏斜、位移和钻具损坏。根据钻机塔身上的进尺标记记录成孔深度停顿钻进。钻孔弃土应当及时转运到指定场地。钻孔到达设计深度后报监理工程师确认后才能终孔。CFG 桩终孔条件：钻孔到达设计深度钻机电流大小到达 120~150A。调整钻机包括①钻头、钻杆直径②跳钻间距③假如可调速电机要调节转速。地面标高、桩顶标高推算出钻孔深度在钻杆上做出标记。钻进过程当中要随时检查钻杆的垂直度是否晃动桩位是否偏移如有上述情况必须马上调整放慢钻进速度否那么会使钻杆、钻头等损坏钻出的孔位也偏斜。灌注及拔附图交底人： 复核人： 接收人：技术交底书 交底名称：中铁四集团合肥铁路枢纽南环线工程工程经理部 4分部 编：NH-4-2--工 程 名称路基工程设计图施 工 部位DK461+060-DK462+050 段 CFG 桩交底日技术交底内容： 成孔到达设计桩底停顿钻进检查混凝土坍落度并泵送混合料。首次泵压混凝土施工之前先从搅拌站拉水过来清洗输送道后用约 1 方砂浆泵送检查道情况直到砂浆从钻头排出然后拌合站根据施工配合比进度拌制并拉运道现场混凝土坍落度控制在 160～200mm。当钻杆芯充满混合料后开场拔不可先拔后泵料也不能提钻时间过晚否那么在泵送压力下钻头处的水泥浆液被挤出容易造成路堵塞。钻机提拔力不够时必须旋转提拔一般情况直接垂直提拔。混合料的泵送量与拔速度相...
