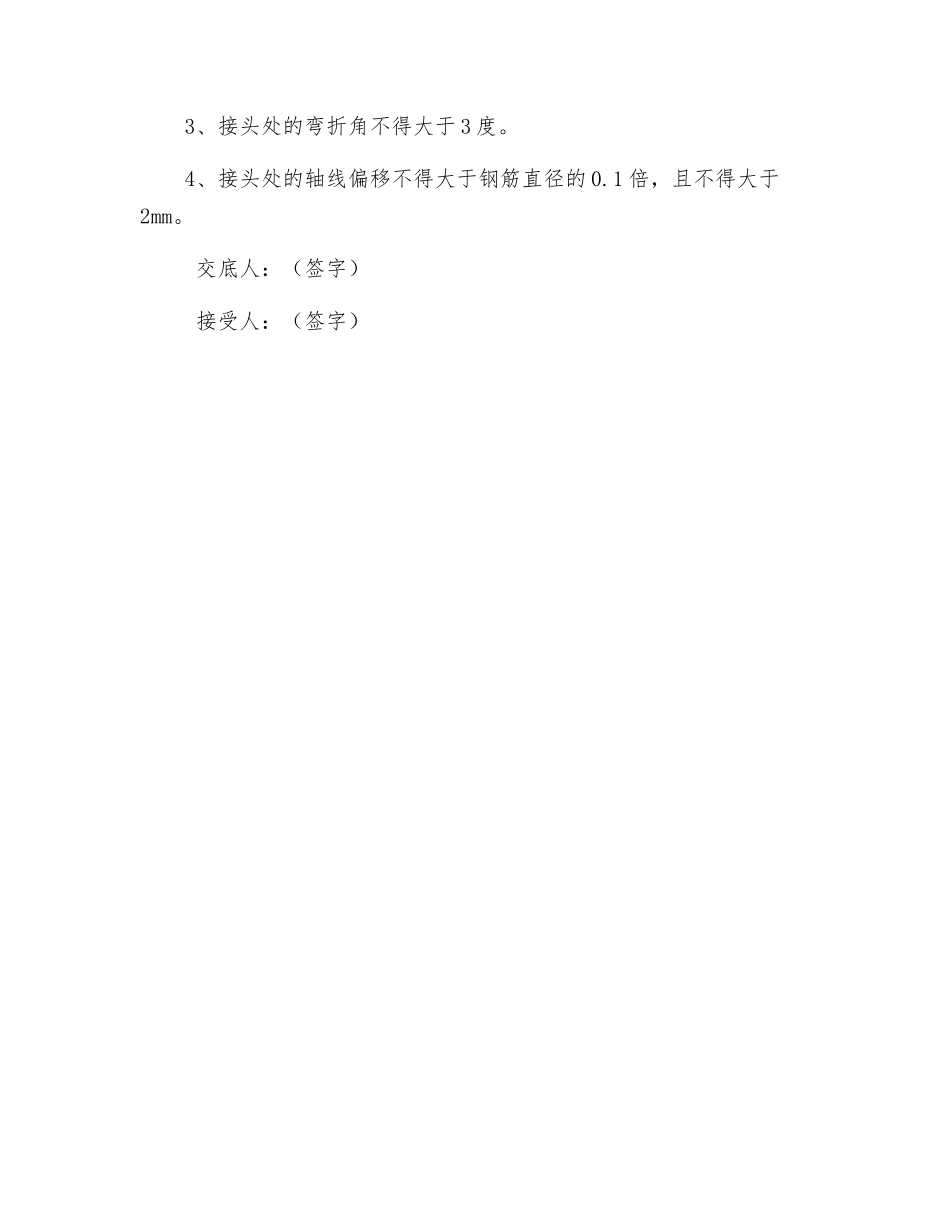

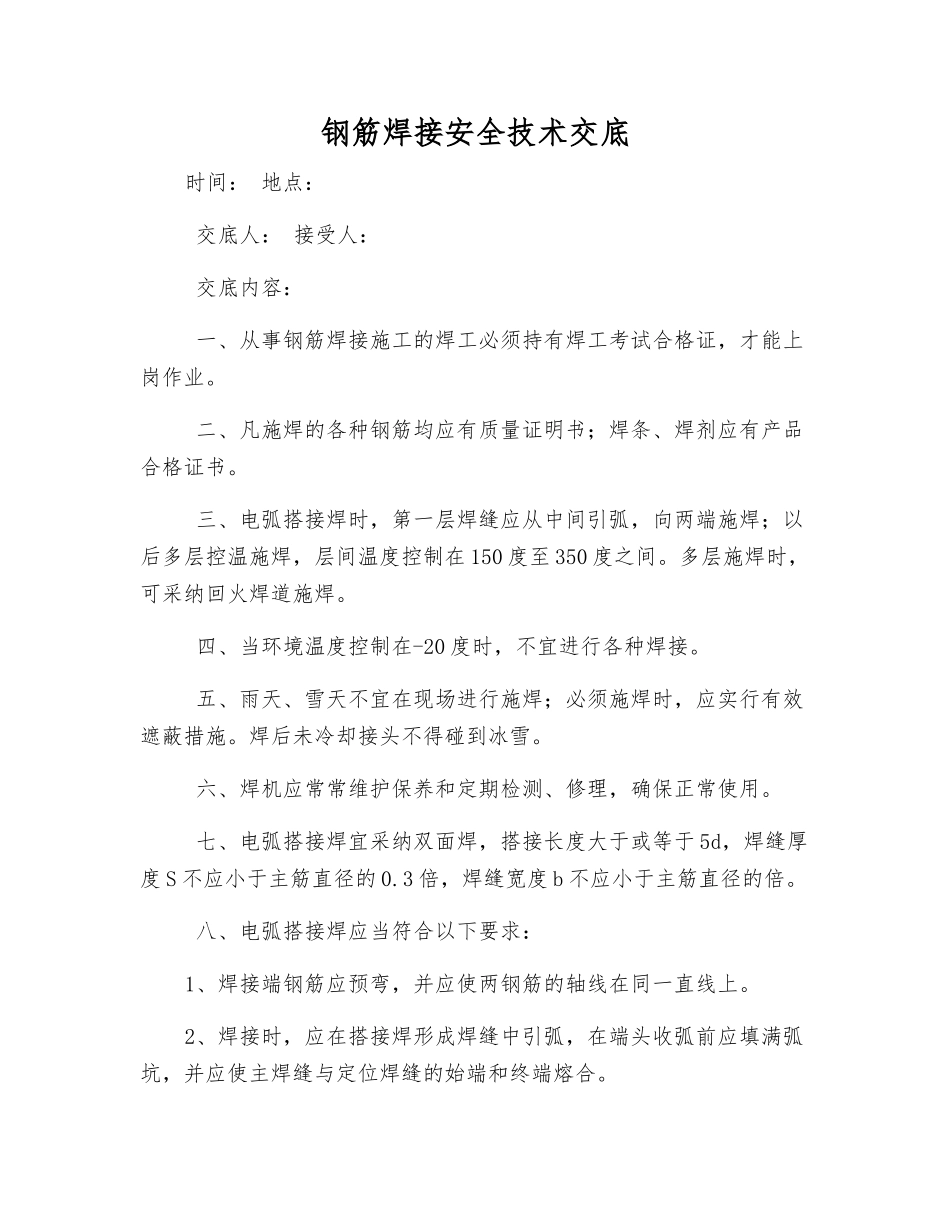

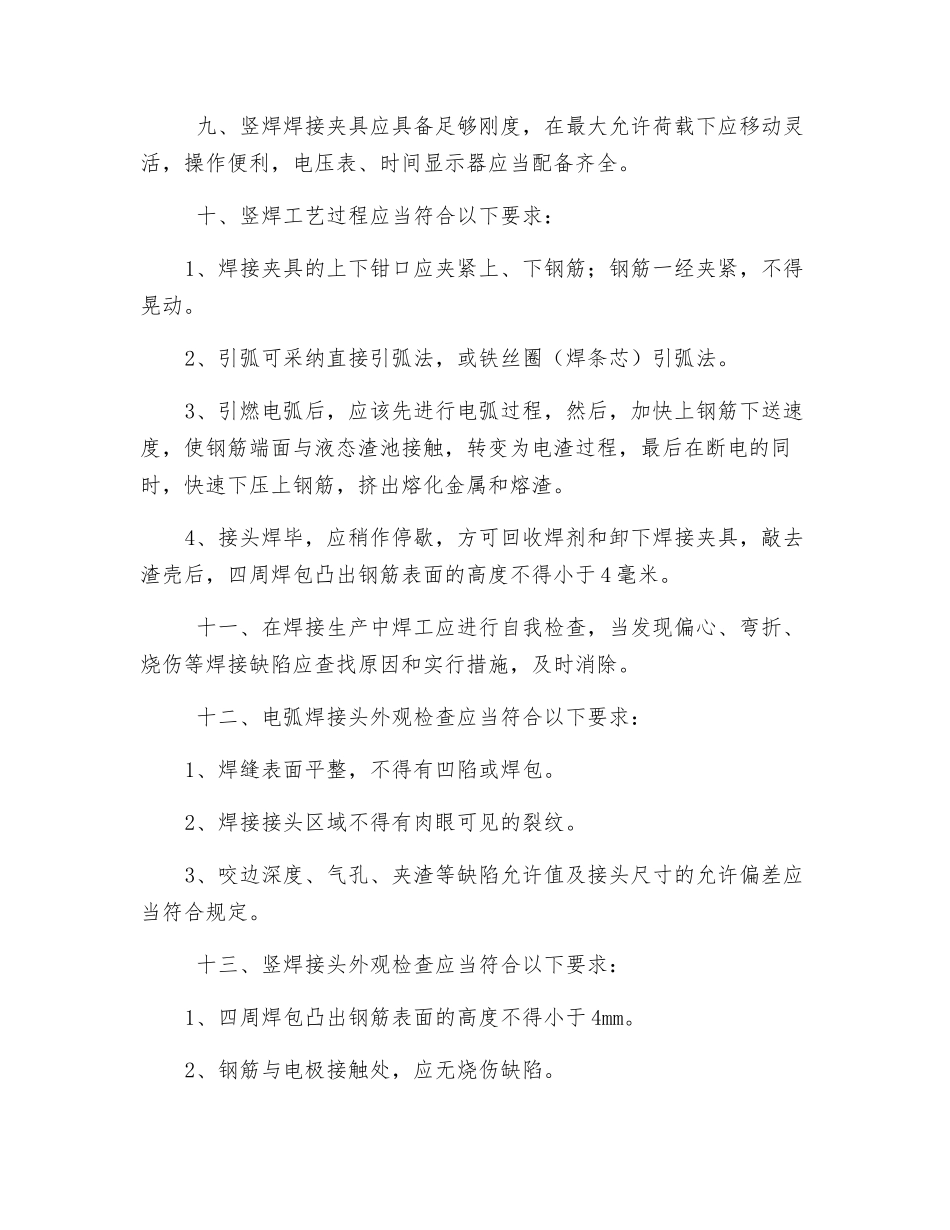

钢筋焊接安全技术交底时间： 地点： 交底人： 接受人： 交底内容： 一、从事钢筋焊接施工的焊工必须持有焊工考试合格证，才能上岗作业。 二、凡施焊的各种钢筋均应有质量证明书；焊条、焊剂应有产品合格证书。 三、电弧搭接焊时，第一层焊缝应从中间引弧，向两端施焊；以后多层控温施焊，层间温度控制在 150 度至 350 度之间。多层施焊时，可采纳回火焊道施焊。 四、当环境温度控制在-20 度时，不宜进行各种焊接。 五、雨天、雪天不宜在现场进行施焊；必须施焊时，应实行有效遮蔽措施。焊后未冷却接头不得碰到冰雪。 六、焊机应常常维护保养和定期检测、修理，确保正常使用。 七、电弧搭接焊宜采纳双面焊，搭接长度大于或等于 5d，焊缝厚度 S 不应小于主筋直径的 0.3 倍，焊缝宽度 b 不应小于主筋直径的倍。 八、电弧搭接焊应当符合以下要求：1、焊接端钢筋应预弯，并应使两钢筋的轴线在同一直线上。2、焊接时，应在搭接焊形成焊缝中引弧，在端头收弧前应填满弧坑，并应使主焊缝与定位焊缝的始端和终端熔合。 九、竖焊焊接夹具应具备足够刚度，在最大允许荷载下应移动灵活，操作便利，电压表、时间显示器应当配备齐全。 十、竖焊工艺过程应当符合以下要求：1、焊接夹具的上下钳口应夹紧上、下钢筋；钢筋一经夹紧，不得晃动。2、引弧可采纳直接引弧法，或铁丝圈（焊条芯）引弧法。3、引燃电弧后，应该先进行电弧过程，然后，加快上钢筋下送速度，使钢筋端面与液态渣池接触，转变为电渣过程，最后在断电的同时，快速下压上钢筋，挤出熔化金属和熔渣。4、接头焊毕，应稍作停歇，方可回收焊剂和卸下焊接夹具，敲去渣壳后，四周焊包凸出钢筋表面的高度不得小于 4 毫米。 十一、在焊接生产中焊工应进行自我检查，当发现偏心、弯折、烧伤等焊接缺陷应查找原因和实行措施，及时消除。 十二、电弧焊接头外观检查应当符合以下要求：1、焊缝表面平整，不得有凹陷或焊包。2、焊接接头区域不得有肉眼可见的裂纹。3、咬边深度、气孔、夹渣等缺陷允许值及接头尺寸的允许偏差应当符合规定。 十三、竖焊接头外观检查应当符合以下要求：1、四周焊包凸出钢筋表面的高度不得小于 4mm。2、钢筋与电极接触处，应无烧伤缺陷。3、接头处的弯折角不得大于 3 度。4、接头处的轴线偏移不得大于钢筋直径的 0.1 倍，且不得大于2mm。 交底人：（签字） 接受人：（签字）
