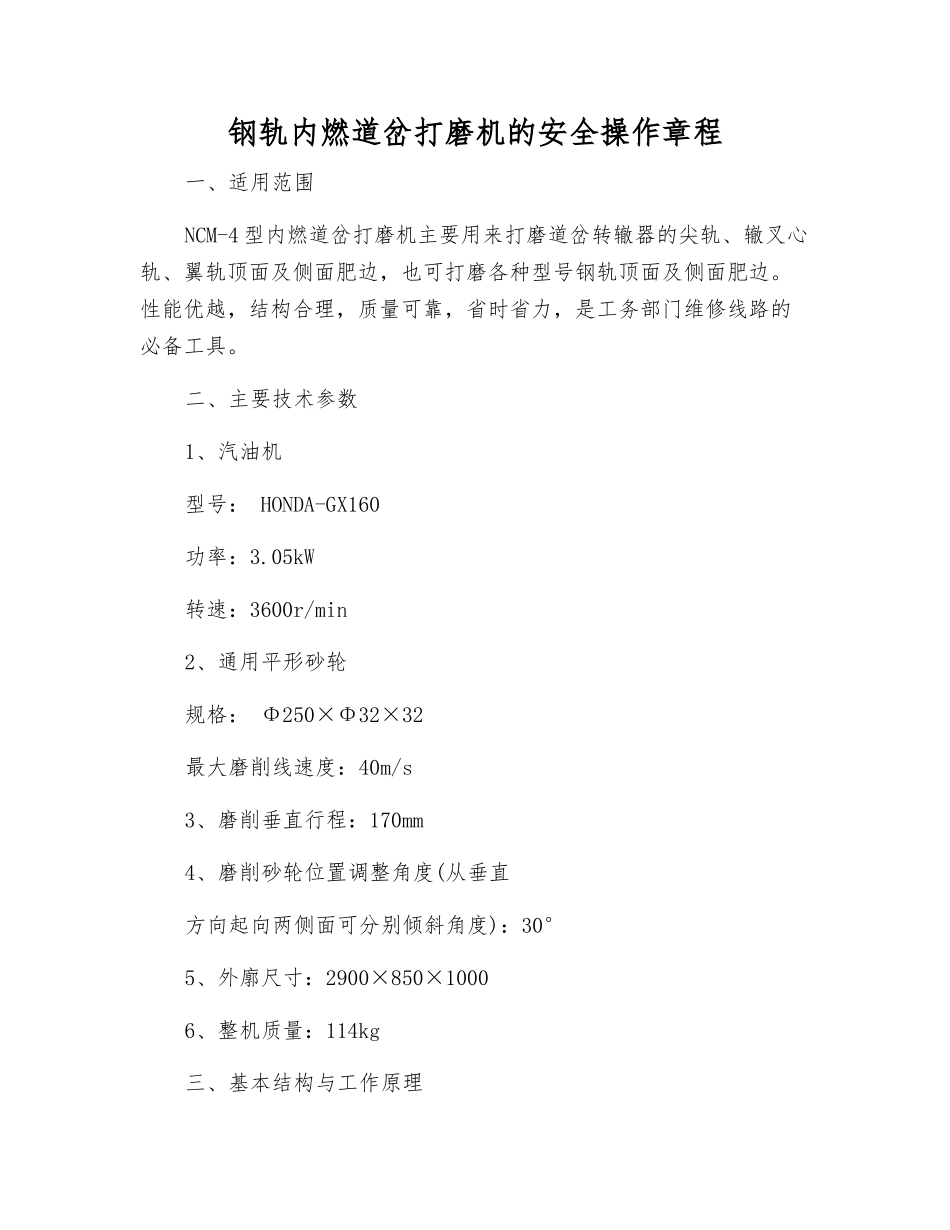

钢轨内燃道岔打磨机的安全操作章程一、适用范围NCM-4 型内燃道岔打磨机主要用来打磨道岔转辙器的尖轨、辙叉心轨、翼轨顶面及侧面肥边，也可打磨各种型号钢轨顶面及侧面肥边。性能优越，结构合理，质量可靠，省时省力，是工务部门维修线路的必备工具。二、主要技术参数1、汽油机型号： HONDA-GX160功率：3.05kW转速：3600r/min2、通用平形砂轮规格： Φ250×Φ32×32最大磨削线速度：40m/s3、磨削垂直行程：170mm4、磨削砂轮位置调整角度(从垂直方向起向两侧面可分别倾斜角度)：30°5、外廓尺寸：2900×850×10006、整机质量：114kg三、基本结构与工作原理工作原理：汽油机经过 V 带传动，使主轴(砂轮)产生回转运动，再通过转动手轮经丝杠、丝母实现垂直方向的进给磨削运动，而水平方向的进给磨削主要是靠大车架上的小车架的水平移动来实现。小车架上装有蜗轮副，能使砂轮左右最大倾斜 30°角，以适应各种斜面打磨需要。推动大车架沿钢轨纵向反复移动完成磨削工作。主要结构：有两个部件组成：1、安装有四个带单轮缘滚轮在轨道上移动的大台车架。2、安装有四个带双轮缘滚轮、能在大车架上沿垂直轨道方向水平移动的小车架(磨削装置)。结构图如下：1 大车架、2 行走轮、3 汽油机、4 手轮、5 小车架、6 滚轮、7 砂轮、8 定位装置、9 锁紧手柄四、使用方法与维护1、首先卸下砂轮罩，装好平型砂轮，将锁紧螺母拧紧。安装砂轮前，检查砂轮是否有损坏、变形等，假如发现不准使用。2、将大车架 1 放到轨道上，再将小车架 5(磨削装置)放到大车架上。3、检查内燃机的燃油和机油是否充足。如不足，应按要求添加燃油和机油。4、启动内燃机，空载运转，时间不少于 30 秒。观察机器各部分运转是否正常，传动机构是否可靠，正常后方可操作打磨。5、顺时针转动打磨手轮，砂轮下移，进行垂直方向进给，手轮一周进给量约为 2mm。根据需要调好后，将手轮上的锁紧手柄旋紧，防止砂轮向下移动。6、如需打磨斜面，应根据斜面的角度，调整砂轮的倾斜方向和角度。调整好后，将手轮上的锁紧手柄旋紧。7、如需打磨钢轨顶面，将角度指示对准“0”位，按第 5 条方法调整砂轮高度，边打磨边进给，直至作业完成。8、用砂轮侧面打磨钢轨肥边时，使小车架 5 沿大车架 1 移动，接触肥边后，向下压紧锁紧手柄 9，小车架固定在大车架上，往复推动大车架完成对钢轨肥边的打磨。9、打磨辙叉叉芯或翼轨时，根据待打磨部位状态，调整砂轮的高度、角度。10、打磨...
