铲车下放安全技术措施

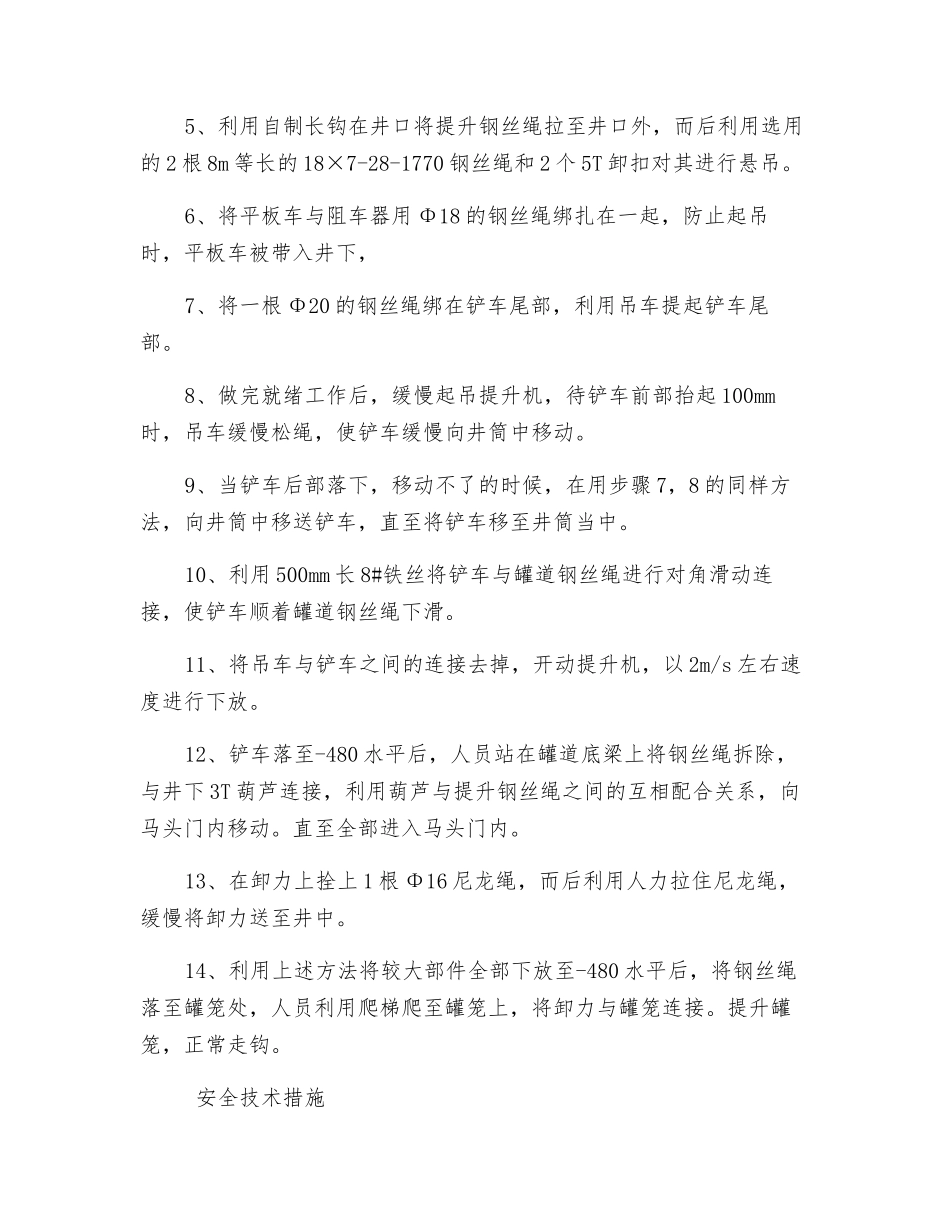

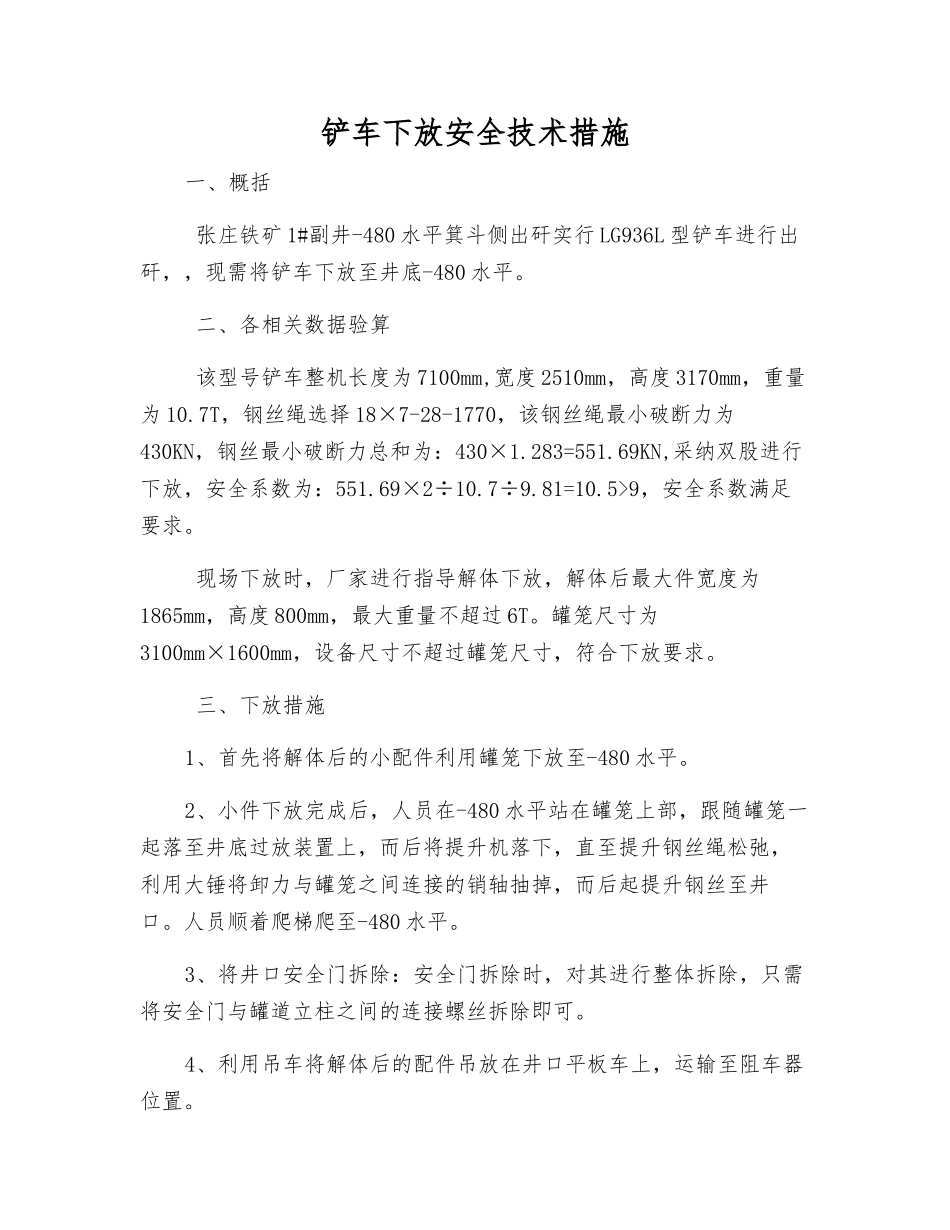

铲车下放安全技术措施一、概括 张庄铁矿 1#副井-480 水平箕斗侧出矸实行 LG936L 型铲车进行出矸，，现需将铲车下放至井底-480 水平。 二、各相关数据验算 该型号铲车整机长度为 7100mm,宽度 2510mm，高度 3170mm，重量为 10.7T，钢丝绳选择 18×7-28-1770，该钢丝绳最小破断力为430KN，钢丝最小破断力总和为：430×1.283=551.69KN,采纳双股进行下放，安全系数为：551.69×2÷10.7÷9.81=10.5>9，安全系数满足要求。 现场下放时，厂家进行指导解体下放，解体后最大件宽度为1865mm，高度 800mm，最大重量不超过 6T。罐笼尺寸为3100mm×1600mm，设备尺寸不超过罐笼尺寸，符合下放要求。 三、下放措施1、首先将解体后的小配件利用罐笼下放至-480 水平。2、小件下放完成后，人员在-480 水平站在罐笼上部，跟随罐笼一起落至井底过放装置上，而后将提升机落下，直至提升钢丝绳松弛，利用大锤将卸力与罐笼之间连接的销轴抽掉，而后起提升钢丝至井口。人员顺着爬梯爬至-480 水平。3、将井口安全门拆除：安全门拆除时，对其进行整体拆除，只需将安全门与罐道立柱之间的连接螺丝拆除即可。4、利用吊车将解体后的配件吊放在井口平板车上，运输至阻车器位置。5、利用自制长钩在井口将提升钢丝绳拉至井口外，而后利用选用的 2 根 8m 等长的 18×7-28-1770 钢丝绳和 2 个 5T 卸扣对其进行悬吊。6、将平板车与阻车器用 Φ18 的钢丝绳绑扎在一起，防止起吊时，平板车被带入井下，7、将一根 Φ20 的钢丝绳绑在铲车尾部，利用吊车提起铲车尾部。8、做完就绪工作后，缓慢起吊提升机，待铲车前部抬起 100mm时，吊车缓慢松绳，使铲车缓慢向井筒中移动。9、当铲车后部落下，移动不了的时候，在用步骤 7，8 的同样方法，向井筒中移送铲车，直至将铲车移至井筒当中。10、利用 500mm 长 8#铁丝将铲车与罐道钢丝绳进行对角滑动连接，使铲车顺着罐道钢丝绳下滑。11、将吊车与铲车之间的连接去掉，开动提升机，以 2m/s 左右速度进行下放。12、铲车落至-480 水平后，人员站在罐道底梁上将钢丝绳拆除，与井下 3T 葫芦连接，利用葫芦与提升钢丝绳之间的互相配合关系，向马头门内移动。直至全部进入马头门内。13、在卸力上拴上 1 根 Φ16 尼龙绳，而后利用人力拉住尼龙绳，缓慢将卸力送至井中。14、利用上述方法将较大部件全部下放至-480 水平后，将钢丝绳落至罐笼处，人员利用爬梯爬至罐笼上，将卸力与罐笼连接。提升罐笼，正常...
