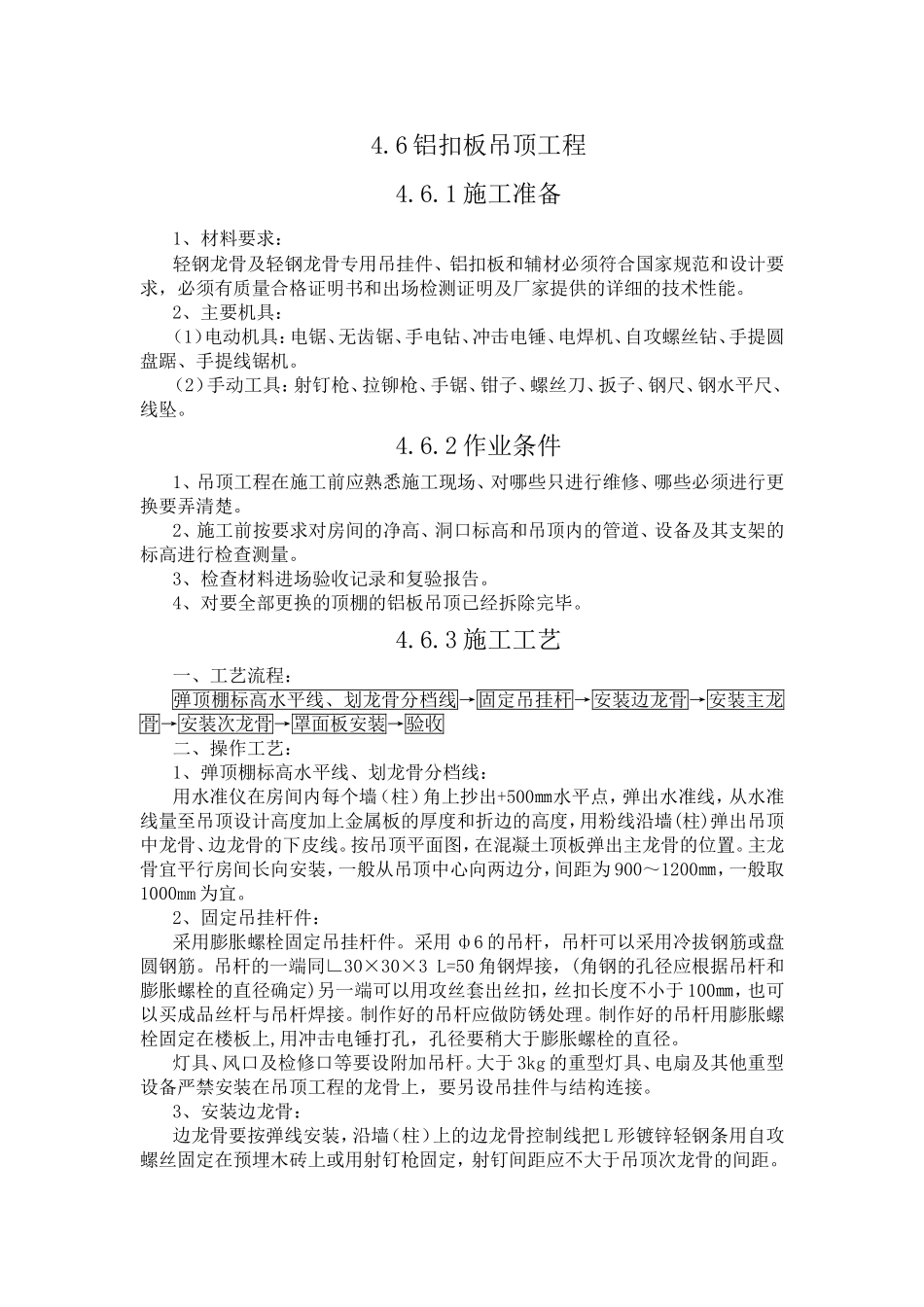

4.6铝扣板吊顶工程4.6.1施工准备1、材料要求：轻钢龙骨及轻钢龙骨专用吊挂件、铝扣板和辅材必须符合国家规范和设计要求，必须有质量合格证明书和出场检测证明及厂家提供的详细的技术性能。2、主要机具：（1）电动机具：电锯、无齿锯、手电钻、冲击电锤、电焊机、自攻螺丝钻、手提圆盘踞、手提线锯机。（2）手动工具：射钉枪、拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠。4.6.2作业条件1、吊顶工程在施工前应熟悉施工现场、对哪些只进行维修、哪些必须进行更换要弄清楚。2、施工前按要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行检查测量。3、检查材料进场验收记录和复验报告。4、对要全部更换的顶棚的铝板吊顶已经拆除完毕。4.6.3施工工艺一、工艺流程：弹顶棚标高水平线、划龙骨分档线→固定吊挂杆→安装边龙骨→安装主龙骨→安装次龙骨→罩面板安装→验收二、操作工艺：1、弹顶棚标高水平线、划龙骨分档线：用水准仪在房间内每个墙（柱）角上抄出+500㎜水平点，弹出水准线，从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙(柱)弹出吊顶中龙骨、边龙骨的下皮线。按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨宜平行房间长向安装，一般从吊顶中心向两边分，间距为900～1200㎜，一般取1000mm为宜。2、固定吊挂杆件：采用膨胀螺栓固定吊挂杆件。采用ф6的吊杆，吊杆可以采用冷拔钢筋或盘圆钢筋。吊杆的一端同∟30×30×3L=50角钢焊接，(角钢的孔径应根据吊杆和膨胀螺栓的直径确定)另一端可以用攻丝套出丝扣，丝扣长度不小于100㎜，也可以买成品丝杆与吊杆焊接。制作好的吊杆应做防锈处理。制作好的吊杆用膨胀螺栓固定在楼板上,用冲击电锤打孔，孔径要稍大于膨胀螺栓的直径。灯具、风口及检修口等要设附加吊杆。大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，要另设吊挂件与结构连接。3、安装边龙骨：边龙骨要按弹线安装，沿墙（柱）上的边龙骨控制线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上或用射钉枪固定，射钉间距应不大于吊顶次龙骨的间距。铝扣板用密封胶直接收边。4、安装主龙骨：主龙骨应吊挂在吊杆上。主龙骨间距900㎜～1200㎜，一般取1000mm为宜。主龙骨应起拱，起拱高度为房间短跨度的1/500。主龙骨的悬臂段不应大于300㎜，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。相邻主龙骨吊挂件正反安装，以保证主龙骨的稳定性，主龙骨挂好后应调平。5、安装次龙骨：次龙骨与吊杆用专用吊卡或螺栓连接，铝扣板的次龙骨，应使用产品厂家提供的专用次龙骨，与主龙骨直接连接。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上。在通风、水电等洞口周围应设附加龙骨，附加龙骨的连接用拉铆钉铆固或螺钉固定。6、铝扣板安装：铝扣板直接进行吊挂或增加主龙骨，主龙骨间距1000mm为宜，板式吊顶龙骨形式与条板配套。铝扣板吊顶与四周墙面所留空隙，用金属压条与吊顶找齐，金属压缝条材质宜与金属板面相同。7、饰面板上的灯具等设备的位置应合理、美观，与饰面的交接应吻合、严密。并做好检修口的预留，使用材料宜与母体相同，安装时应严格控制整体性，刚度和承载力。4.6.4质量标准1、吊顶标高、尺寸、起拱和造型应符合要求。2、铝扣板的材质、品种、规格、图案及颜色要符合要求及国家标准的规定。3、吊杆、龙骨的材质、规格、安装间距及连接方式要符合产品使用要求。金属吊杆应进行表面防锈处理。4、铝扣板与龙骨连接必须牢固可靠，不得松动变形。5、铝扣板、块分格方式要符合要求；套割尺寸要准确，边缘整齐、不漏缝。条、块排列要顺直、方正。6、铝扣板的表面要洁净、美观、色泽一致，无翘曲、凹坑、划痕。7、铝扣板安装质量要符合以下规定：起拱较为准确，表面平整；接缝、接口严密；铝扣板接口位置排列错开、有序，板缝顺直、无错台，宽窄一致；阴阳角方正。8、轻钢骨架铝扣板顶棚允许偏差及检验方法要符合下表的规定：项次项类项目允许偏差（mm）检验方法条扣板方扣板1龙骨龙骨间距22尺量检查2龙骨平直22尺量检查3起拱高...
