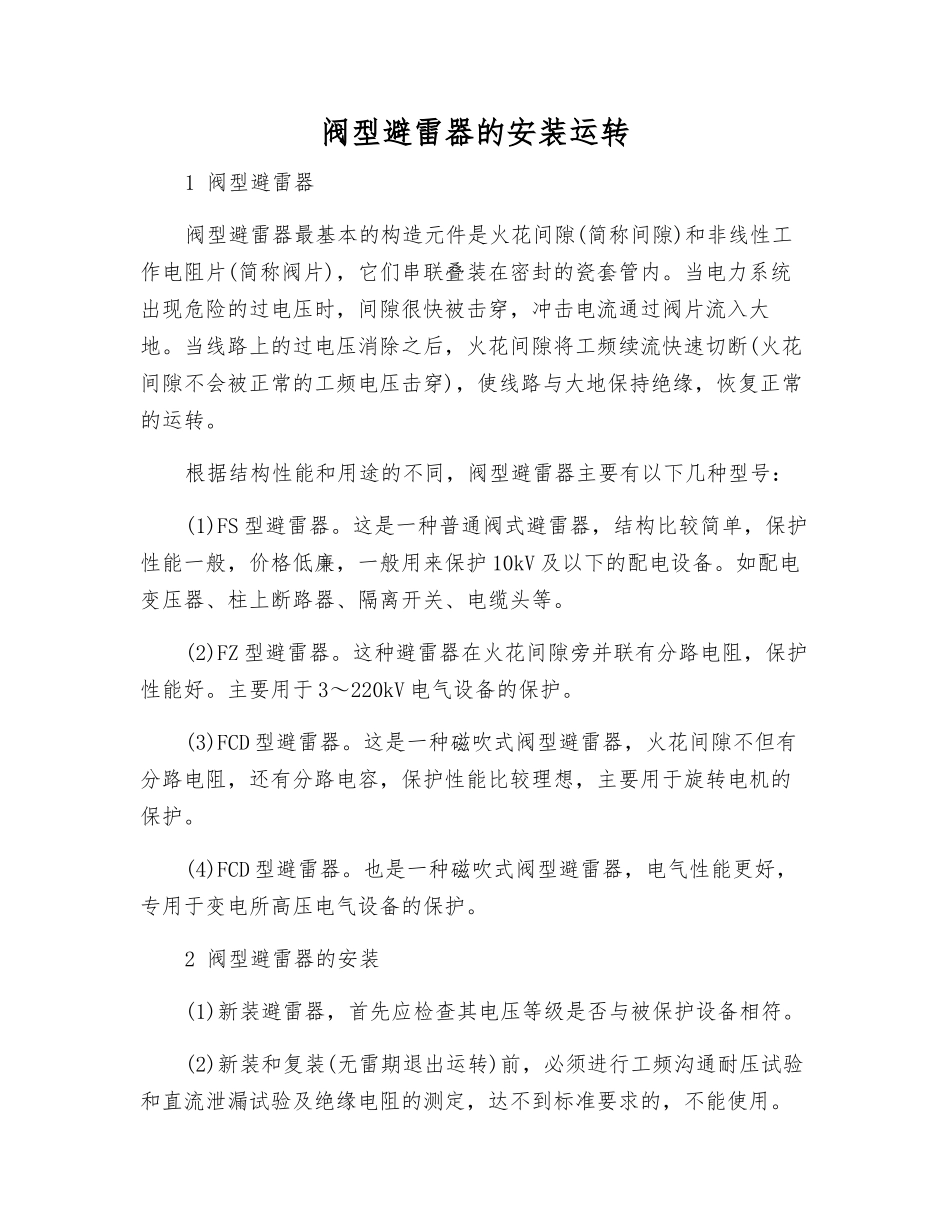

阀型避雷器的安装运转1 阀型避雷器阀型避雷器最基本的构造元件是火花间隙(简称间隙)和非线性工作电阻片(简称阀片)，它们串联叠装在密封的瓷套管内。当电力系统出现危险的过电压时，间隙很快被击穿，冲击电流通过阀片流入大地。当线路上的过电压消除之后，火花间隙将工频续流快速切断(火花间隙不会被正常的工频电压击穿)，使线路与大地保持绝缘，恢复正常的运转。根据结构性能和用途的不同，阀型避雷器主要有以下几种型号：(1)FS 型避雷器。这是一种普通阀式避雷器，结构比较简单，保护性能一般，价格低廉，一般用来保护 10kV 及以下的配电设备。如配电变压器、柱上断路器、隔离开关、电缆头等。(2)FZ 型避雷器。这种避雷器在火花间隙旁并联有分路电阻，保护性能好。主要用于 3～220kV 电气设备的保护。(3)FCD 型避雷器。这是一种磁吹式阀型避雷器，火花间隙不但有分路电阻，还有分路电容，保护性能比较理想，主要用于旋转电机的保护。(4)FCD 型避雷器。也是一种磁吹式阀型避雷器，电气性能更好，专用于变电所高压电气设备的保护。2 阀型避雷器的安装(1)新装避雷器，首先应检查其电压等级是否与被保护设备相符。(2)新装和复装(无雷期退出运转)前，必须进行工频沟通耐压试验和直流泄漏试验及绝缘电阻的测定，达不到标准要求的，不能使用。(3)安装前，应检查避雷器是否完好。其瓷件应无裂纹、无破损；密封应完好，各节的连接应紧密；金属接触的表面应清除氧化层、污垢及异物，保护清洁。(4)安装时的线间距离应当符合规定：3kV 时 46cm；6kV 时 69cm；10kV 时 80cm。水平距离均应在 40cm 以上。(5)避雷器应对支持物保持垂直，固定要牢靠，引线连接要可靠。(6)避雷器的上、下引线要尽可能短而直，不允许中间有接头。其截面不应小于规定值，铝线不小于 25mm2，铜线不小于 16mm2。(7)避雷器的安装位置与被保护设备的距离，应越近越好，对 3～10kV 电气设备的距离不应大于 15m。阀型避雷器在安装前，应做简单的现场试验，可用 2500V 及以上的兆欧表测量其绝缘电阻。对配电线路常用的 FS 型避雷器，其绝缘电阻一般应大于 2000MΩ，每次测量，应该做好记录建卡工作，以便掌握其绝缘电阻有无大的变化，若绝缘电阻值与上次比较下降幅度特别大，说明有可能是密封老化致使受潮或火花间隙短路造成。3 阀型避雷器的巡检(1)瓷套是否完好，有无破损，裂纹及闪络痕迹，表面有无严重污秽。(2)引线有无松动及烧伤现象或机械损伤情况。(3)上...
