防止汽轮机超速事故技术措施

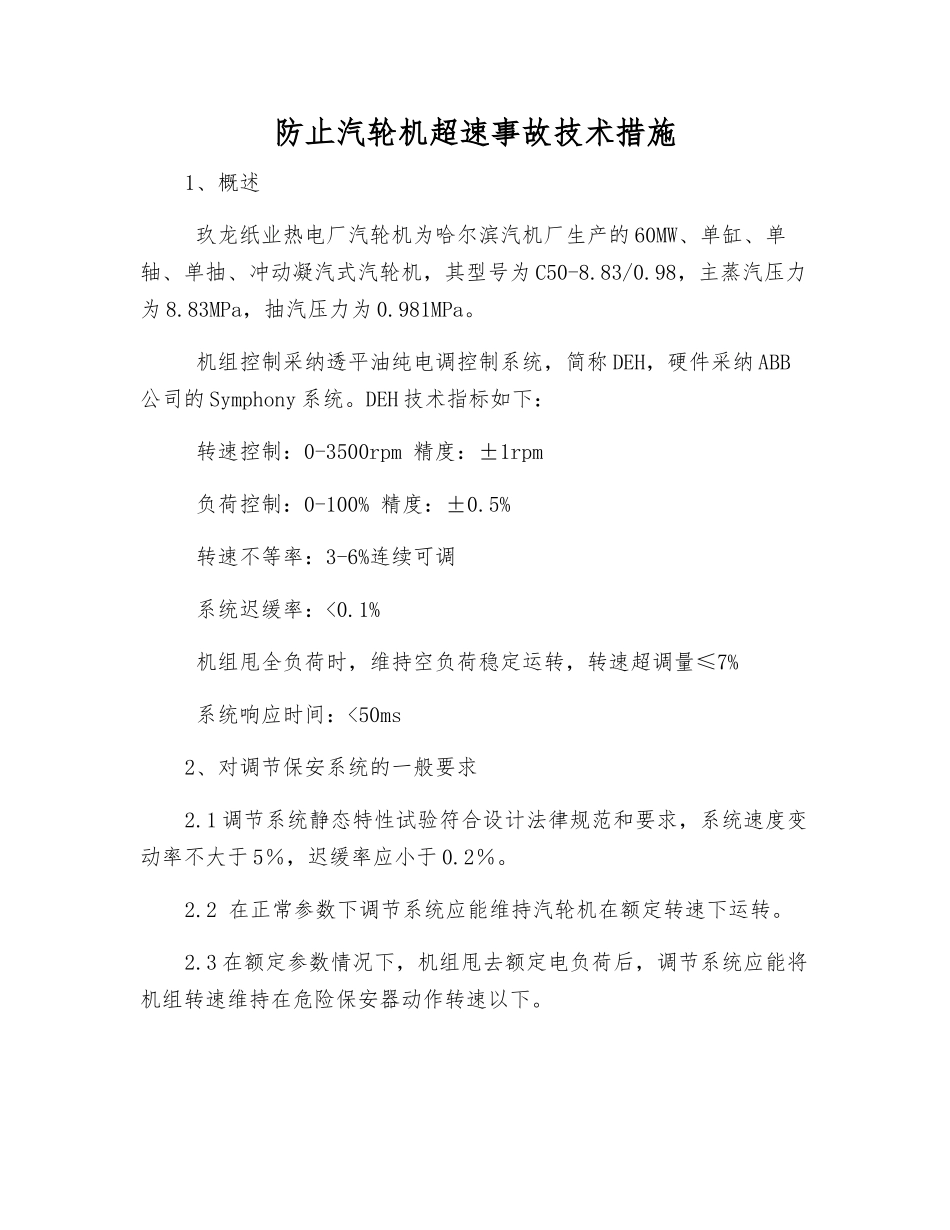

防止汽轮机超速事故技术措施1、概述 玖龙纸业热电厂汽轮机为哈尔滨汽机厂生产的 60MW、单缸、单轴、单抽、冲动凝汽式汽轮机，其型号为 C50-8.83/0.98，主蒸汽压力为 8.83MPa，抽汽压力为 0.981MPa。 机组控制采纳透平油纯电调控制系统，简称 DEH，硬件采纳 ABB公司的 Symphony 系统。DEH 技术指标如下： 转速控制：0-3500rpm 精度：±1rpm 负荷控制：0-100% 精度：±0.5% 转速不等率：3-6%连续可调 系统迟缓率：<0.1% 机组甩全负荷时，维持空负荷稳定运转，转速超调量≤7% 系统响应时间：<50ms2、对调节保安系统的一般要求2.1 调节系统静态特性试验符合设计法律规范和要求，系统速度变动率不大于 5％，迟缓率应小于 0.2％。2.2 在正常参数下调节系统应能维持汽轮机在额定转速下运转。2.3 在额定参数情况下，机组甩去额定电负荷后，调节系统应能将机组转速维持在危险保安器动作转速以下。2.4 自动主汽门，高低压调节汽门应能快速关闭严密，无卡涩，活动试验性能良好，手动危险遮断器或 ETS，主、调门快速关闭，从开始动作到汽门全关的时间不大于 0.5S（汽门≤0.25s）。2.5 机组的超速保护控制（OPC）功能符合设计法律规范和要求，并正常投入。2.6 危险遮断器动作后，各抽汽逆止门及热网逆止门应联动关闭，且关闭严密。2.7 自动主汽门定期活动试验，试验符合要求。2.8 控制油系统应运转正常，油质合格。3、对运转、试验、监测方面的要求3.1 机组安装完毕初次启动定速后，应该先试验手动脱扣装置，确认汽门能够快速关闭后，再恢复 3000 转／分运转。3.2 下述情况下机组应提升转速进行危险遮断器动作试验：机组安装或大修后，危险遮断器解体或调整后，停机一个月以后再次启动时；机组进行甩负荷试验前。3.3 进行超速试验时，应满足制造厂对转子温度要求的有关规定，一般冷态启动的机组应带 10％负荷运转 4 小时暖机，然后降至空负荷，与电网解列后进行。3.4 超速试验宜在主蒸汽压力为 4%额定值下进行，避开在高参数下做超速试验，防止调门瞬间开大，造成严重超速。3.5 超速试验前，必须先试 0PC 保护和手动脱扣装置，确保动作正常。3.6 升速应平稳，严禁在超速状态下停留。3.7 当机组转速升至 3360 转/分而危险遮断器拒动时，应当立即手动脱扣紧急停机。3.8 试验时除试验人员在机头和操作盘监视控制外，无关人员不得在机头周围停留，无权操作设备。3.9 试验前监视盘表计及各式转速表均经校验合格。2...
