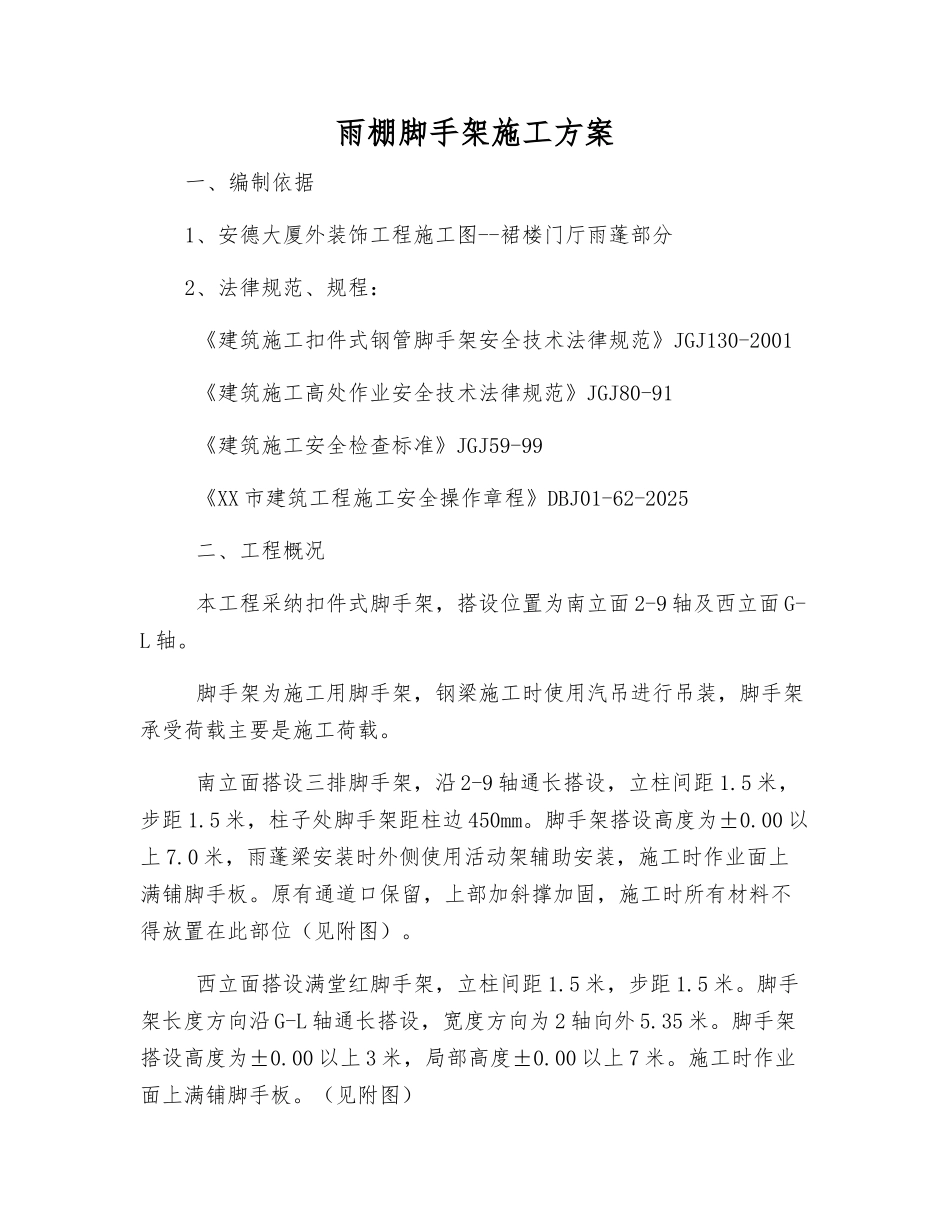

雨棚脚手架施工方案

雨棚脚手架施工方案一、编制依据1、安德大厦外装饰工程施工图--裙楼门厅雨蓬部分2、法律规范、规程： 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001 《建筑施工高处作业安全技术法律规范》JGJ80-91 《建筑施工安全检查标准》JGJ59-99 《XX 市建筑工程施工安全操作章程》DBJ01-62-2025 二、工程概况 本工程采纳扣件式脚手架，搭设位置为南立面 2-9 轴及西立面 G-L 轴。 脚手架为施工用脚手架，钢梁施工时使用汽吊进行吊装，脚手架承受荷载主要是施工荷载。 南立面搭设三排脚手架，沿 2-9 轴通长搭设，立柱间距 1.5 米，步距 1.5 米，柱子处脚手架距柱边 450mm。脚手架搭设高度为±0.00 以上 7.0 米，雨蓬梁安装时外侧使用活动架辅助安装，施工时作业面上满铺脚手板。原有通道口保留，上部加斜撑加固，施工时所有材料不得放置在此部位（见附图）。 西立面搭设满堂红脚手架，立柱间距 1.5 米，步距 1.5 米。脚手架长度方向沿 G-L 轴通长搭设，宽度方向为 2 轴向外 5.35 米。脚手架搭设高度为±0.00 以上 3 米，局部高度±0.00 以上 7 米。施工时作业面上满铺脚手板。（见附图） 三、搭设要求1、架设的工具、材料的规格质量必须符合有关技术规定的要求。 钢管采纳外径 48mm，壁厚 3.5mm 的焊接钢管，钢管及配套扣件必须要有合格证及相关质量证明文件。钢管有严重腐蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。严禁将外径48mm 与 51mm 的钢管混合使用。 脚手板采纳松木、厚 5cm、宽 35~45cm，长度不小于 3.5m 的硬木板。2、架子管下必须加设垫板，垫板厚度不小于 50mm。3、立杆采纳对接接头，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相临立柱接头避开发生在同步同跨内，并在高度方向错开的距离不小于 50cm；各接头中心距主节点的距离不大于 60cm。4、严格根据相关规定的尺寸进行搭设，把控好立杆的垂直偏差和横杆的水平偏差，立杆的垂直偏差不大于架高的 1/200，横杆的水平偏差不大于架长的 1/300，且不大于 5cm。5、横杆用直角扣件与立柱扣紧；其长度大于 3 跨、不小于 6m，同一步大横杆四周要交圈，固定钢柱位置处设双横杆。6、在距地面 20cm 高度处设置纵横双向扫地杆。7、作业层必须满铺脚手板，脚手板设置在三根横向水平杆上，并在两端 8cm 处用直径 1.2mm 的镀锌铁丝缠绕 2-3 圈固定。脚手板要铺平、铺满、铺稳，接缝中设...
