基坑喷锚支护施工方案

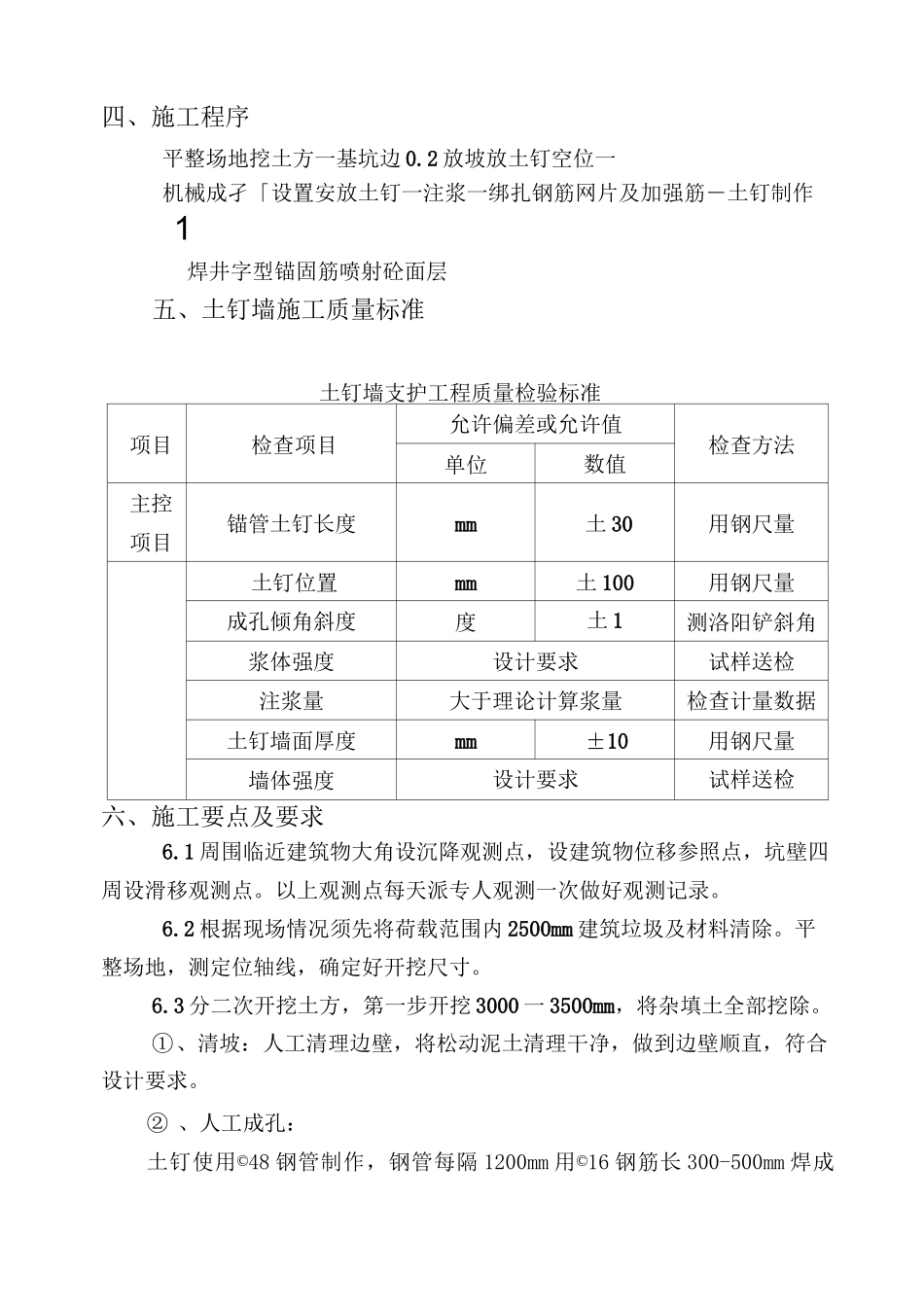

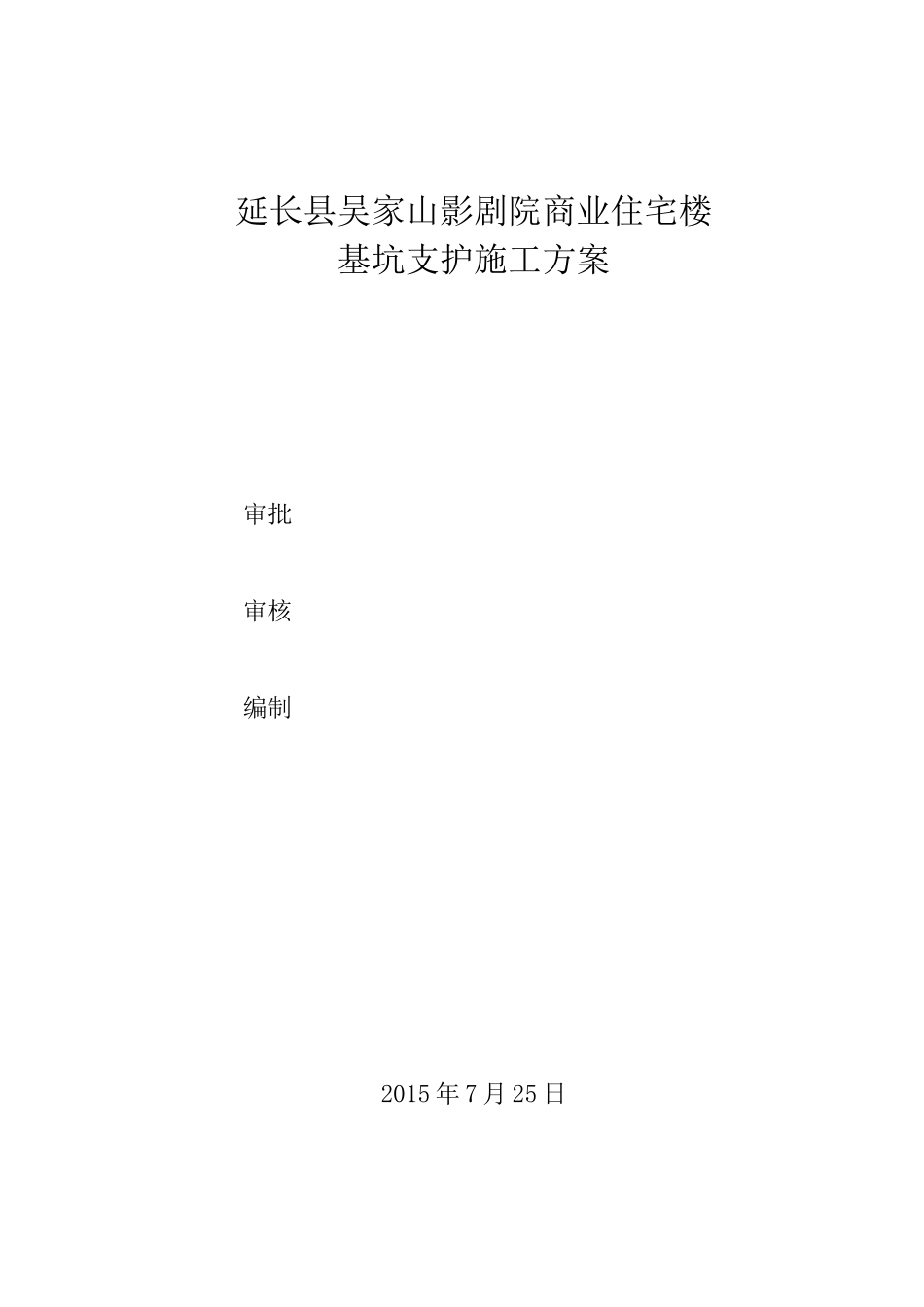

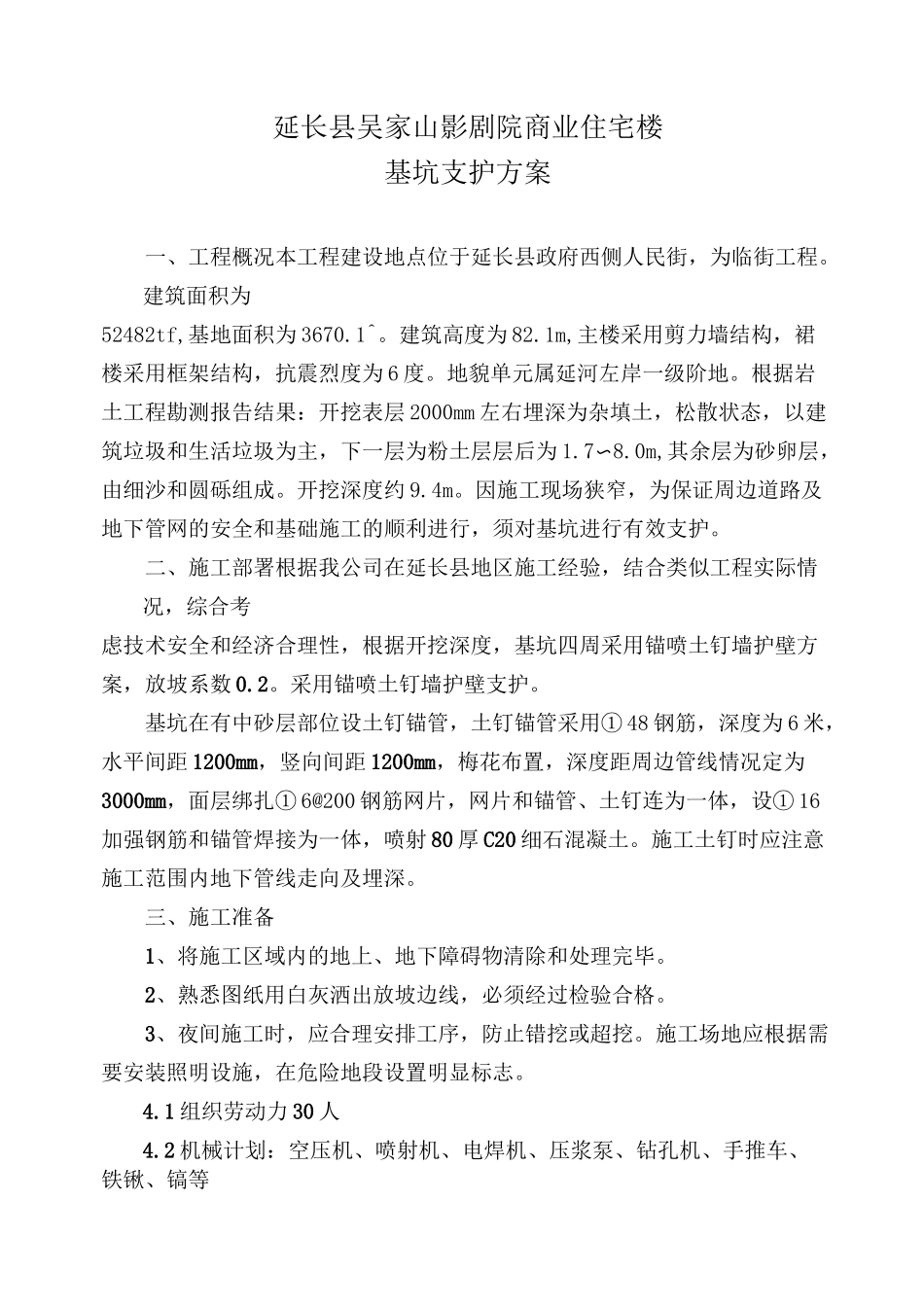

延长县吴家山影剧院商业住宅楼基坑支护施工方案审批审核编制2015 年 7 月 25 日延长县吴家山影剧院商业住宅楼基坑支护方案一、工程概况本工程建设地点位于延长县政府西侧人民街，为临街工程。建筑面积为52482tf,基地面积为 3670.1^。建筑高度为 82.1m,主楼采用剪力墙结构，裙楼采用框架结构，抗震烈度为 6 度。地貌单元属延河左岸一级阶地。根据岩土工程勘测报告结果：开挖表层 2000mm 左右埋深为杂填土，松散状态，以建筑垃圾和生活垃圾为主，下一层为粉土层层后为 1.7〜8.0m,其余层为砂卵层，由细沙和圆砾组成。开挖深度约 9.4m。因施工现场狭窄，为保证周边道路及地下管网的安全和基础施工的顺利进行，须对基坑进行有效支护。二、施工部署根据我公司在延长县地区施工经验，结合类似工程实际情况，综合考虑技术安全和经济合理性，根据开挖深度，基坑四周采用锚喷土钉墙护壁方案，放坡系数 0.2。采用锚喷土钉墙护壁支护。基坑在有中砂层部位设土钉锚管，土钉锚管采用① 48 钢筋，深度为 6 米，水平间距 1200mm，竖向间距 1200mm，梅花布置，深度距周边管线情况定为3000mm，面层绑扎① 6@200 钢筋网片，网片和锚管、土钉连为一体，设① 16加强钢筋和锚管焊接为一体，喷射 80 厚 C20 细石混凝土。施工土钉时应注意施工范围内地下管线走向及埋深。三、施工准备1、将施工区域内的地上、地下障碍物清除和处理完毕。2、熟悉图纸用白灰洒出放坡边线，必须经过检验合格。3、夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段设置明显标志。4.1 组织劳动力 30 人4.2 机械计划：空压机、喷射机、电焊机、压浆泵、钻孔机、手推车、铁锹、镐等四、施工程序平整场地挖土方一基坑边 0.2 放坡放土钉空位一机械成孑「设置安放土钉一注浆一绑扎钢筋网片及加强筋―土钉制作1焊井字型锚固筋喷射砼面层五、土钉墙施工质量标准土钉墙支护工程质量检验标准项目检查项目允许偏差或允许值检查方法单位数值主控项目锚管土钉长度mm土 30用钢尺量土钉位置mm土 100用钢尺量成孔倾角斜度度土 1测洛阳铲斜角浆体强度设计要求试样送检注浆量大于理论计算浆量检查计量数据土钉墙面厚度mm±10用钢尺量墙体强度设计要求试样送检六、施工要点及要求6.1 周围临近建筑物大角设沉降观测点，设建筑物位移参照点，坑壁四周设滑移观测点。以上观测点每天派专人观测一次做好观测记录。6.2 根据现场情况须先将...
