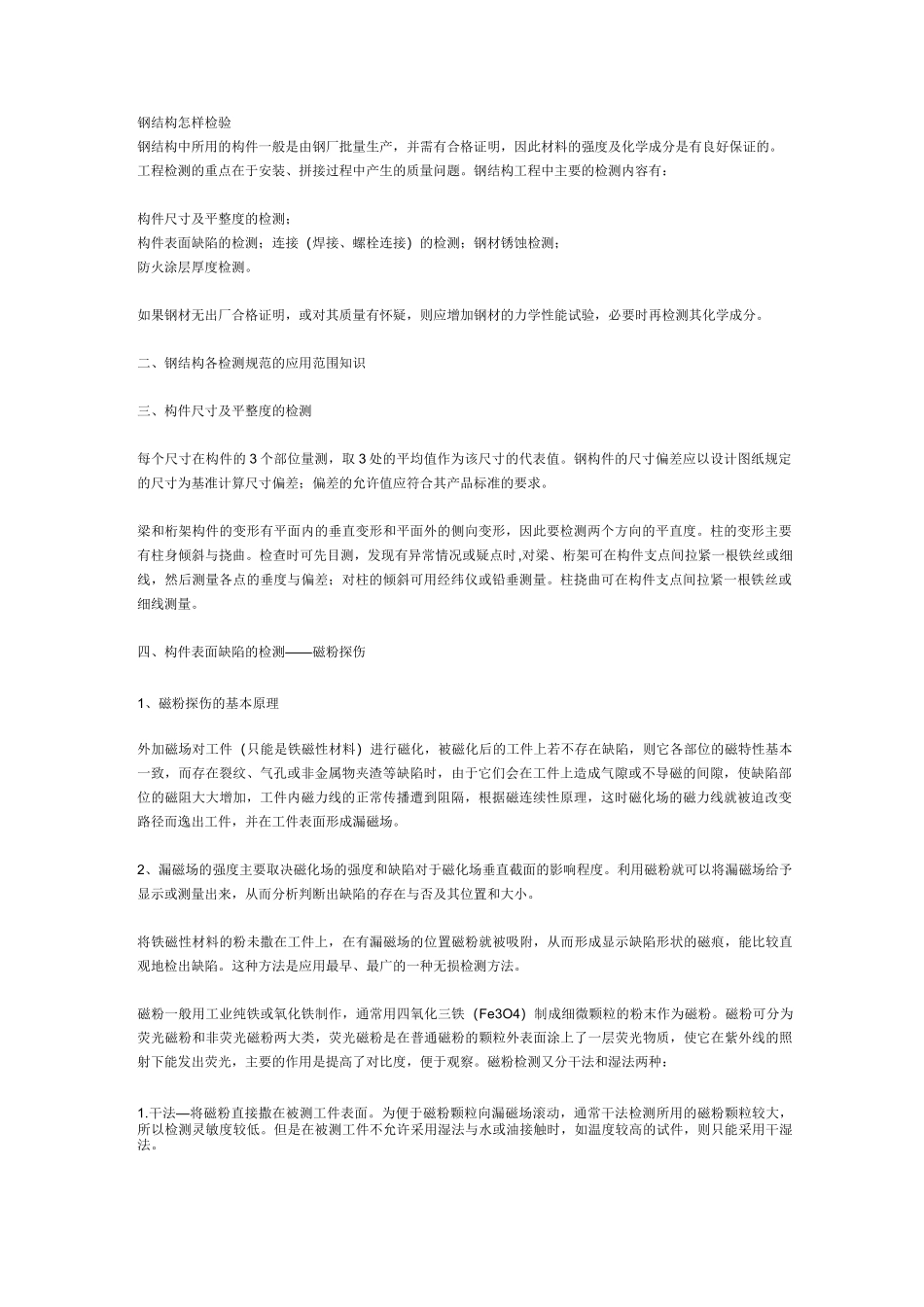

钢结构怎样检验钢结构中所用的构件一般是由钢厂批量生产，并需有合格证明，因此材料的强度及化学成分是有良好保证的
工程检测的重点在于安装、拼接过程中产生的质量问题
钢结构工程中主要的检测内容有：构件尺寸及平整度的检测；构件表面缺陷的检测；连接（焊接、螺栓连接）的检测；钢材锈蚀检测；防火涂层厚度检测
如果钢材无出厂合格证明，或对其质量有怀疑，则应增加钢材的力学性能试验，必要时再检测其化学成分
二、钢结构各检测规范的应用范围知识三、构件尺寸及平整度的检测每个尺寸在构件的 3 个部位量测，取 3 处的平均值作为该尺寸的代表值
钢构件的尺寸偏差应以设计图纸规定的尺寸为基准计算尺寸偏差；偏差的允许值应符合其产品标准的要求
梁和桁架构件的变形有平面内的垂直变形和平面外的侧向变形，因此要检测两个方向的平直度
柱的变形主要有柱身倾斜与挠曲
检查时可先目测，发现有异常情况或疑点时,对梁、桁架可在构件支点间拉紧一根铁丝或细线，然后测量各点的垂度与偏差；对柱的倾斜可用经纬仪或铅垂测量
柱挠曲可在构件支点间拉紧一根铁丝或细线测量
四、构件表面缺陷的检测——磁粉探伤1、磁粉探伤的基本原理外加磁场对工件（只能是铁磁性材料）进行磁化，被磁化后的工件上若不存在缺陷，则它各部位的磁特性基本一致，而存在裂纹、气孔或非金属物夹渣等缺陷时，由于它们会在工件上造成气隙或不导磁的间隙，使缺陷部位的磁阻大大增加，工件内磁力线的正常传播遭到阻隔，根据磁连续性原理，这时磁化场的磁力线就被迫改变路径而逸出工件，并在工件表面形成漏磁场
2、漏磁场的强度主要取决磁化场的强度和缺陷对于磁化场垂直截面的影响程度
利用磁粉就可以将漏磁场给予显示或测量出来，从而分析判断出缺陷的存在与否及其位置和大小
将铁磁性材料的粉未撒在工件上，在有漏磁场的位置磁粉就被吸附，从而形成显示缺陷形状的磁痕，能比较直观地检出缺陷
这种方法是应用最早、最广的一种无
