铸铁排水管技术交底

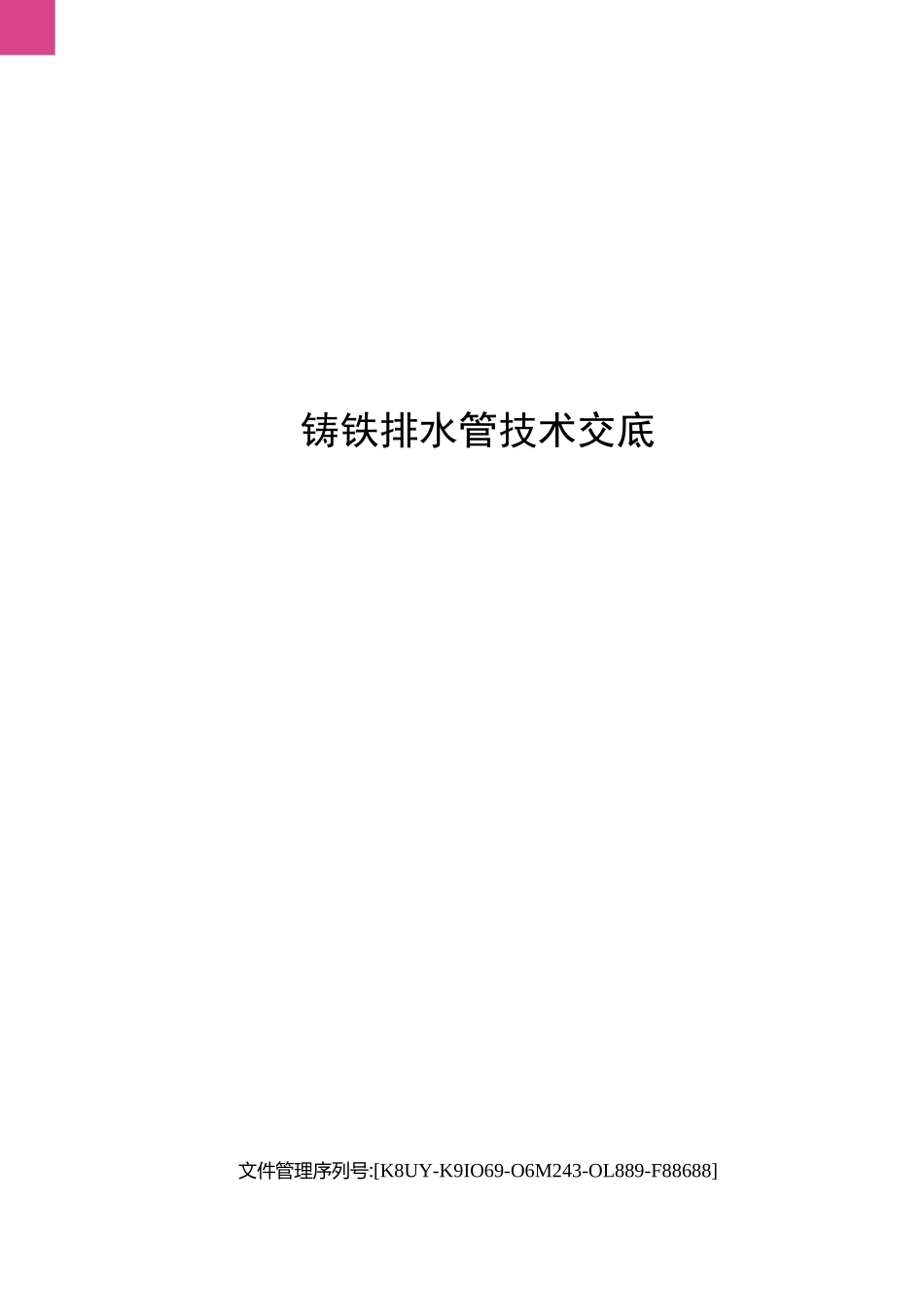

铸铁排水管技术交底_第1页
1/6

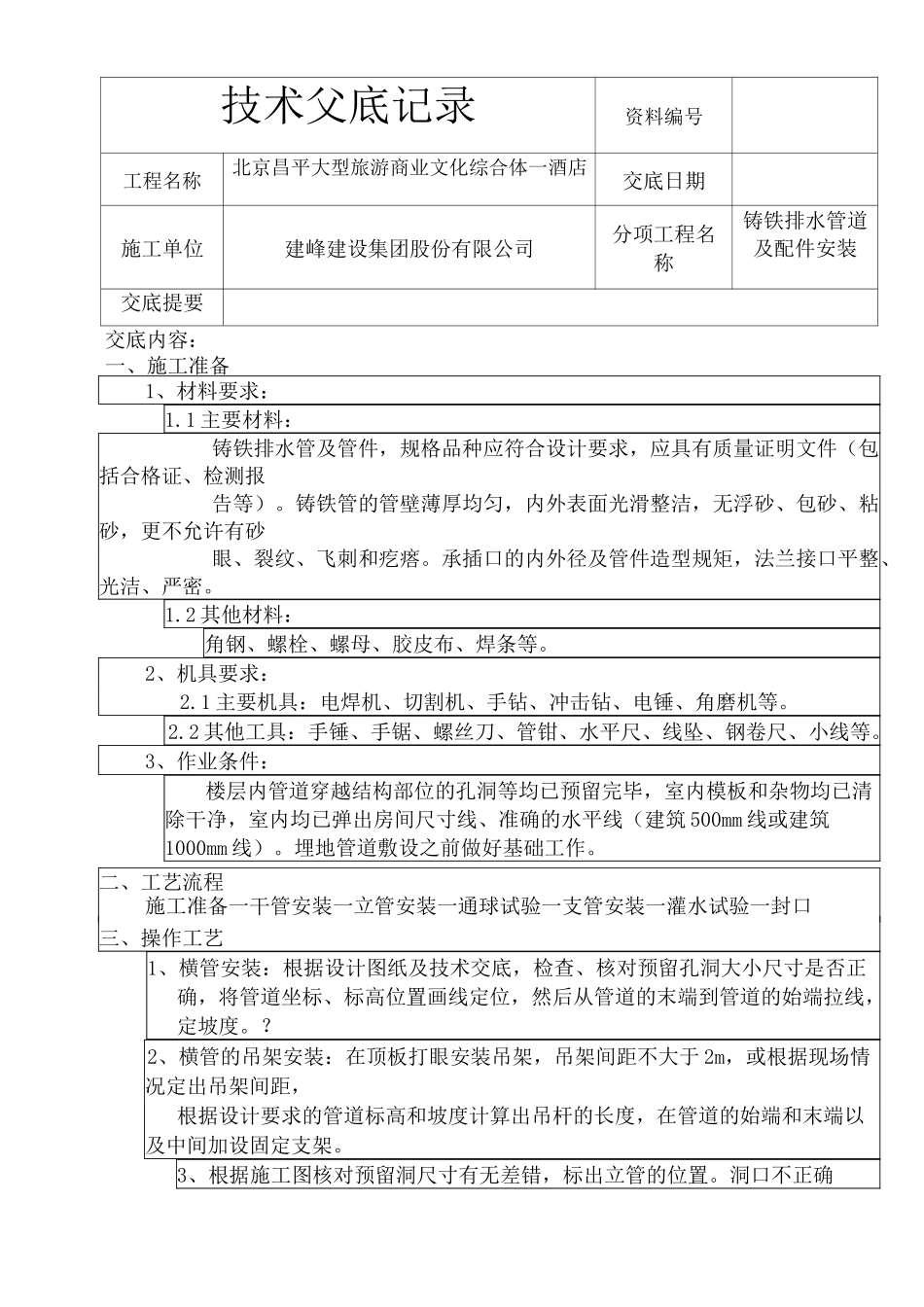

铸铁排水管技术交底_第2页
2/6

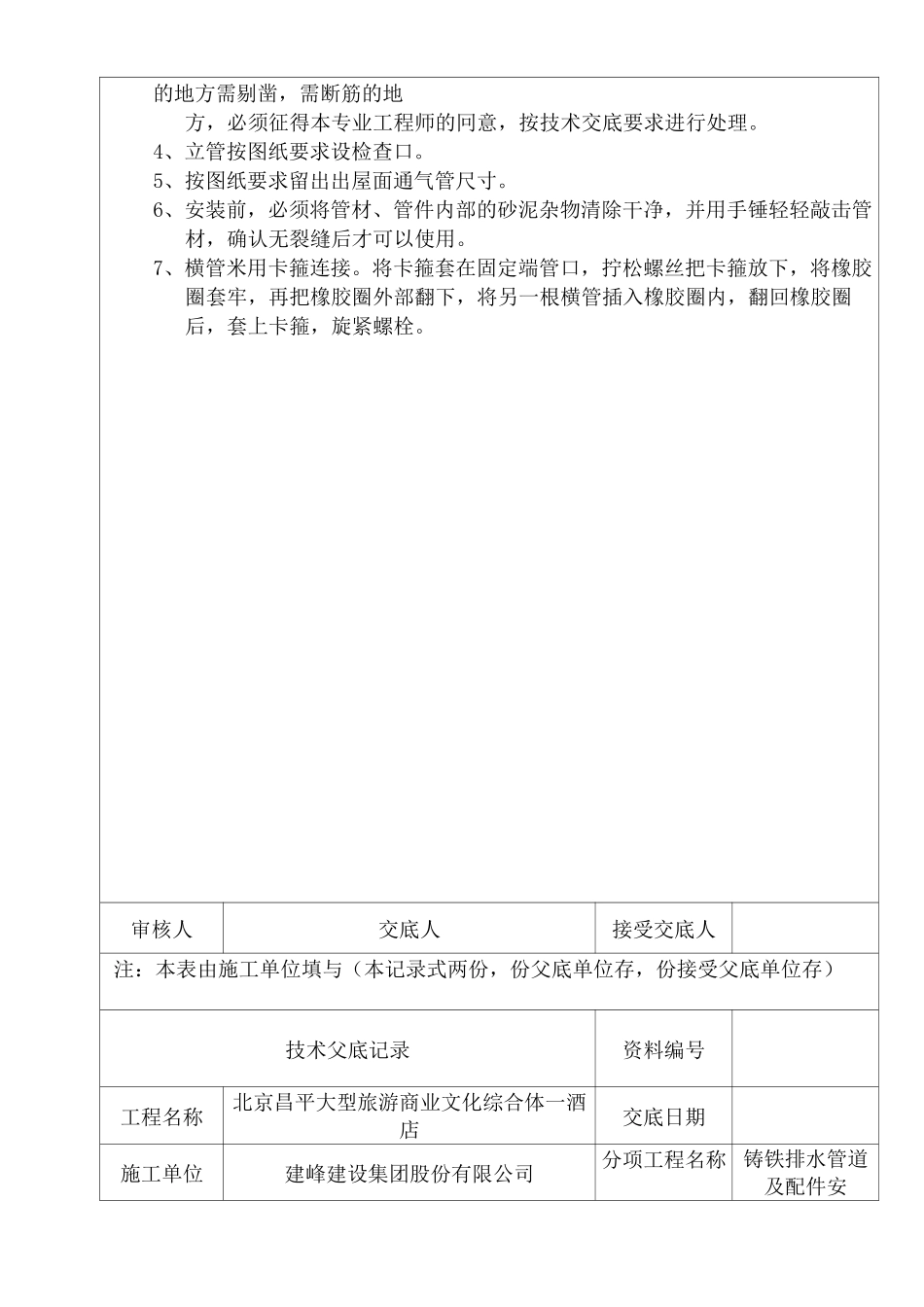

铸铁排水管技术交底_第3页
3/6
铸铁排水管技术交底文件管理序列号:[K8UY-K9IO69-O6M243-OL889-F88688]技术父底记录资料编号工程名称北京昌平大型旅游商业文化综合体一酒店交底日期施工单位建峰建设集团股份有限公司分项工程名称铸铁排水管道及配件安装交底提要交底内容:一、施工准备1、材料要求:1.1 主要材料:铸铁排水管及管件,规格品种应符合设计要求,应具有质量证明文件(包括合格证、检测报告等)。铸铁管的管壁薄厚均匀,内外表面光滑整洁,无浮砂、包砂、粘砂,更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩,法兰接口平整、光洁、严密。1.2 其他材料:角钢、螺栓、螺母、胶皮布、焊条等。2、机具要求:2.1 主要机具:电焊机、切割机、手钻、冲击钻、电锤、角磨机等。2.2 其他工具:手锤、手锯、螺丝刀、管钳、水平尺、线坠、钢卷尺、小线等。3、作业条件:楼层内管道穿越结构部位的孔洞等均已预留完毕,室内模板和杂物均已清除干净,室内均已弹出房间尺寸线、准确的水平线(建筑 500mm 线或建筑1000mm 线)。埋地管道敷设之前做好基础工作。二、工艺流程施工准备一干管安装一立管安装一通球试验一支管安装一灌水试验一封口三、操作工艺1、横管安装:根据设计图纸及技术交底,检查、核对预留孔洞大小尺寸是否正确,将管道坐标、标高位置画线定位,然后从管道的末端到管道的始端拉线,定坡度。?2、横管的吊架安装:在顶板打眼安装吊架,吊架间距不大于 2m,或根据现场情况定出吊架间距,根据设计要求的管道标高和坡度计算出吊杆的长度,在管道的始端和末端以及中间加设固定支架。3、根据施工图核对预留洞尺寸有无差错,标出立管的位置。洞口不正确的地方需剔凿,需断筋的地方,必须征得本专业工程师的冋意,按技术交底要求进行处理。4、立管按图纸要求设检查口。5、按图纸要求留出出屋面通气管尺寸。6、安装前,必须将管材、管件内部的砂泥杂物清除干净,并用手锤轻轻敲击管材,确认无裂缝后才可以使用。7、横管米用卡箍连接。将卡箍套在固定端管口,拧松螺丝把卡箍放下,将橡胶圈套牢,再把橡胶圈外部翻下,将另一根横管插入橡胶圈内,翻回橡胶圈后,套上卡箍,旋紧螺栓。审核人交底人接受交底人注:本表由施工单位填与(本记录式两份,份父底单位存,份接受父底单位存)技术父底记录资料编号工程名称北京昌平大型旅游商业文化综合体一酒店交底日期施工单位建峰建设集团股份有限公司分项工程名称 铸铁排水管道及配件安装交底提要交底内容...
