UPS不间断电源-施工设计方案(范本)

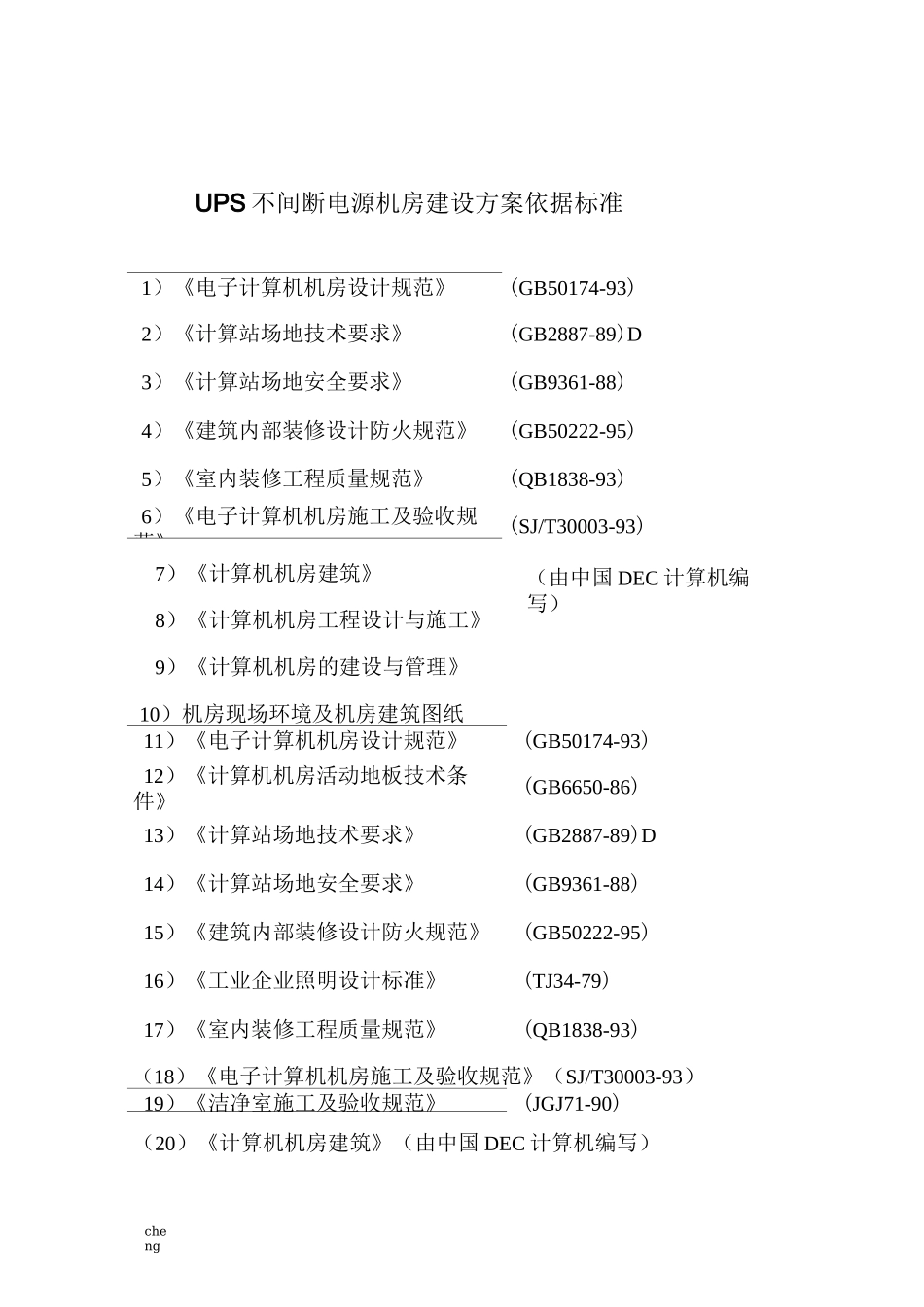

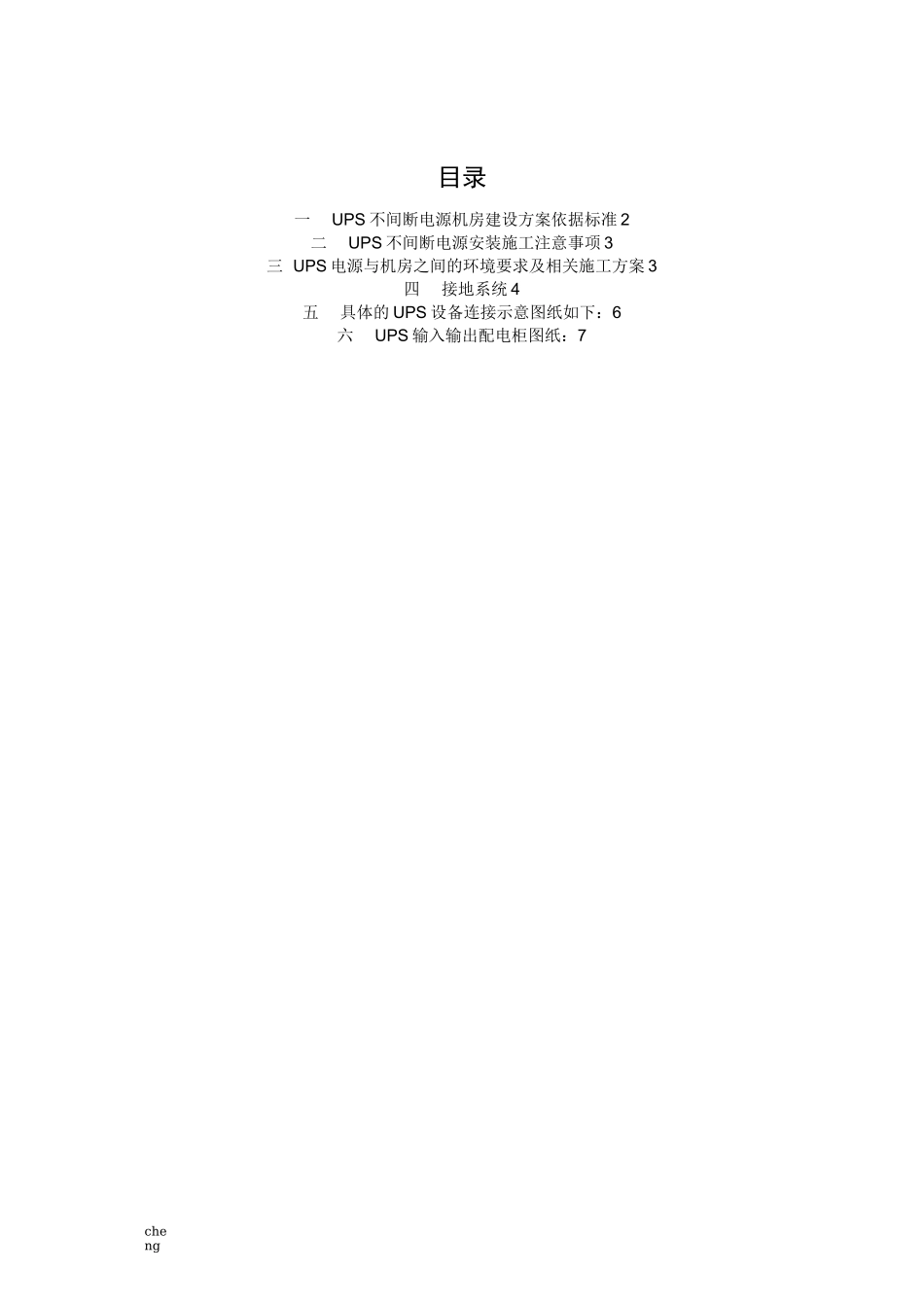

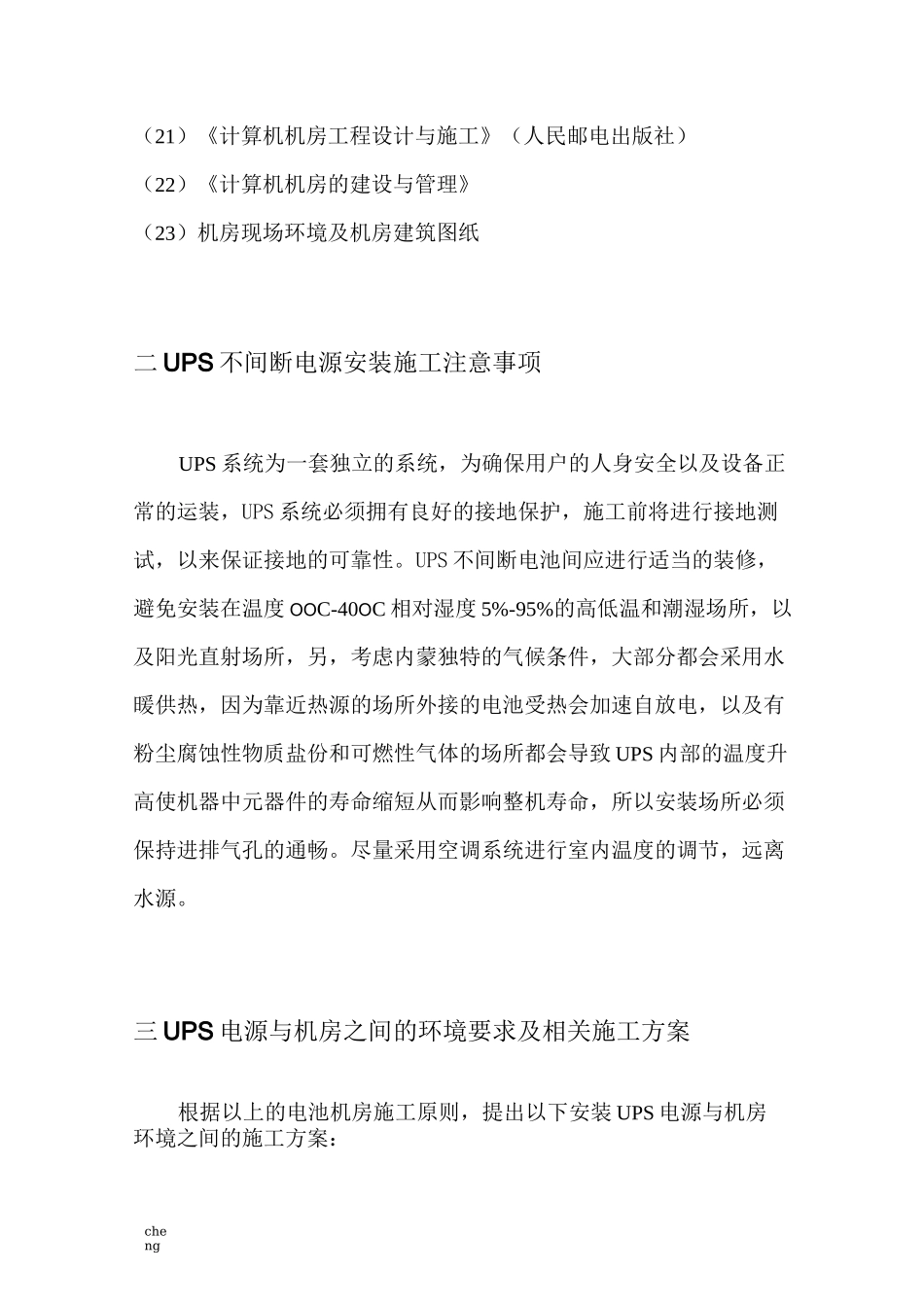

cheng目录一UPS 不间断电源机房建设方案依据标准 2二UPS 不间断电源安装施工注意事项 3三 UPS 电源与机房之间的环境要求及相关施工方案 3四接地系统 4五具体的 UPS 设备连接示意图纸如下：6六UPS 输入输出配电柜图纸：7（由中国 DEC 计算机编写）chengUPS 不间断电源机房建设方案依据标准1）《电子计算机机房设计规范》(GB50174-93)2）《计算站场地技术要求》(GB2887-89)D3）《计算站场地安全要求》(GB9361-88)4）《建筑内部装修设计防火规范》(GB50222-95)5）《室内装修工程质量规范》(QB1838-93)6）《电子计算机机房施工及验收规范》(SJ/T30003-93)7）《计算机机房建筑》8）《计算机机房工程设计与施工》9）《计算机机房的建设与管理》10）机房现场环境及机房建筑图纸11）《电子计算机机房设计规范》(GB50174-93)12）《计算机机房活动地板技术条件》(GB6650-86)13）《计算站场地技术要求》(GB2887-89)D14）《计算站场地安全要求》(GB9361-88)15）《建筑内部装修设计防火规范》(GB50222-95)16）《工业企业照明设计标准》(TJ34-79)17）《室内装修工程质量规范》(QB1838-93)（18）《电子计算机机房施工及验收规范》（SJ/T30003-93）19）《洁净室施工及验收规范》(JGJ71-90)（20）《计算机机房建筑》（由中国 DEC 计算机编写）cheng（21）《计算机机房工程设计与施工》（人民邮电出版社）（22）《计算机机房的建设与管理》（23）机房现场环境及机房建筑图纸二 UPS 不间断电源安装施工注意事项UPS 系统为一套独立的系统，为确保用户的人身安全以及设备正常的运装，UPS 系统必须拥有良好的接地保护，施工前将进行接地测试，以来保证接地的可靠性。UPS 不间断电池间应进行适当的装修，避免安装在温度 OOC-40OC 相对湿度 5%-95%的高低温和潮湿场所，以及阳光直射场所，另，考虑内蒙独特的气候条件，大部分都会采用水暖供热，因为靠近热源的场所外接的电池受热会加速自放电，以及有粉尘腐蚀性物质盐份和可燃性气体的场所都会导致 UPS 内部的温度升高使机器中元器件的寿命缩短从而影响整机寿命，所以安装场所必须保持进排气孔的通畅。尽量采用空调系统进行室内温度的调节，远离水源。三 UPS 电源与机房之间的环境要求及相关施工方案根据以上的电池机房施工原则，提出以下安装 UPS 电源与机房环境之间的施工方案：cheng一由于要求 UPS 不间断电源延时 8 个小时，DC 电压为 48V,故该 UPS 共需要 12V100AH 的蓄电池 ...
