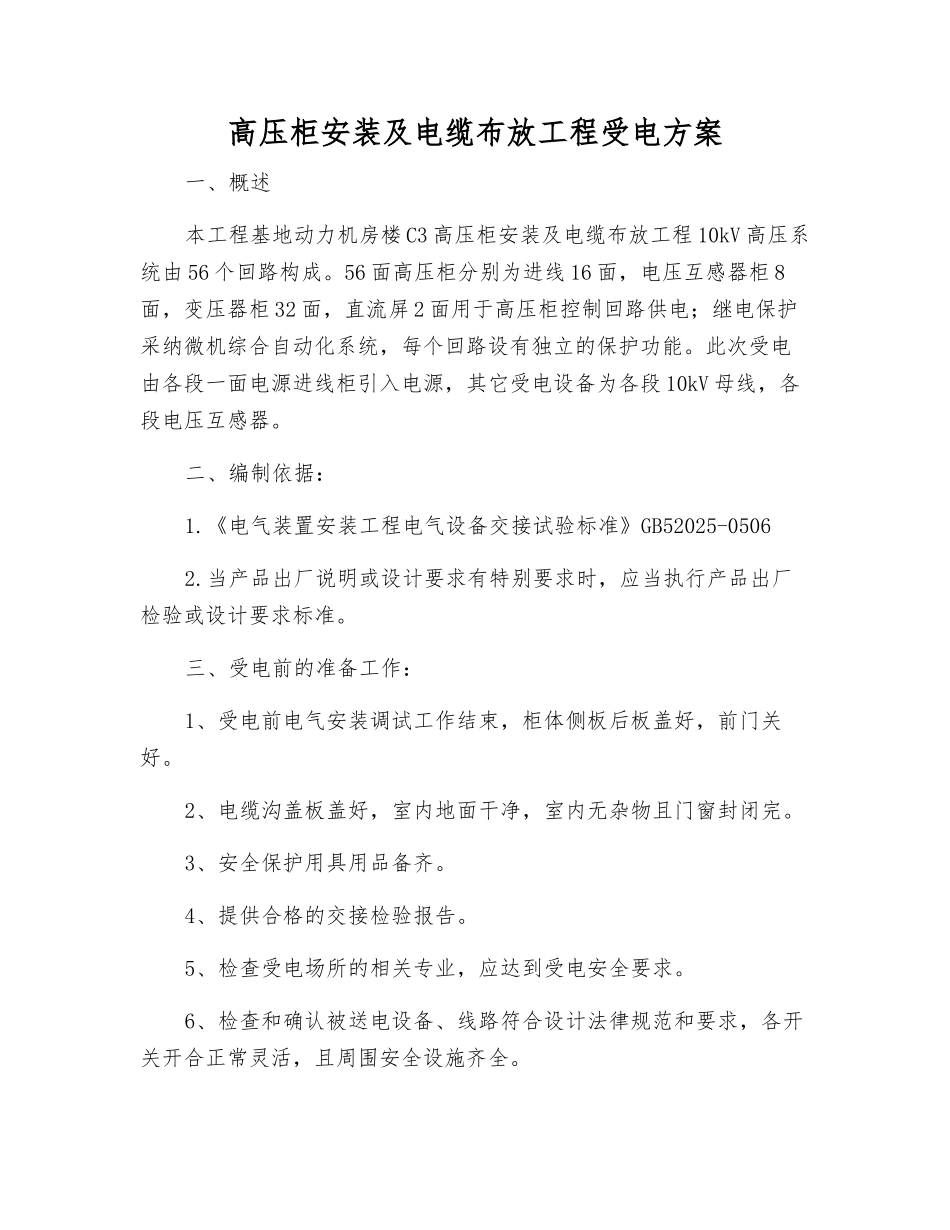

高压柜安装及电缆布放工程受电方案一、概述本工程基地动力机房楼 C3 高压柜安装及电缆布放工程 10kV 高压系统由 56 个回路构成
56 面高压柜分别为进线 16 面，电压互感器柜 8面，变压器柜 32 面，直流屏 2 面用于高压柜控制回路供电；继电保护采纳微机综合自动化系统，每个回路设有独立的保护功能
此次受电由各段一面电源进线柜引入电源，其它受电设备为各段 10kV 母线，各段电压互感器
二、编制依据：1
《电气装置安装工程电气设备交接试验标准》GB52025-05062
当产品出厂说明或设计要求有特别要求时，应当执行产品出厂检验或设计要求标准
三、受电前的准备工作：1、受电前电气安装调试工作结束，柜体侧板后板盖好，前门关好
2、电缆沟盖板盖好，室内地面干净，室内无杂物且门窗封闭完
3、安全保护用具用品备齐
4、提供合格的交接检验报告
5、检查受电场所的相关专业，应达到受电安全要求
6、检查和确认被送电设备、线路符合设计法律规范和要求，各开关开合正常灵活，且周围安全设施齐全

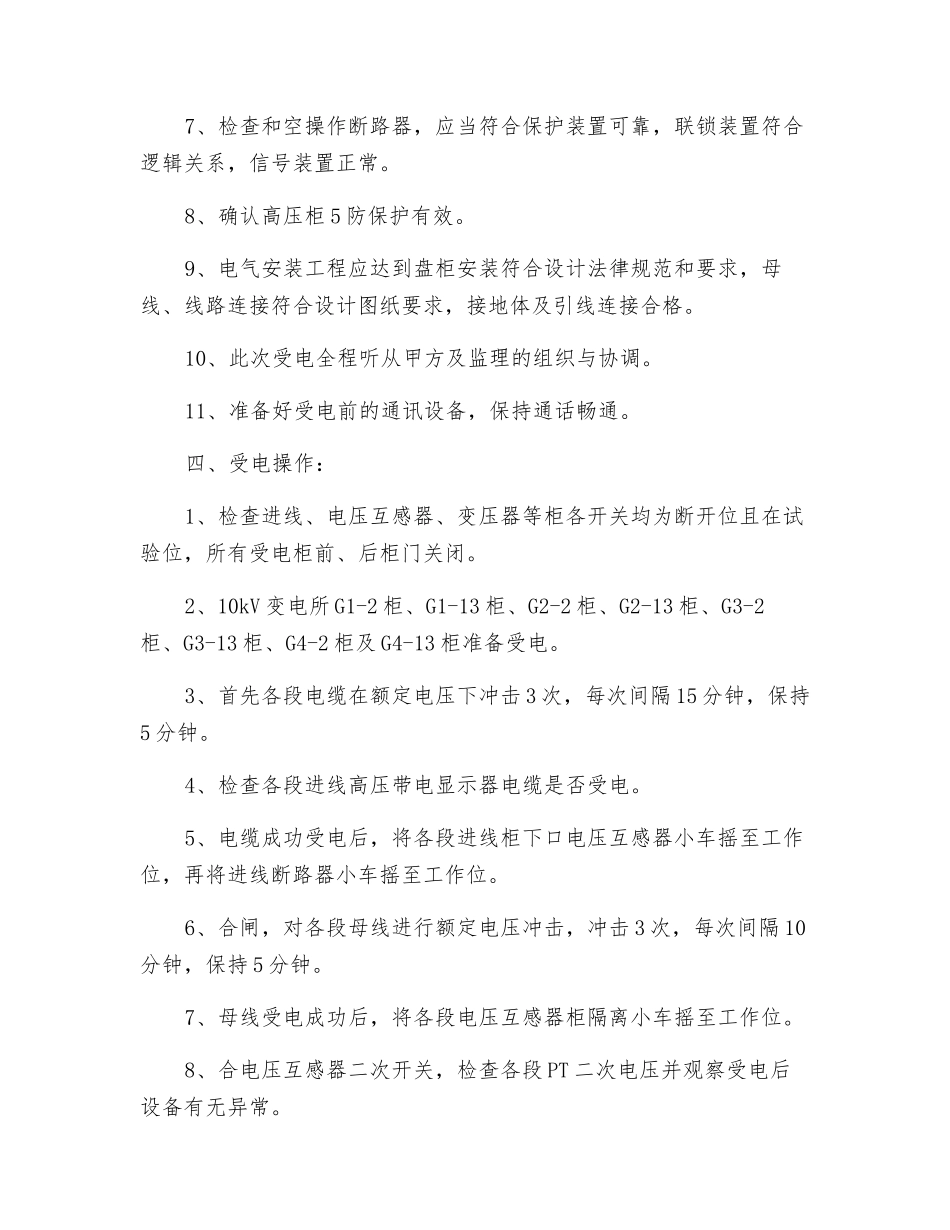

7、检查和空操作断路器，应当符合保护装置可靠，联锁装置符合逻辑关系，信号装置正常
8、确认高压柜 5 防保护有效
9、电气安装工程应达到盘柜安装符合设计法律规范和要求，母线、线路连接符合设计图纸要求，接地体及引线连接合格
10、此次受电全程听从甲方及监理的组织与协调
11、准备好受电前的通讯设备，保持通话畅通
四、受电操作：1、检查进线、电压互感器、变压器等柜各开关均为断开位且在试验位，所有受电柜前、后柜门关闭
2、10kV 变电所 G1-2 柜、G1-13 柜、G2-2 柜、G2-13 柜、G3-2柜、G3-13 柜、G4-2 柜及 G4-13 柜准备受电
3、首先各段电缆在额定电压下冲击 3 次，每次间隔 15 分钟，保持5 分钟
4、检查各段进线高压带电显示器电缆是否受电

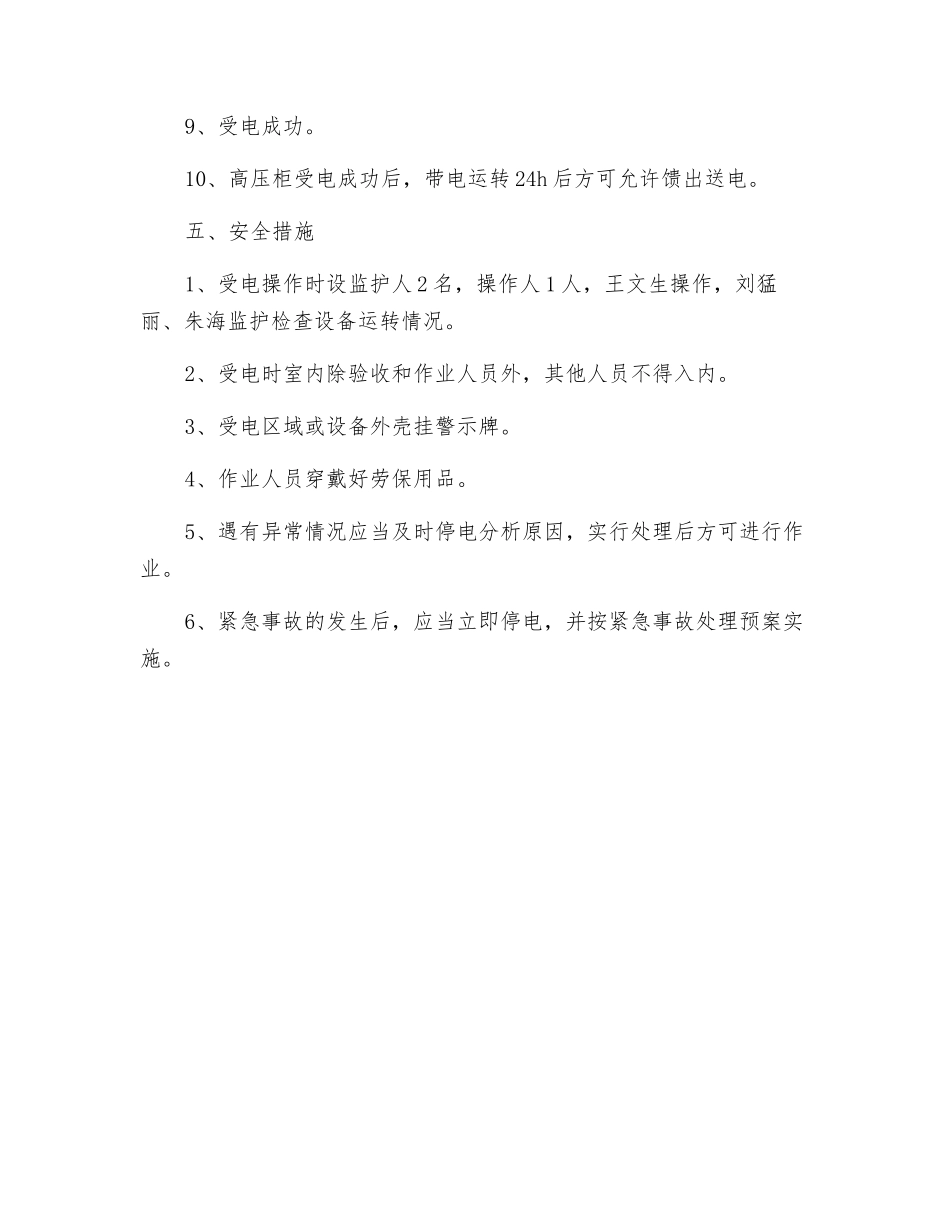

5、电缆成功受电后
