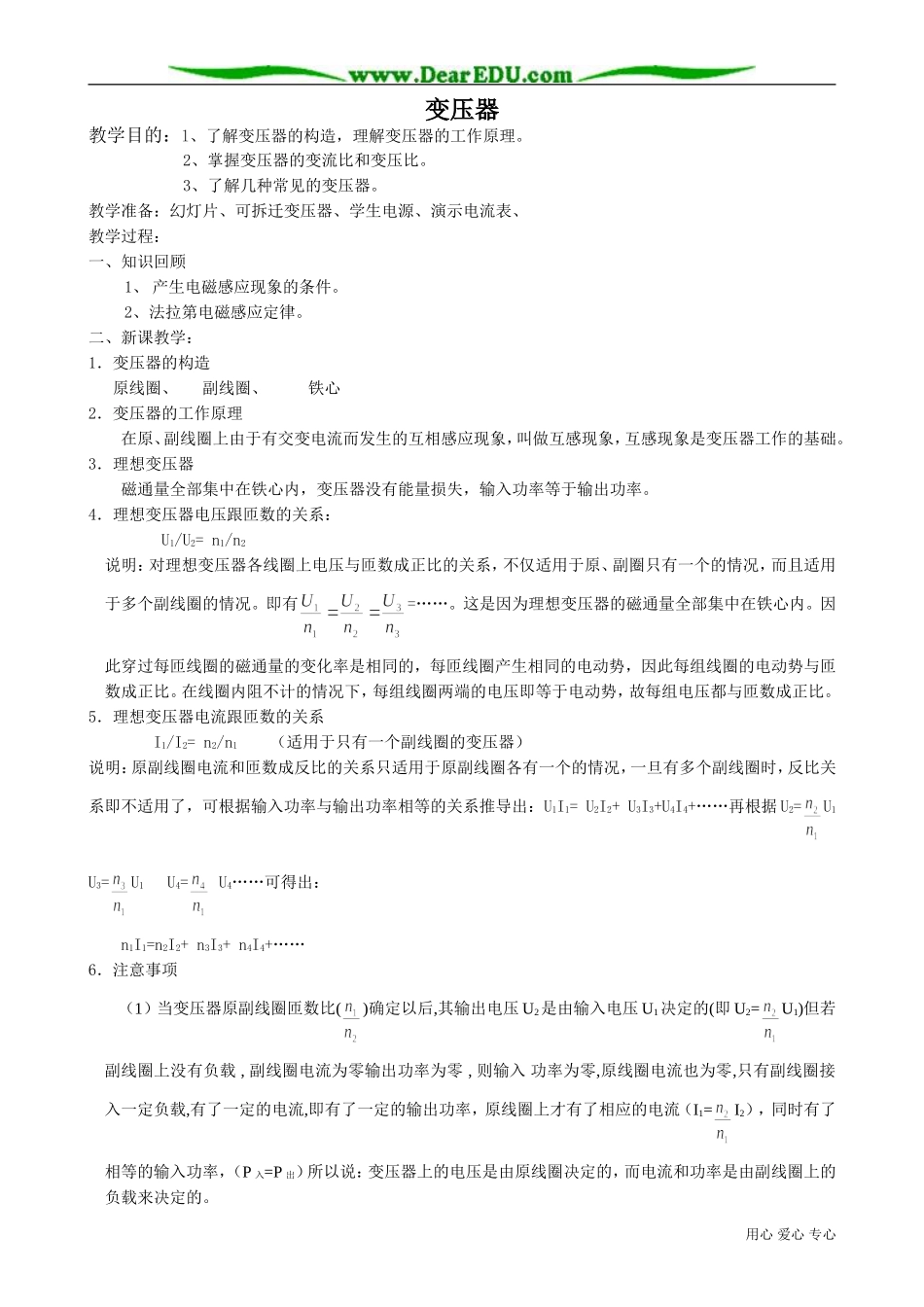

变压器教学目的：l、了解变压器的构造，理解变压器的工作原理。2、掌握变压器的变流比和变压比。3、了解几种常见的变压器。教学准备：幻灯片、可拆迁变压器、学生电源、演示电流表、教学过程：一、知识回顾1、 产生电磁感应现象的条件。2、法拉第电磁感应定律。二、新课教学：1．变压器的构造 原线圈、 副线圈、 铁心2．变压器的工作原理 在原、副线圈上由于有交变电流而发生的互相感应现象，叫做互感现象，互感现象是变压器工作的基础。3．理想变压器磁通量全部集中在铁心内，变压器没有能量损失，输入功率等于输出功率。4．理想变压器电压跟匝数的关系： U1/U2= n1/n2说明：对理想变压器各线圈上电压与匝数成正比的关系，不仅适用于原、副圈只有一个的情况，而且适用于多个副线圈的情况。即有=……。这是因为理想变压器的磁通量全部集中在铁心内。因此穿过每匝线圈的磁通量的变化率是相同的，每匝线圈产生相同的电动势，因此每组线圈的电动势与匝数成正比。在线圈内阻不计的情况下，每组线圈两端的电压即等于电动势，故每组电压都与匝数成正比。5．理想变压器电流跟匝数的关系I1/I2= n2/n1 （适用于只有一个副线圈的变压器）说明：原副线圈电流和匝数成反比的关系只适用于原副线圈各有一个的情况，一旦有多个副线圈时，反比关系即不适用了，可根据输入功率与输出功率相等的关系推导出：U1I1= U2I2+ U3I3+U4I4+……再根据 U2=U1 U3=U1 U4= U4……可得出：n1I1=n2I2+ n3I3+ n4I4+……6．注意事项（1）当变压器原副线圈匝数比()确定以后,其输出电压 U2是由输入电压 U1决定的(即 U2=U1)但若副线圈上没有负载 , 副线圈电流为零输出功率为零 , 则输入 功率为零,原线圈电流也为零,只有副线圈接入一定负载,有了一定的电流,即有了一定的输出功率，原线圈上才有了相应的电流（I1=I2），同时有了相等的输入功率，（P 入=P 出）所以说：变压器上的电压是由原线圈决定的，而电流和功率是由副线圈上的负载来决定的。用心 爱心 专心 三、例题解析【例 1】如图 16-1 所示,理想变压器铁芯上绕有 A、B、C 三个线圈，匝数比为nA:nB:nC=4:2:1,在线圈 B 和 C 的两端各接一个相同的电阻 R，当线圈 A 与交流电源连通时，交流电流表 A2的示数为 I0，则交流电表 A1的读数为_______________I0 。【分析与解】此题如果轻易用电流强度与匝数成反比的关系来解，即得出 IA=0.5I0就错了。应该注意到变压器副线圈有多组，电流反比...
