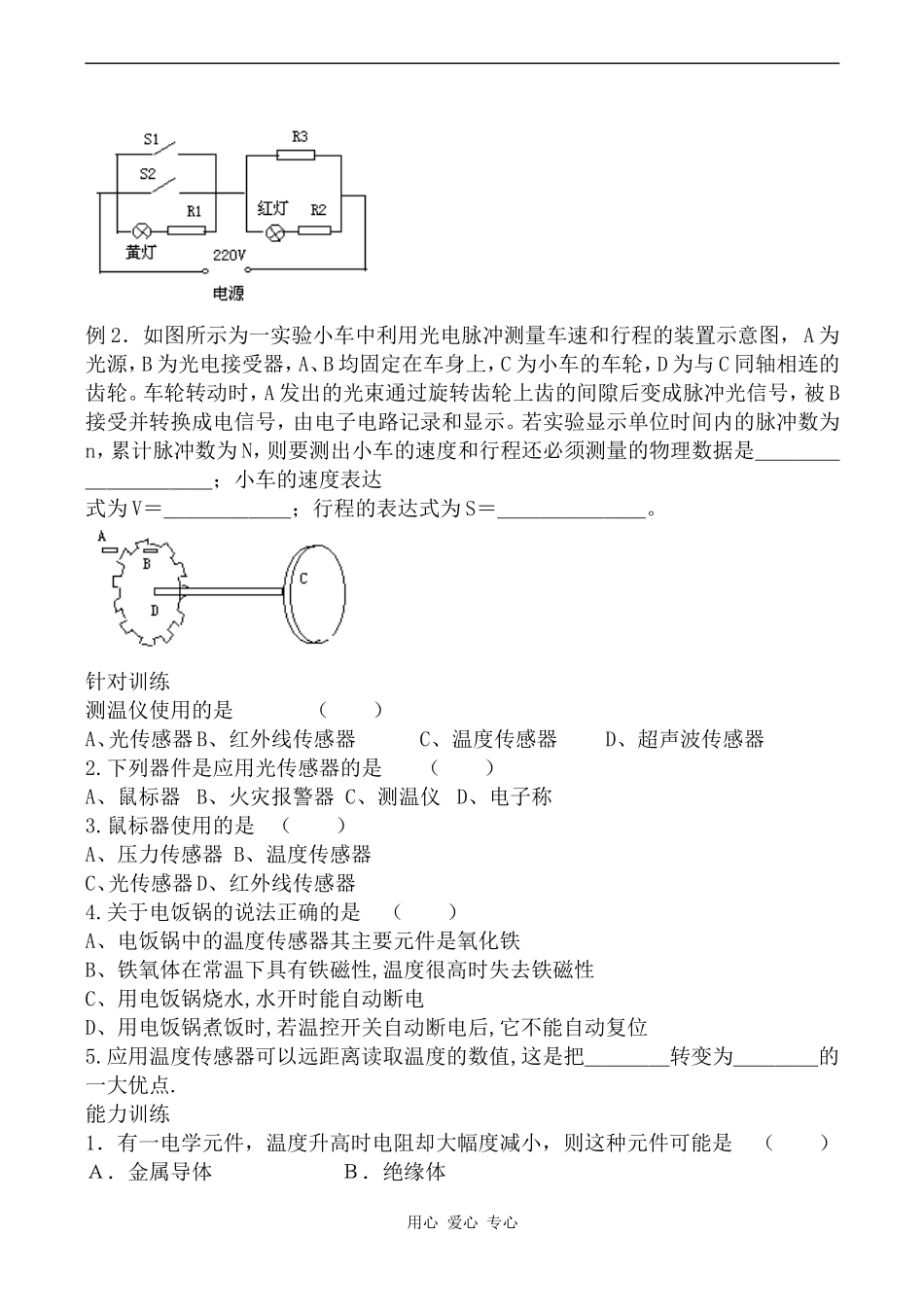

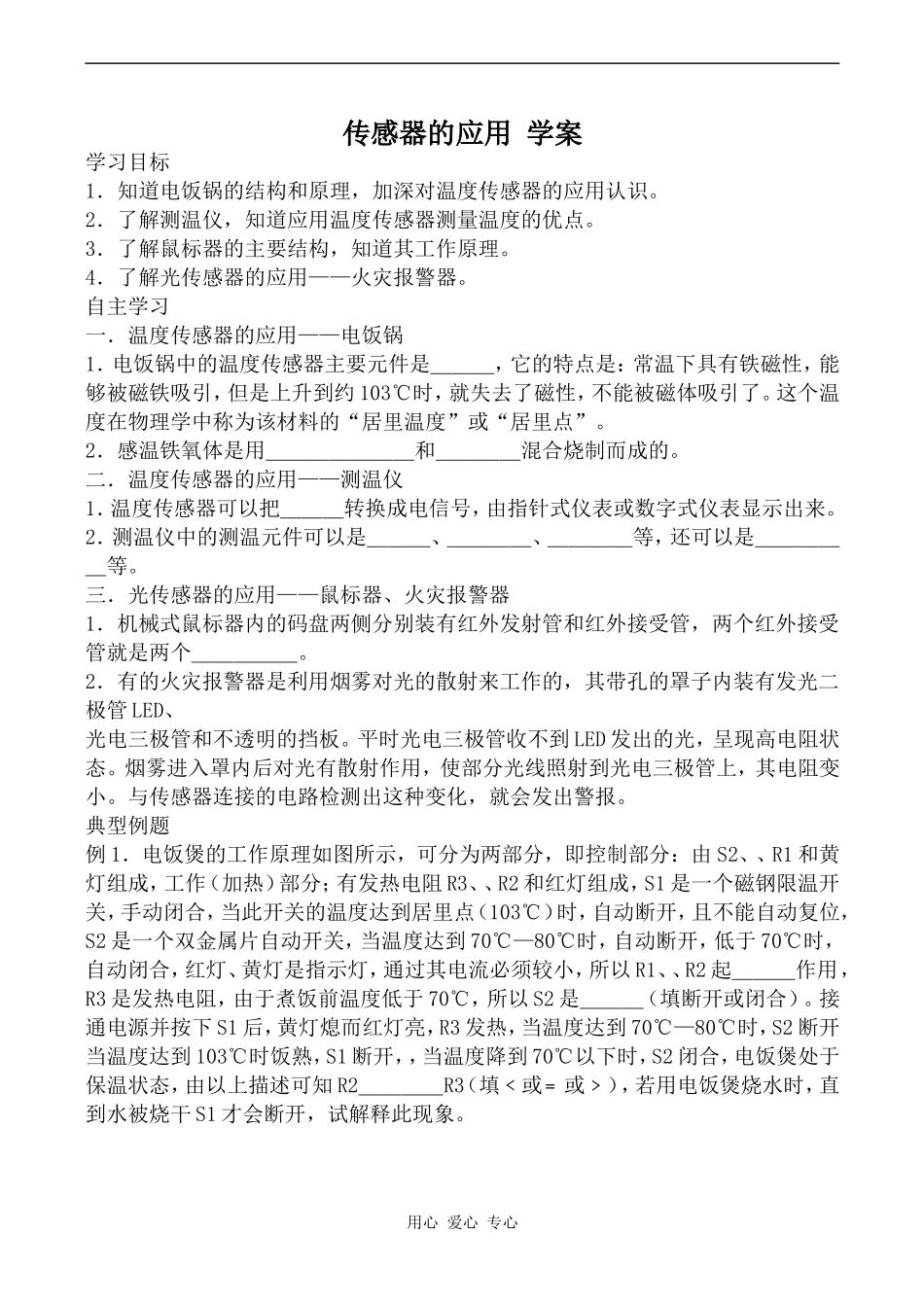

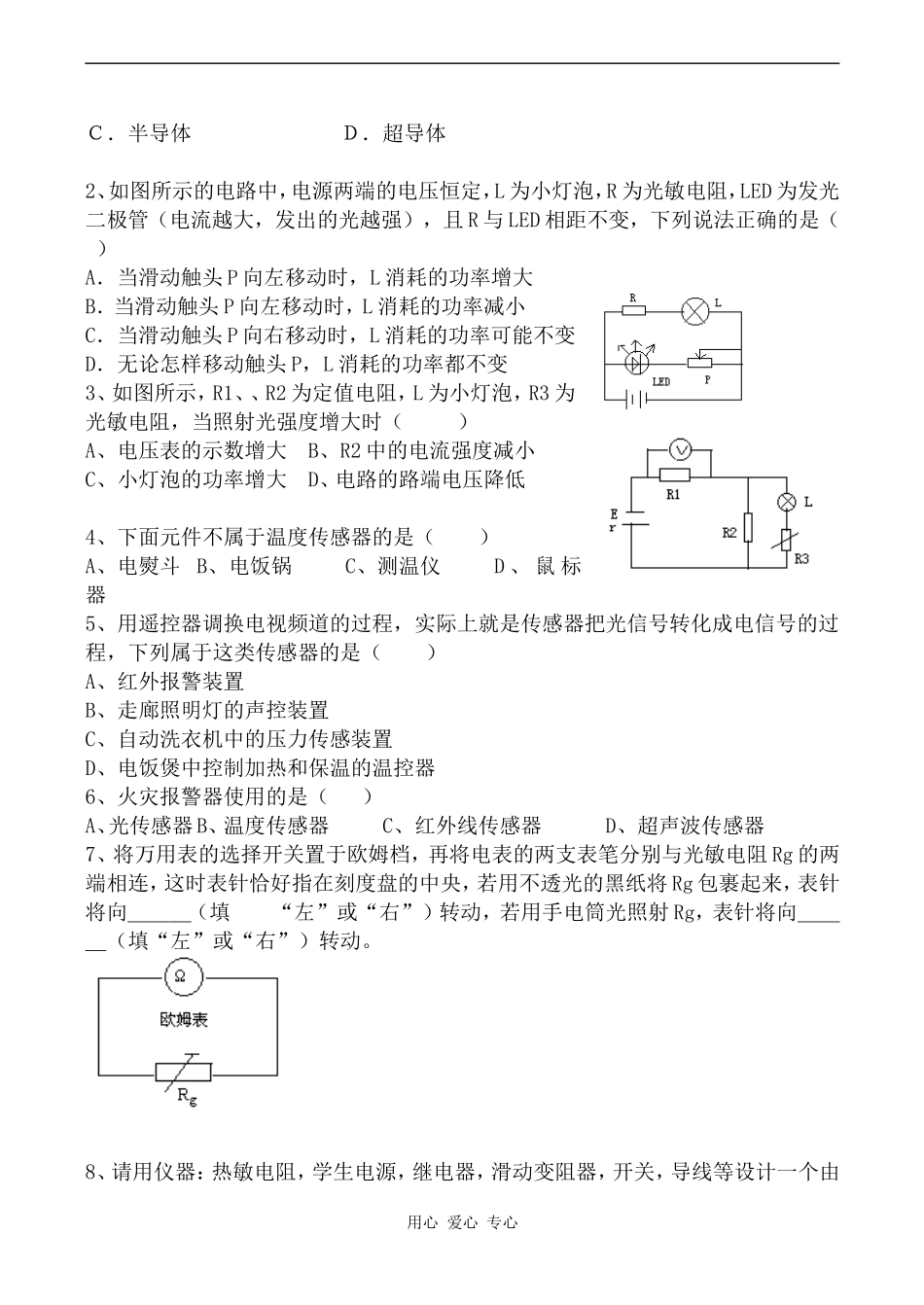

传感器的应用 学案学习目标1．知道电饭锅的结构和原理，加深对温度传感器的应用认识。2．了解测温仪，知道应用温度传感器测量温度的优点。3．了解鼠标器的主要结构，知道其工作原理。4．了解光传感器的应用——火灾报警器。自主学习一．温度传感器的应用——电饭锅1．电饭锅中的温度传感器主要元件是＿＿＿，它的特点是：常温下具有铁磁性，能够被磁铁吸引，但是上升到约 103℃时，就失去了磁性，不能被磁体吸引了。这个温度在物理学中称为该材料的“居里温度”或“居里点”。2．感温铁氧体是用＿＿＿＿＿＿＿和＿＿＿＿混合烧制而成的。二．温度传感器的应用——测温仪1．温度传感器可以把＿＿＿转换成电信号，由指针式仪表或数字式仪表显示出来。2．测温仪中的测温元件可以是＿＿＿、＿＿＿＿、＿＿＿＿等，还可以是＿＿＿＿＿等。三．光传感器的应用——鼠标器、火灾报警器1．机械式鼠标器内的码盘两侧分别装有红外发射管和红外接受管，两个红外接受管就是两个＿＿＿＿＿。2．有的火灾报警器是利用烟雾对光的散射来工作的，其带孔的罩子内装有发光二极管 LED、光电三极管和不透明的挡板。平时光电三极管收不到 LED 发出的光，呈现高电阻状态。烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小。与传感器连接的电路检测出这种变化，就会发出警报。典型例题例 1．电饭煲的工作原理如图所示，可分为两部分，即控制部分：由 S2、、R1 和黄灯组成，工作（加热）部分；有发热电阻 R3、、R2 和红灯组成，S1 是一个磁钢限温开关，手动闭合，当此开关的温度达到居里点（103℃）时，自动断开，且不能自动复位，S2 是一个双金属片自动开关，当温度达到 70℃—80℃时，自动断开，低于 70℃时，自动闭合，红灯、黄灯是指示灯，通过其电流必须较小，所以 R1、、R2 起＿＿＿作用，R3 是发热电阻，由于煮饭前温度低于 70℃，所以 S2 是＿＿＿（填断开或闭合）。接通电源并按下 S1 后，黄灯熄而红灯亮，R3 发热，当温度达到 70℃—80℃时，S2 断开当温度达到 103℃时饭熟，S1 断开，，当温度降到 70℃以下时，S2 闭合，电饭煲处于保温状态，由以上描述可知 R2＿＿＿＿R3（填﹤或﹦或﹥），若用电饭煲烧水时，直到水被烧干 S1 才会断开，试解释此现象。用心 爱心 专心 例 2．如图所示为一实验小车中利用光电脉冲测量车速和行程的装置示意图，A 为光源，B 为光电接受器，A、B 均固定在车身上，C ...
