高中物理:描述交变电流的物理量 课堂学案新人教版选修3

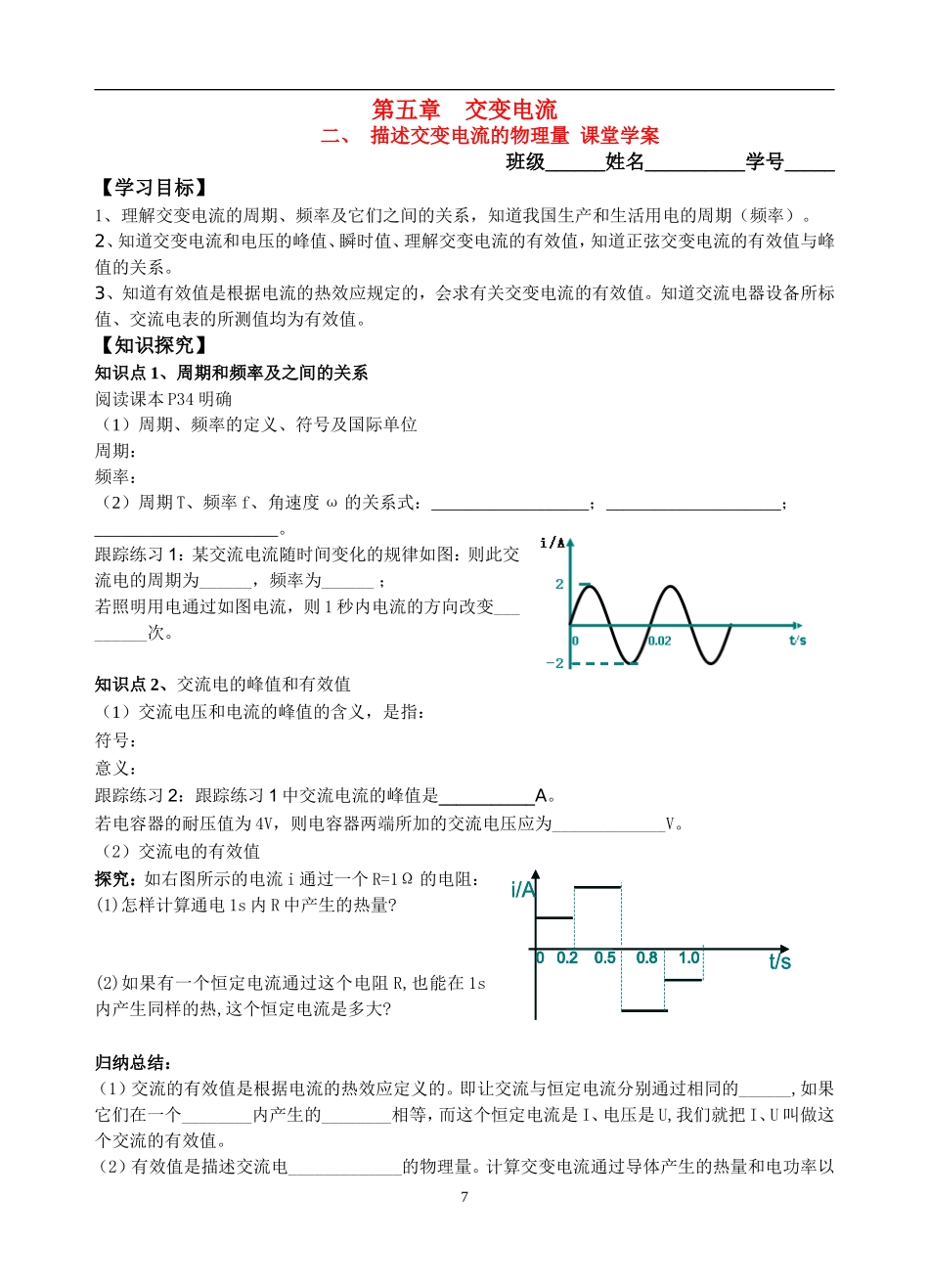

高中物理:描述交变电流的物理量 课堂学案新人教版选修3_第1页
1/4

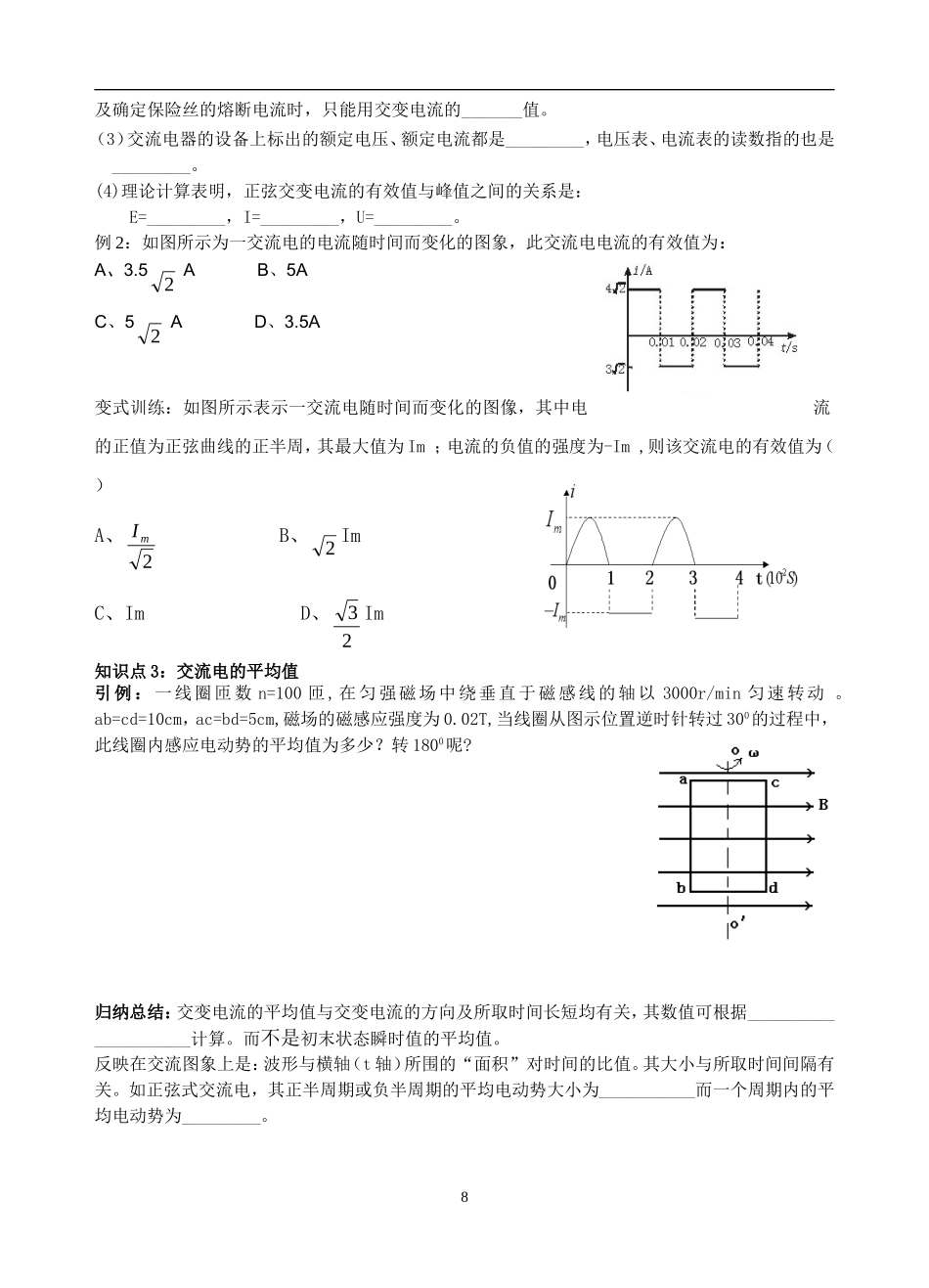

高中物理:描述交变电流的物理量 课堂学案新人教版选修3_第2页
2/4
高中物理:描述交变电流的物理量 课堂学案新人教版选修3_第3页

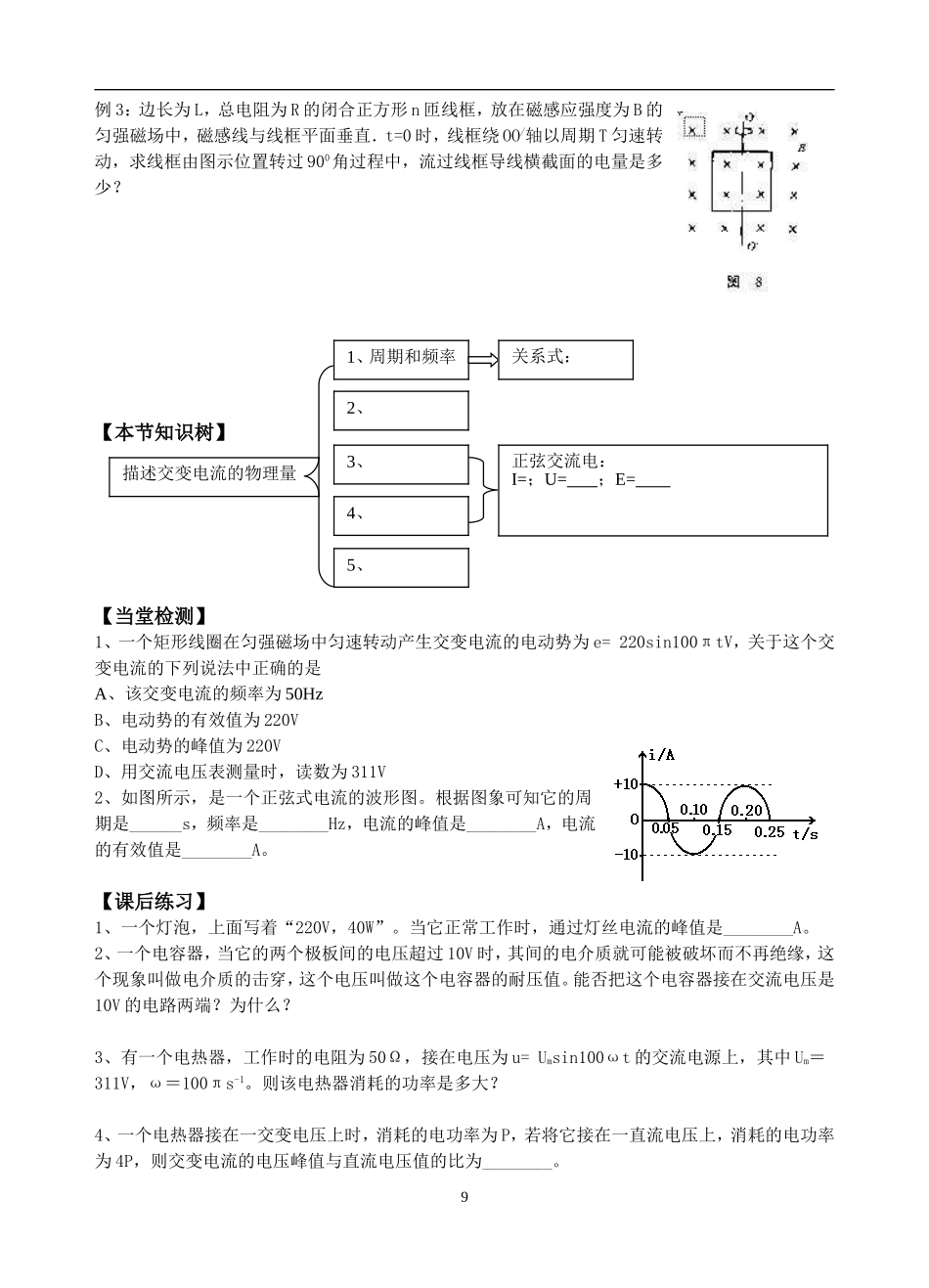

3/4
第五章 交变电流二、 描述交变电流的物理量 课堂学案班级______姓名__________学号_____【学习目标】1、理解交变电流的周期、频率及它们之间的关系,知道我国生产和生活用电的周期(频率)。2、知道交变电流和电压的峰值、瞬时值、理解交变电流的有效值,知道正弦交变电流的有效值与峰值的关系。3、知道有效值是根据电流的热效应规定的,会求有关交变电流的有效值。知道交流电器设备所标值、交流电表的所测值均为有效值。【知识探究】知识点 1、周期和频率及之间的关系阅读课本 P34 明确(1)周期、频率的定义、符号及国际单位周期:频率:(2)周期 T、频率 f、角速度 ω 的关系式:__________________;____________________;_____________________。跟踪练习 1:某交流电流随时间变化的规律如图:则此交流电的周期为______,频率为______ ;若照明用电通过如图电流,则 1 秒内电流的方向改变_________次。知识点 2、交流电的峰值和有效值(1)交流电压和电流的峰值的含义,是指:符号:意义:跟踪练习 2:跟踪练习 1 中交流电流的峰值是___________A。若电容器的耐压值为 4V,则电容器两端所加的交流电压应为_____________V。(2)交流电的有效值探究:如右图所示的电流 i 通过一个 R=1Ω 的电阻:(1)怎样计算通电 1s 内 R 中产生的热量?(2)如果有一个恒定电流通过这个电阻 R,也能在 1s内产生同样的热,这个恒定电流是多大?归纳总结:(1)交流的有效值是根据电流的热效应定义的。即让交流与恒定电流分别通过相同的______,如果它们在一个________内产生的________相等,而这个恒定电流是 I、电压是 U,我们就把 I、U 叫做这个交流的有效值。(2)有效值是描述交流电_____________的物理量。计算交变电流通过导体产生的热量和电功率以70 0.2 0.5 0.8 1.0t/si/A0 0.2 0.5 0.8 1.0t/si/A及确定保险丝的熔断电流时,只能用交变电流的_______值。(3)交流电器的设备上标出的额定电压、额定电流都是_________,电压表、电流表的读数指的也是_________。(4)理论计算表明,正弦交变电流的有效值与峰值之间的关系是:E=_________,I=_________,U=_________。例 2:如图所示为一交流电的电流随时间而变化的图象,此交流电电流的有效值为:A、3.52 A B、5A C、52 A D、3.5A变式训练:如图所示表示一交流电随时间而变化的图像,其中电流的正值为正弦曲线的正半周,其最大值为 Im ;电流的负值的强度为-Im...
