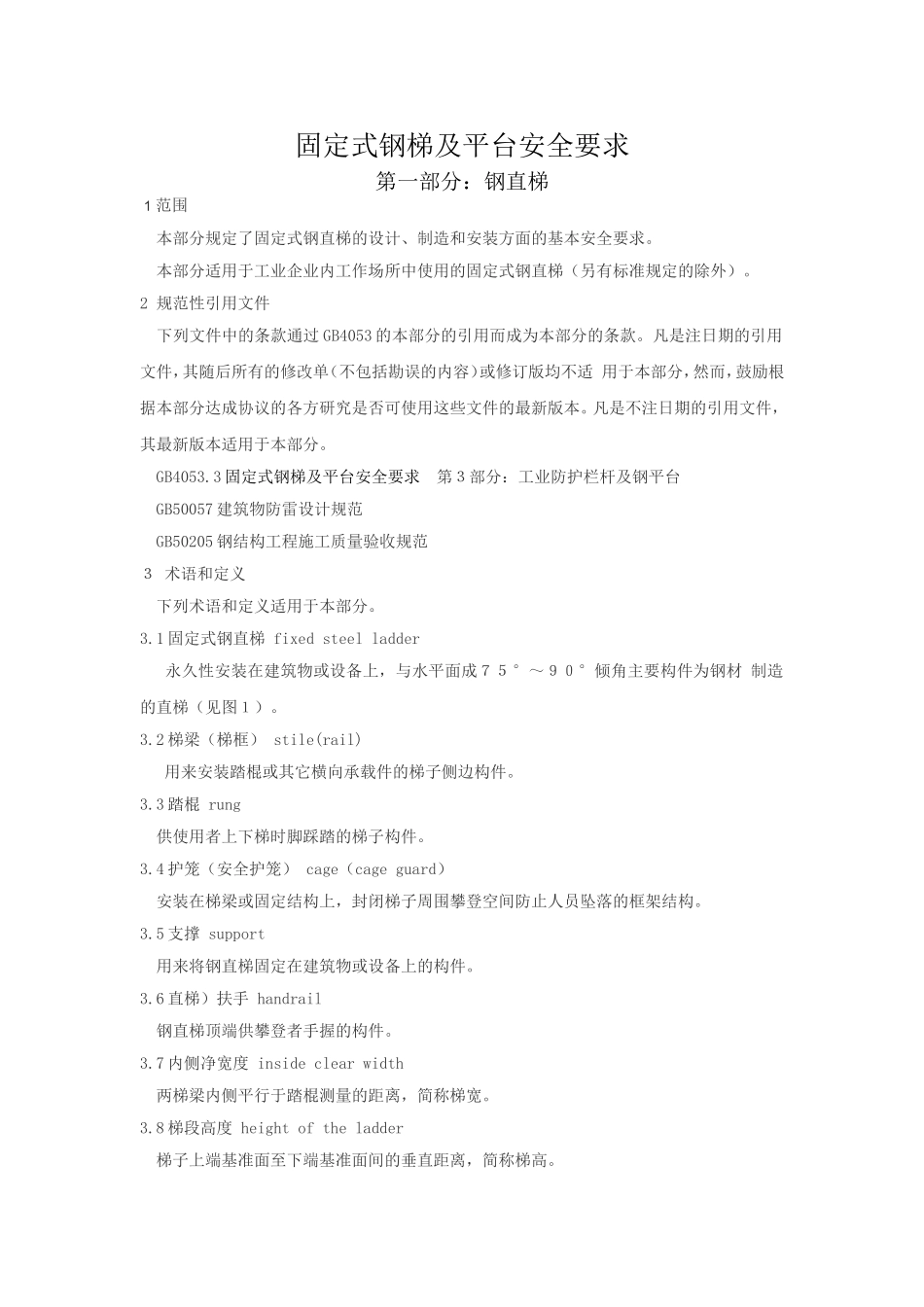

固定式钢梯及平台安全要求第一部分：钢直梯1范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）。2规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB4053.3固定式钢梯及平台安全要求第３部分：工业防护栏杆及钢平台GB50057建筑物防雷设计规范GB50205钢结构工程施工质量验收规范３术语和定义下列术语和定义适用于本部分。3.1固定式钢直梯fixedsteelladder永久性安装在建筑物或设备上，与水平面成７５°～９０°倾角主要构件为钢材制造的直梯（见图１）。3.2梯梁（梯框）stile(rail)用来安装踏棍或其它横向承载件的梯子侧边构件。3.3踏棍rung供使用者上下梯时脚踩踏的梯子构件。3.4护笼（安全护笼）cage（cageguard）安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。3.5支撑support用来将钢直梯固定在建筑物或设备上的构件。3.6直梯）扶手handrail钢直梯顶端供攀登者手握的构件。3.7内侧净宽度insideclearwidth两梯梁内侧平行于踏棍测量的距离，简称梯宽。3.8梯段高度heightoftheladder梯子上端基准面至下端基准面间的垂直距离，简称梯高。4一般要求4.1材料4.1.1钢直梯采用钢材的力学性能应不低于Ｑ２３５-Ｂ，并具有碳含量合格保证。4.1.2支撑宜采用角钢、钢板或钢板焊接成Ｔ型钢制作，埋没或焊接时必须牢固可靠。单位为mm1--梯梁2--踏棍3--非连续障碍4护笼笼箍5--护笼立杆6--栏杆H--梯段高h--栏杆高s--踏棍间距；H≤15000；h≥1050；s=225~300注：图中省略了梯子支撑。图1固定式钢直梯示意图4.2钢直梯倾角钢直梯应与其固定的结构表面平行并尽可能垂直水平面设臵。当受条件限制不能垂直水平面时，两梯梁中心线所在平面与水平面倾角应在７５°～９０°范围内。4.3设计载荷4.3.1梯梁设计载荷按组装固定后其上端承受２ｋＮ垂直集中活载荷计算（高度按支撑间距选取，无中间支撑时按两端固定点距离选取）。在任何方向上的挠曲变形应不大于２ｍｍ。4.3.2踏棍设计载荷按在其中点承受１ｋＮ垂直集中活载荷计算。允许挠度不大于踏棍长度的１／２５０。4.3.3每对梯子支撑及其连接件应能承受３ｋＮ的垂直载荷及０．５ｋＮ的拉出载荷。4.4制造安装4.4.1钢直梯应采用焊接连接，焊接要求应符合ＧＢ５０２０５的规定。采用其它方式连接时，连接强度应不低于焊接。安装后的梯子不应有歪斜、扭曲、变形及其它缺陷。4.4.2制造安装工艺应确保梯子及其所有部件的表面光滑、无锐边、尖角、毛刺或其它可能对梯子使用者造成伤害或妨碍其通过的外部缺陷。4.4.3安装在固定结构上的钢直梯，应下部固定，其上部的支撑与固定结构牢固连接，在梯梁上开设长圆孔，采用螺栓连接。4.4.4固定在设备上的钢直梯当温差较大时，相邻支撑中应一对支撑完全固定，另一对支撑在梯梁上开设长圆孔，采用螺栓连接。4.5防锈及防腐蚀4.5.1固定式钢直梯的设计应使其积留湿气最小，以减少梯子的锈蚀和腐蚀。4.5.2根据钢直梯使用场合及环境条件，应对梯子进行合适的防锈及防腐涂装。4.5.3在自然环境中使用的梯子，应对其至少涂一层底漆和一层（或多层）面漆；或进行热浸镀锌，或采用等效的金属保护方法。4.5.4在持续潮湿条件下使用的梯子，建议进行热浸镀锌，或采用特殊涂层或采用耐腐蚀材料。4.6接地在室外安装的钢直梯和连接部分的雷电保护，连接和接地附件应符合ＧＢ５００５７的要求。5结构要求5.1支撑间距5.1.1无基础的钢直梯，至少焊两对支撑，将梯梁固定在结构、建筑物或设备上。相邻两对支撑的竖向间距，应根据梯梁截面尺寸、梯子内侧净宽度及其在钢结构或混凝土结构的拉拔载荷特性确定。5.1.2当梯梁采用６０ｍｍ×１０ｍｍ的扁钢，梯子内侧净宽度为４００ｍｍ时，相邻两对支撑的竖向间距应不大于３０００ｍｍ。5.2梯子周围空间5.2.1对未设护笼的梯子，由踏...
