高中物理人教版选修3-1闭合电路欧姆定律1

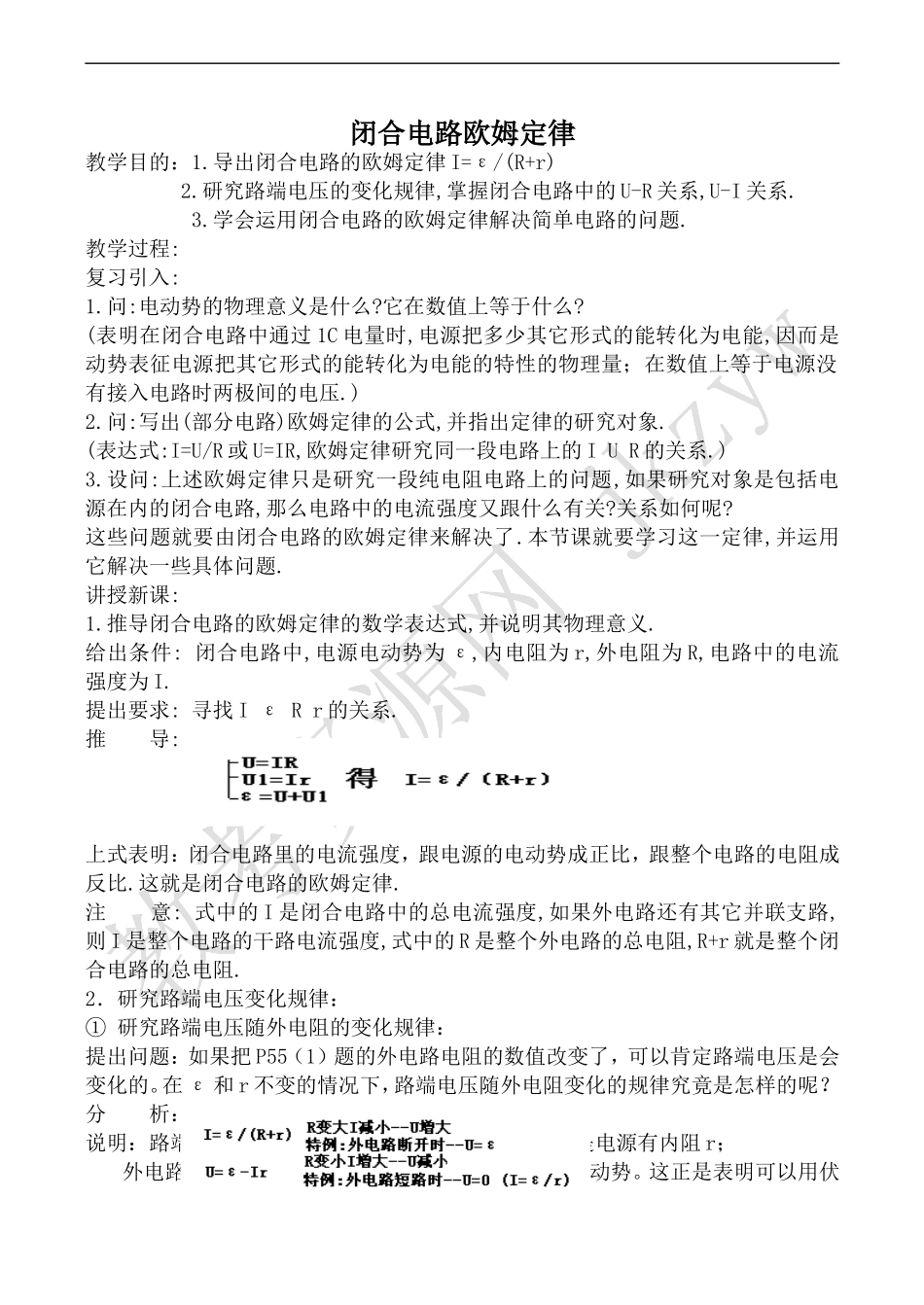

闭合电路欧姆定律教学目的：1.导出闭合电路的欧姆定律 I=ε/(R+r) 2.研究路端电压的变化规律,掌握闭合电路中的 U-R 关系,U-I 关系. 3.学会运用闭合电路的欧姆定律解决简单电路的问题.教学过程:复习引入:1.问:电动势的物理意义是什么?它在数值上等于什么?(表明在闭合电路中通过 1C 电量时,电源把多少其它形式的能转化为电能,因而是动势表征电源把其它形式的能转化为电能的特性的物理量；在数值上等于电源没有接入电路时两极间的电压.)2.问:写出(部分电路)欧姆定律的公式,并指出定律的研究对象.(表达式:I=U/R 或 U=IR,欧姆定律研究同一段电路上的 I U R 的关系.)3.设问:上述欧姆定律只是研究一段纯电阻电路上的问题,如果研究对象是包括电源在内的闭合电路,那么电路中的电流强度又跟什么有关?关系如何呢?这些问题就要由闭合电路的欧姆定律来解决了.本节课就要学习这一定律,并运用它解决一些具体问题.讲授新课:1.推导闭合电路的欧姆定律的数学表达式,并说明其物理意义.给出条件: 闭合电路中,电源电动势为 ε,内电阻为 r,外电阻为 R,电路中的电流强度为 I.提出要求: 寻找 I ε R r 的关系.推 导: 上式表明：闭合电路里的电流强度，跟电源的电动势成正比，跟整个电路的电阻成反比.这就是闭合电路的欧姆定律.注 意: 式中的 I 是闭合电路中的总电流强度,如果外电路还有其它并联支路,则 I 是整个电路的干路电流强度,式中的 R 是整个外电路的总电阻,R+r 就是整个闭合电路的总电阻.2．研究路端电压变化规律：① 研究路端电压随外电阻的变化规律：提出问题：如果把 P55（1）题的外电路电阻的数值改变了，可以肯定路端电压是会变化的。在 ε 和 r 不变的情况下，路端电压随外电阻变化的规律究竟是怎样的呢？分 析：说明：路端电路随外部电阻的变化而发生变化的原因是电源有内阻 r；外电路断开时，R--∞ U=ε 即路端电压等于电源电动势。这正是表明可以用伏特表直接测量电源电动势的道理。（实际上 U 略小于 ε？）外电路短路时，R=0 U=0 I=ε/r 由于 r 一般很小，所以短路电流很大.电流太大不但会烧坏电源,还可能引起火灾,要注意避免发生.闭合电路欧姆定律习题课：例 1：如图所法,当滑线变阻器的滑动触点向上端移动时( A )伏特表 V 的读数增大,安培表 A 的读数减小伏特表 V 和安培表 A 的读数都增大伏特表 V 和安培表 A 的读数都减小伏特表 V 的读数减小,安培表 A 的读数增大思考：如...
