高中物理人教版选修3-1电动势2

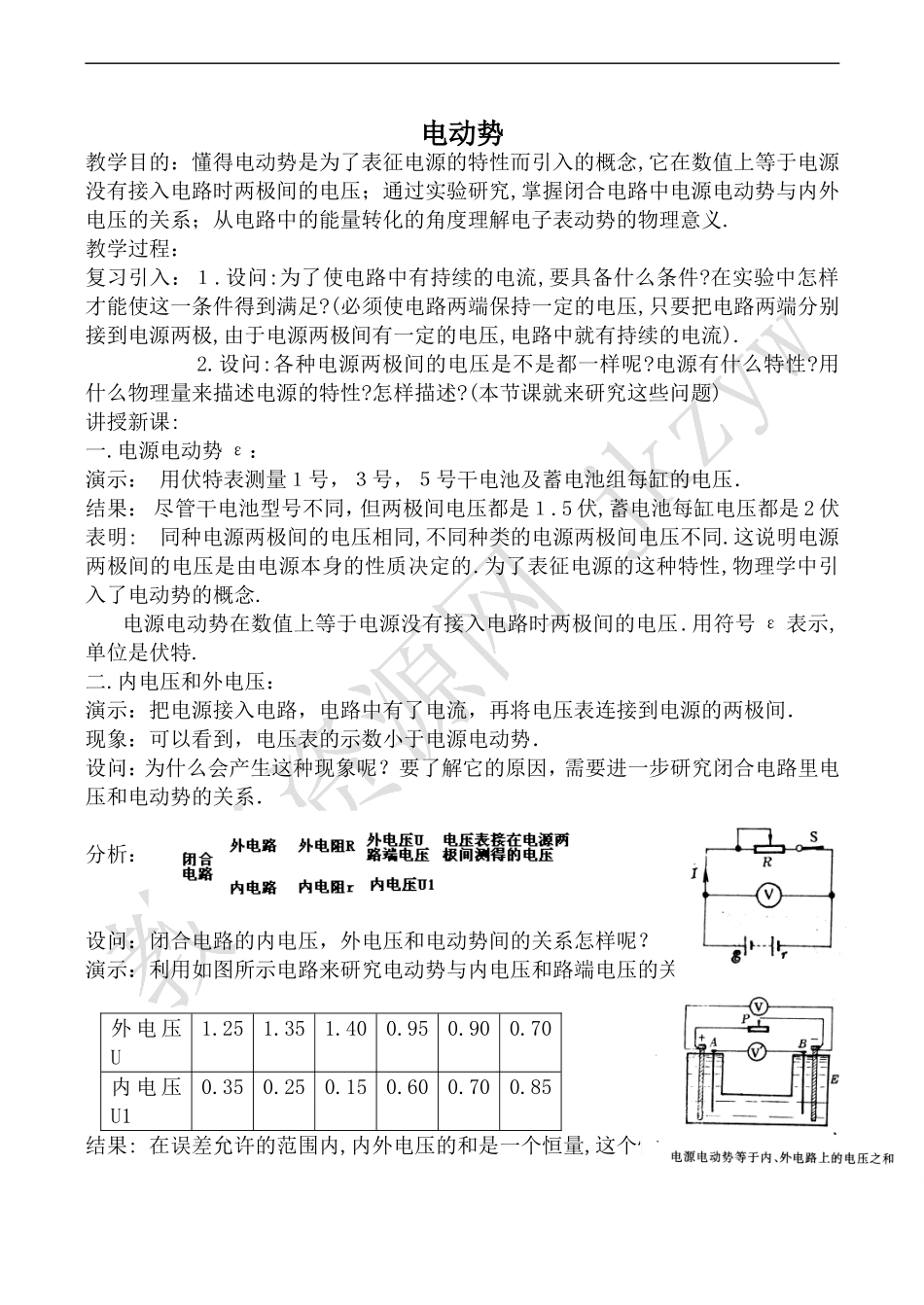

电动势教学目的：懂得电动势是为了表征电源的特性而引入的概念,它在数值上等于电源没有接入电路时两极间的电压；通过实验研究,掌握闭合电路中电源电动势与内外电压的关系；从电路中的能量转化的角度理解电子表动势的物理意义.教学过程：复习引入：１.设问:为了使电路中有持续的电流,要具备什么条件?在实验中怎样才能使这一条件得到满足?(必须使电路两端保持一定的电压,只要把电路两端分别接到电源两极,由于电源两极间有一定的电压,电路中就有持续的电流). 2.设问:各种电源两极间的电压是不是都一样呢?电源有什么特性?用什么物理量来描述电源的特性?怎样描述?(本节课就来研究这些问题)讲授新课:一.电源电动势 ε：演示： 用伏特表测量１号，３号，５号干电池及蓄电池组每缸的电压．结果： 尽管干电池型号不同，但两极间电压都是１.5 伏,蓄电池每缸电压都是 2 伏表明: 同种电源两极间的电压相同,不同种类的电源两极间电压不同.这说明电源两极间的电压是由电源本身的性质决定的.为了表征电源的这种特性,物理学中引入了电动势的概念.电源电动势在数值上等于电源没有接入电路时两极间的电压.用符号 ε 表示,单位是伏特.二.内电压和外电压：演示：把电源接入电路，电路中有了电流，再将电压表连接到电源的两极间．现象：可以看到，电压表的示数小于电源电动势．设问：为什么会产生这种现象呢？要了解它的原因，需要进一步研究闭合电路里电压和电动势的关系．分析：设问：闭合电路的内电压，外电压和电动势间的关系怎样呢？演示：利用如图所示电路来研究电动势与内电压和路端电压的关系。外 电 压U1.251.351.400.950.900.70内 电 压U10.350.250.150.600.700.85结果: 在误差允许的范围内,内外电压的和是一个恒量,这个恒量的大小,跟用电压直接测得的电动势的大小是一致的,即ε=U+U1故：在闭合电路里，电源电动势等于内外电压之和，正是由于有内电压Ｕ１，电源两极间的电压Ｕ才小于电源的电动势．三．电动势的物理意义：ε=U+U1 qε=qU+qU1可以把 q(U+U1)理解为移送电量为 q 的电荷时,在内外电路上所消耗的电能,这个能量只能由电源提供,则 qε 为电源提供的能量.故 ε 在数值上等于电路中通过 1库仑电量时电源所提供的能量.ε 表征了电源把其它形式的能转化为电能的本领.P49.举例说明.作 业: 复习第九节,预习第十节.第十节 闭合电路欧姆定律教学目的：1.导出闭合电路的欧姆定律 I=ε/(R+r) 2.研究路端电压的变化规律,掌握闭合...
