高中物理求磁应强度的十二种方法 素材版

高中物理求磁应强度的十二种方法 素材版_第1页
1/10
高中物理求磁应强度的十二种方法 素材版_第2页
2/10
高中物理求磁应强度的十二种方法 素材版_第3页
3/10

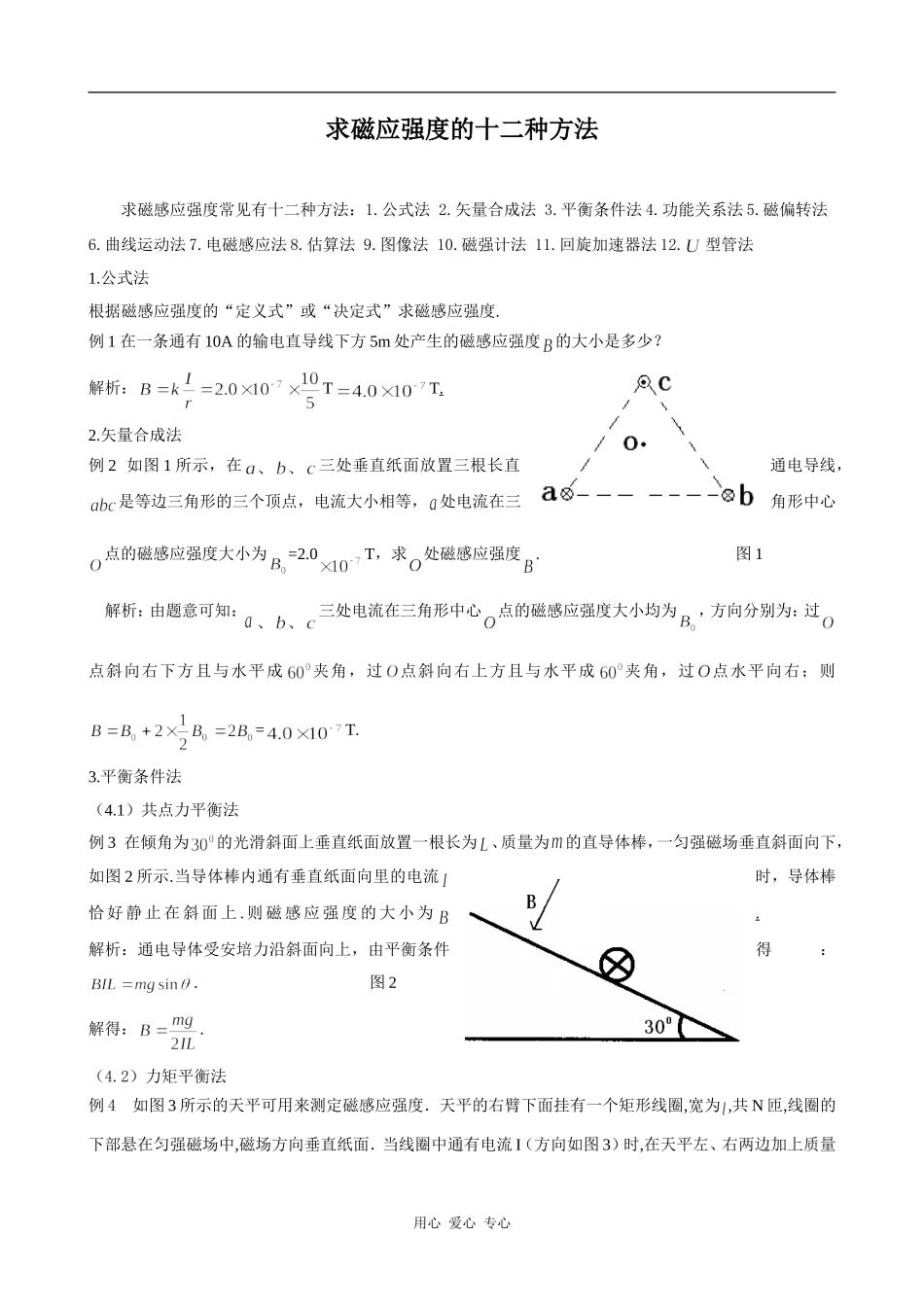

求磁应强度的十二种方法求磁感应强度常见有十二种方法:1.公式法 2.矢量合成法 3.平衡条件法 4.功能关系法 5.磁偏转法6.曲线运动法 7.电磁感应法 8.估算法 9.图像法 10.磁强计法 11.回旋加速器法 12.型管法1.公式法根据磁感应强度的“定义式”或“决定式”求磁感应强度.例 1 在一条通有 10A 的输电直导线下方 5m 处产生的磁感应强度的大小是多少?解析:TT.2.矢量合成法例 2 如图 1 所示,在三处垂直纸面放置三根长直通电导线,是等边三角形的三个顶点,电流大小相等, 处电流在三角形中心点的磁感应强度大小为=2.0T,求处磁感应强度. 图 1 解析:由题意可知:三处电流在三角形中心点的磁感应强度大小均为,方向分别为:过点斜向右下方且与水平成夹角,过点斜向右上方且与水平成夹角,过点水平向右;则=T.3.平衡条件法(4.1)共点力平衡法 例 3 在倾角为的光滑斜面上垂直纸面放置一根长为、质量为的直导体棒,一匀强磁场垂直斜面向下,如图 2 所示.当导体棒内通有垂直纸面向里的电流时,导体棒恰 好 静 止 在 斜 面 上 . 则 磁 感 应 强 度 的 大 小 为 .解析:通电导体受安培力沿斜面向上,由平衡条件得:. 图 2解得:.(4.2)力矩平衡法例 4 如图 3 所示的天平可用来测定磁感应强度.天平的右臂下面挂有一个矩形线圈,宽为 ,共 N 匝,线圈的下部悬在匀强磁场中,磁场方向垂直纸面.当线圈中通有电流 I(方向如图 3)时,在天平左、右两边加上质量用心 爱心 专心各为 m1、m2的砝码,天平平衡.当电流反向(大小不变)时,右边再加上质量为 m 的砝码后,天平重新平衡.由此可知( )A.磁感应强度的方向垂直纸面向里,大小为(m1-m2)g/NI lB.磁感应强度的方向垂直纸面向里,大小为 mg/2NI lC.磁感应强度的方向垂直纸面向外,大小为(m1-m2)g/NI lD.磁感应强度的方向垂直纸面向外,大小为 mg/2NI l解析:由题意可知:当电流反向(大小不变)时,右边再加上质量为 m 的砝码后,天平重新平衡.由此可知安培力由下改为向上,所以磁场方向垂直纸面向里.由平衡条件得:,①.② 图 3解得:.故选项正确.例 5 如图 4 所示,在光滑水平桌面上,有两根弯成直角的相同金属棒,它们的一端均可绕固定转动轴自由转动,另一端 互相接触,组成一个正方形线框,正方形每边长均为 ,匀强磁场的方向垂直桌面向下,当线框中通以图示方向的电流 时,两金属棒在 点时的作用力为 ,则此时磁感...
