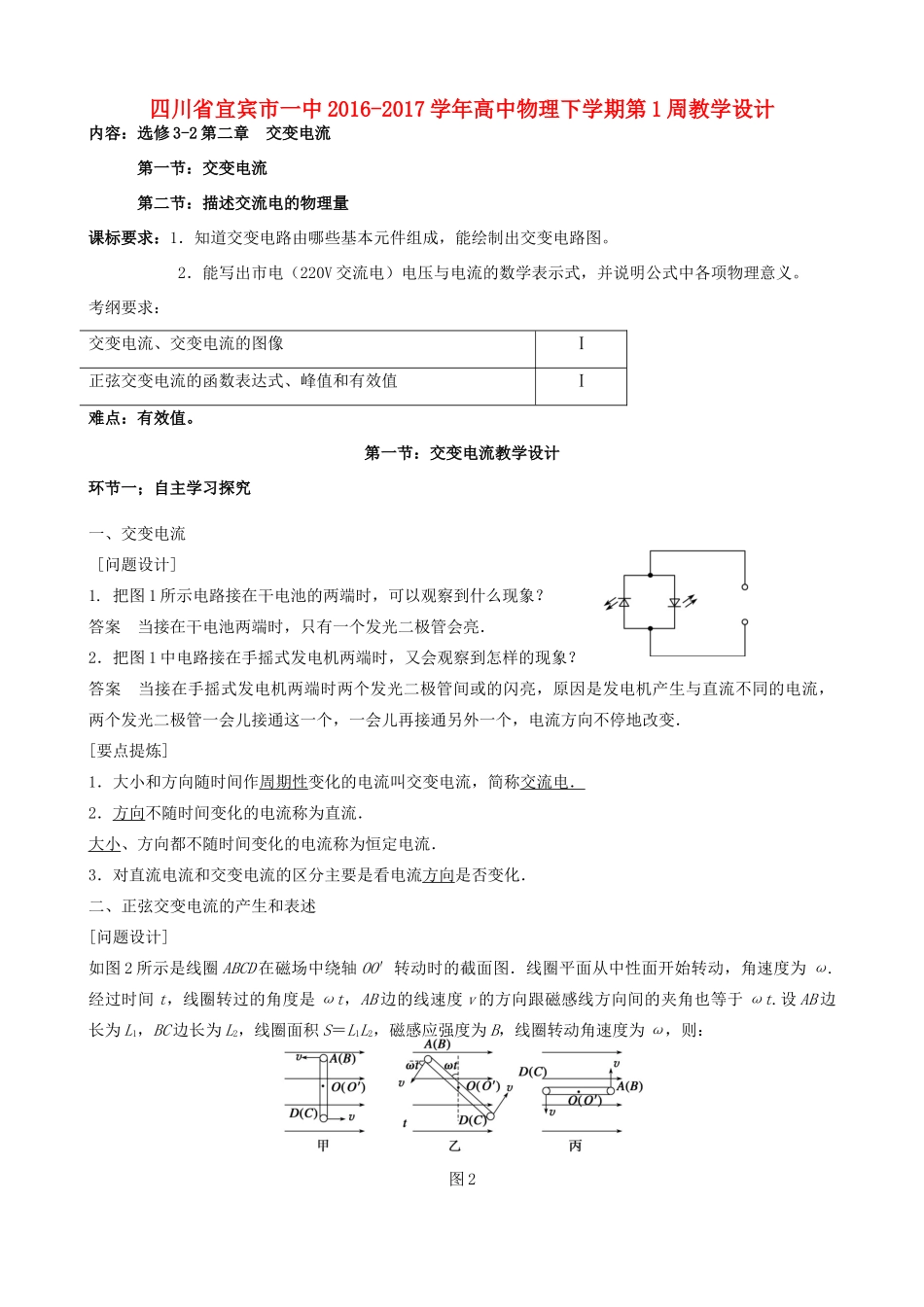

高中物理下学期第1周教学设计-人教版高中全册物理教案_第1页
1/20

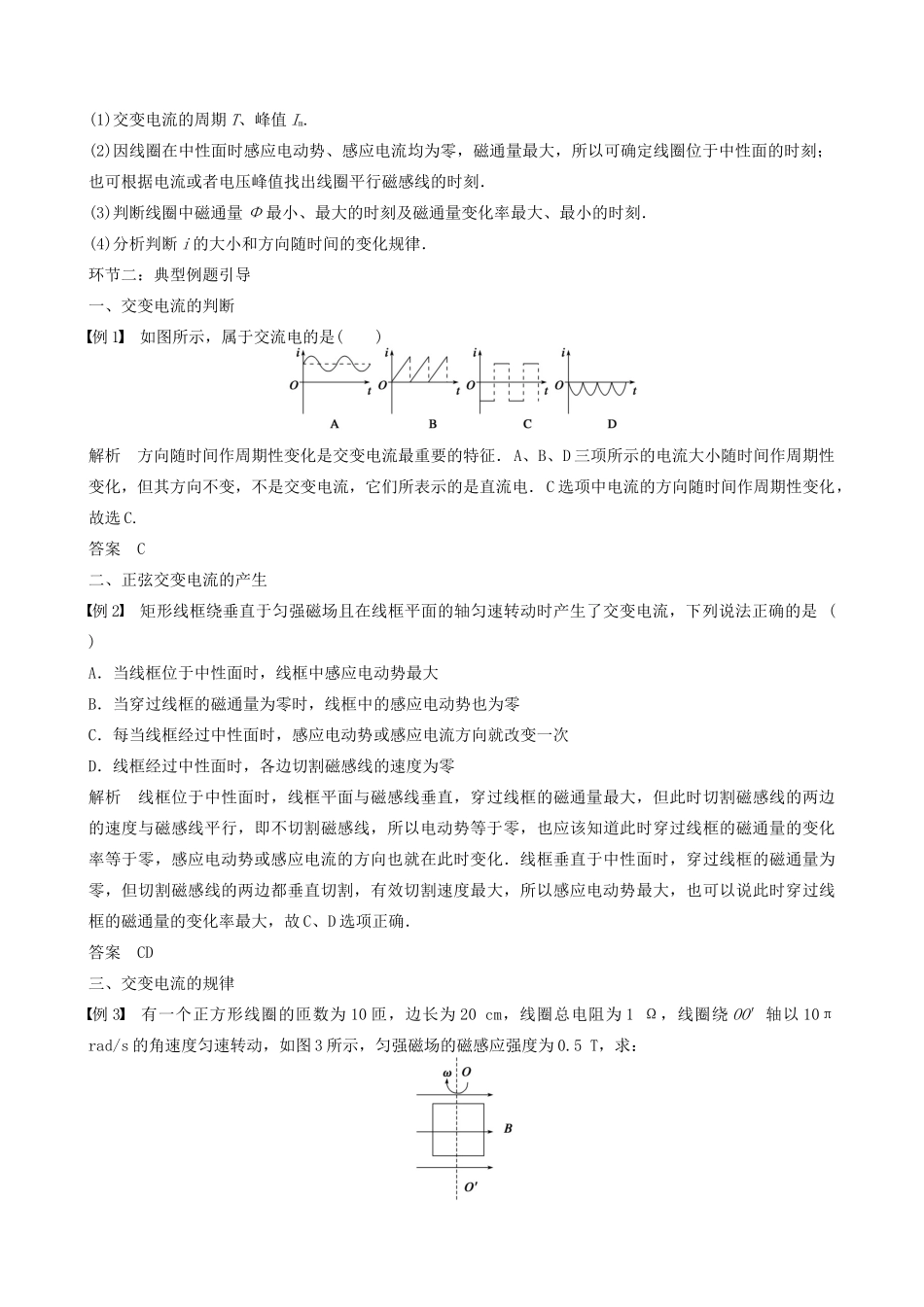

高中物理下学期第1周教学设计-人教版高中全册物理教案_第2页
2/20

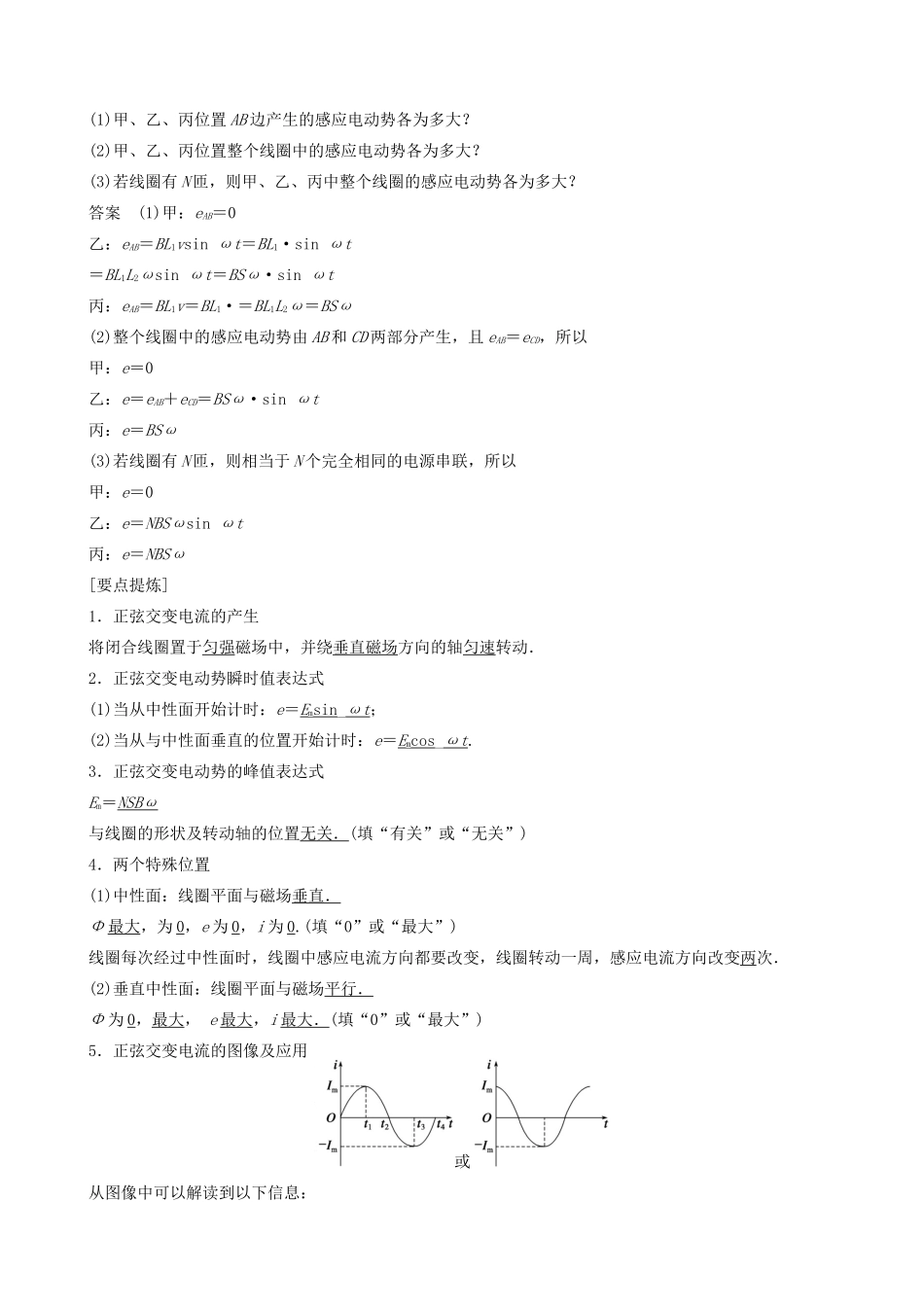

高中物理下学期第1周教学设计-人教版高中全册物理教案_第3页
3/20
四川省宜宾市一中 2016-2017 学年高中物理下学期第 1 周教学设计内容:选修 3-2 第二章 交变电流 第一节:交变电流 第二节:描述交流电的物理量课标要求:1.知道交变电路由哪些基本元件组成,能绘制出交变电路图。 2.能写出市电(220V 交流电)电压与电流的数学表示式,并说明公式中各项物理意义。考纲要求:交变电流、交变电流的图像Ⅰ正弦交变电流的函数表达式、峰值和有效值Ⅰ难点:有效值。第一节:交变电流教学设计环节一;自主学习探究一、交变电流 [问题设计]1. 把图 1 所示电路接在干电池的两端时,可以观察到什么现象?答案 当接在干电池两端时,只有一个发光二极管会亮.2.把图 1 中电路接在手摇式发电机两端时,又会观察到怎样的现象?答案 当接在手摇式发电机两端时两个发光二极管间或的闪亮,原因是发电机产生与直流不同的电流,两个发光二极管一会儿接通这一个,一会儿再接通另外一个,电流方向不停地改变.[要点提炼]1.大小和方向随时间作周期性变化的电流叫交变电流,简称交流电.2.方向不随时间变化的电流称为直流.大小、方向都不随时间变化的电流称为恒定电流.3.对直流电流和交变电流的区分主要是看电流方向是否变化.二、正弦交变电流的产生和表述[问题设计]如图 2 所示是线圈 ABCD 在磁场中绕轴 OO′转动时的截面图.线圈平面从中性面开始转动,角速度为 ω.经过时间 t,线圈转过的角度是 ωt,AB 边的线速度 v 的方向跟磁感线方向间的夹角也等于 ωt.设 AB 边长为 L1,BC 边长为 L2,线圈面积 S=L1L2,磁感应强度为 B,线圈转动角速度为 ω,则:图 2(1)甲、乙、丙位置 AB 边产生的感应电动势各为多大?(2)甲、乙、丙位置整个线圈中的感应电动势各为多大?(3)若线圈有 N 匝,则甲、乙、丙中整个线圈的感应电动势各为多大?答案 (1)甲:eAB=0乙:eAB=BL1vsin ωt=BL1·sin ωt=BL1L2ωsin ωt=BSω·sin ωt丙:eAB=BL1v=BL1·=BL1L2ω=BSω(2)整个线圈中的感应电动势由 AB 和 CD 两部分产生,且 eAB=eCD,所以甲:e=0乙:e=eAB+eCD=BSω·sin ωt丙:e=BSω(3)若线圈有 N 匝,则相当于 N 个完全相同的电源串联,所以甲:e=0乙:e=NBSωsin ωt丙:e=NBSω[要点提炼]1.正弦交变电流的产生将闭合线圈置于匀强磁场中,并绕垂直磁场方向的轴匀速转动.2.正弦交变电动势瞬时值表达式(1)当从中性面开始计时:e=Emsin_ωt;(2)当从与中...
