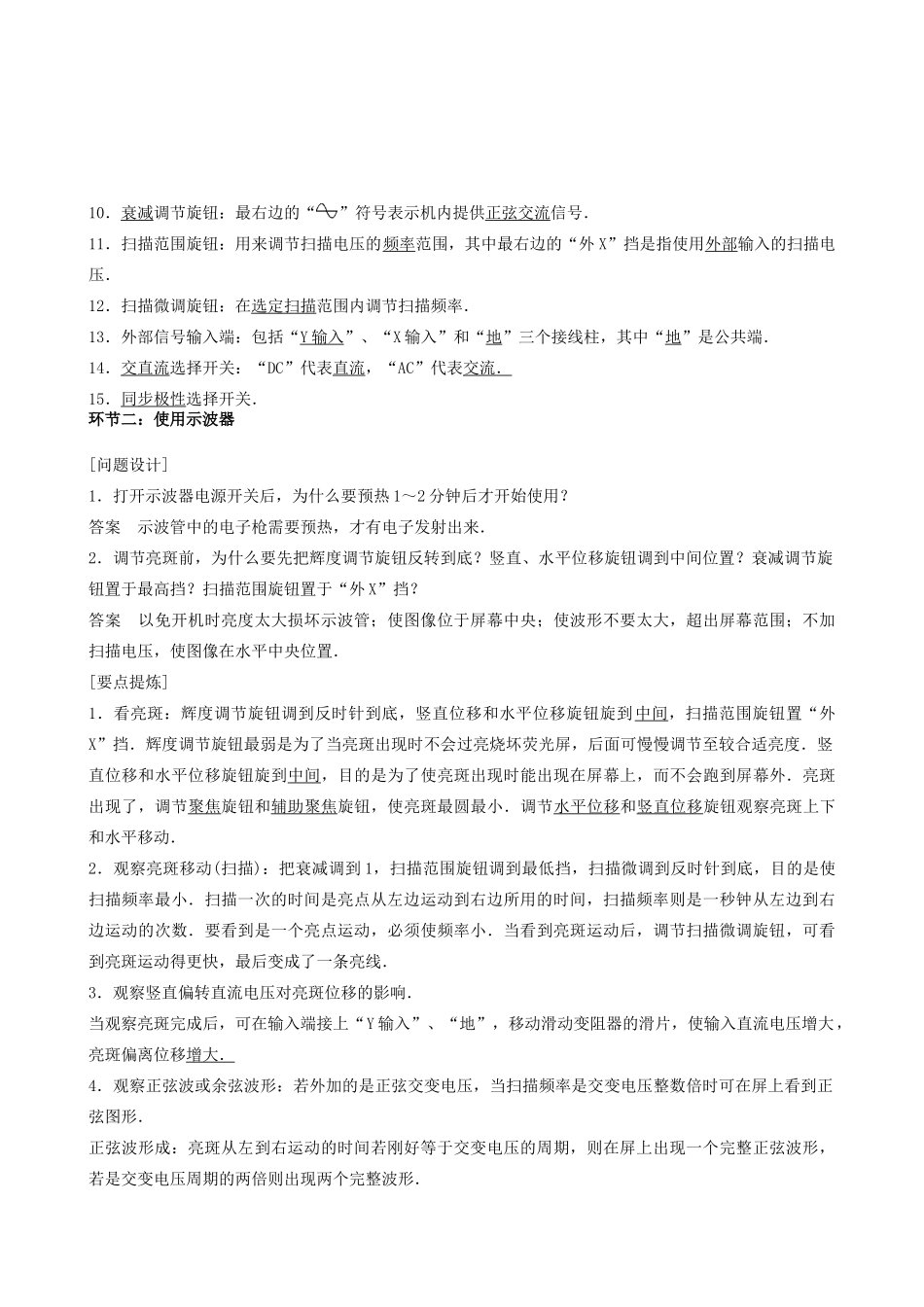

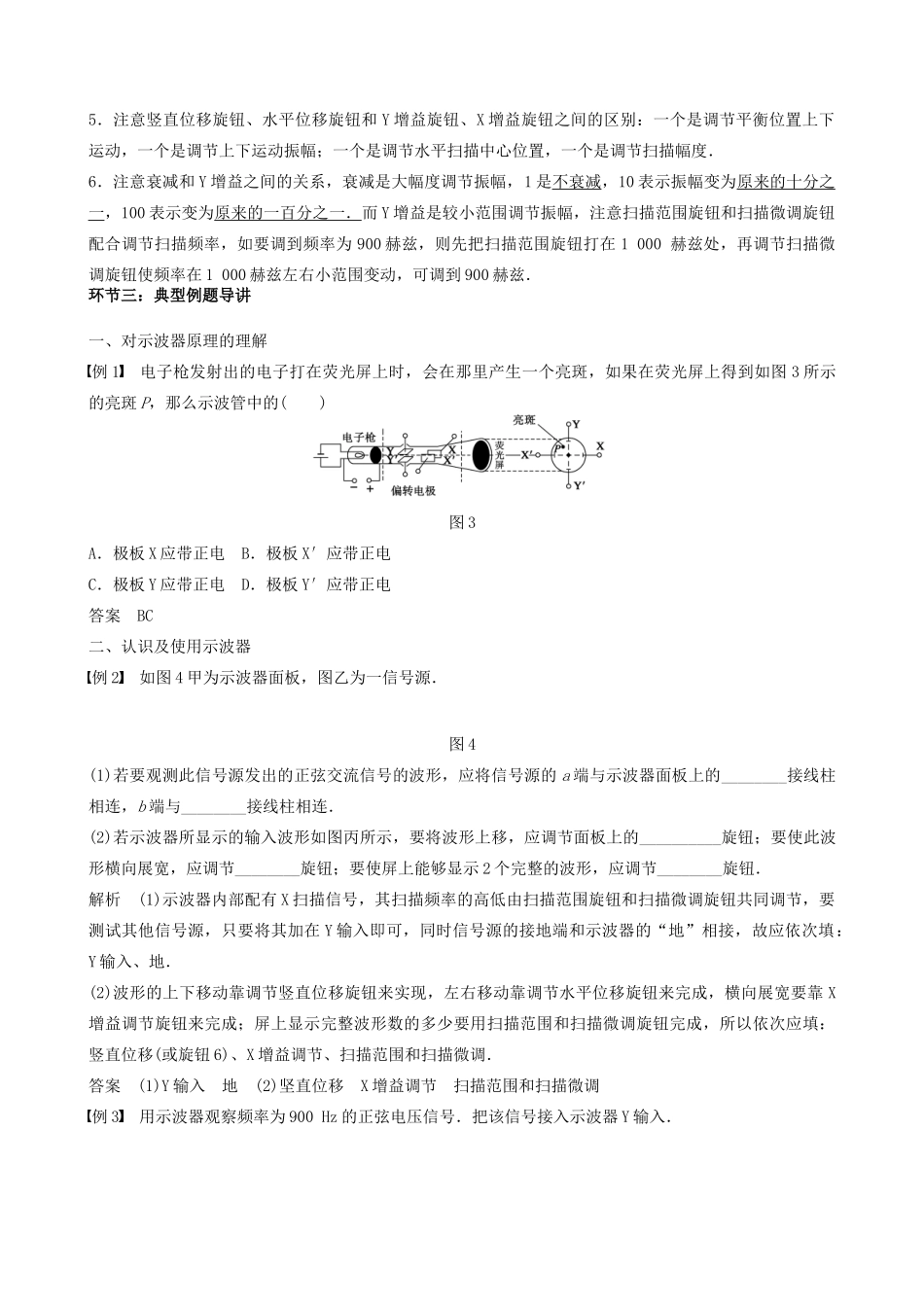

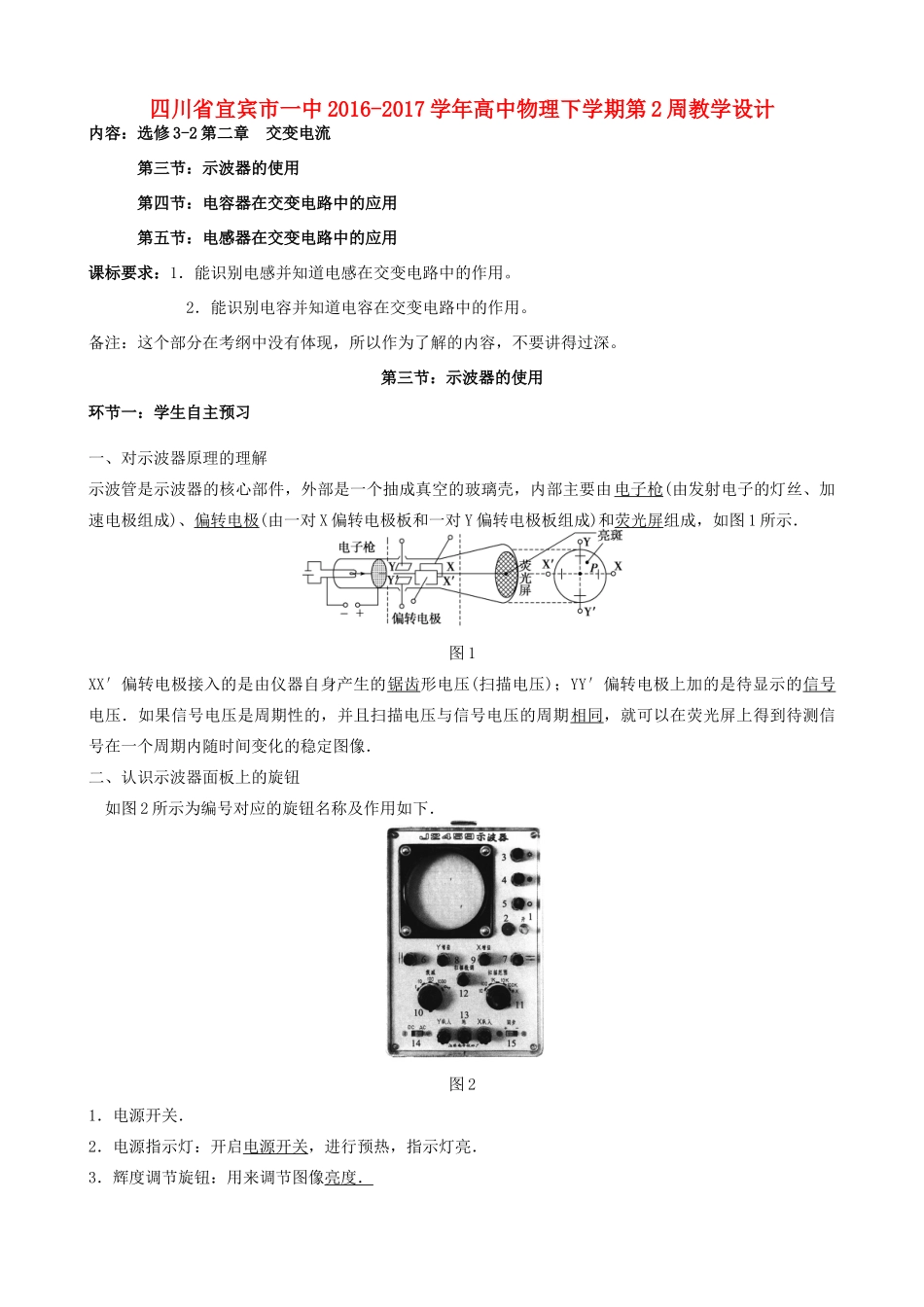

四川省宜宾市一中 2016-2017 学年高中物理下学期第 2 周教学设计内容：选修 3-2 第二章 交变电流 第三节：示波器的使用 第四节：电容器在交变电路中的应用 第五节：电感器在交变电路中的应用课标要求：1．能识别电感并知道电感在交变电路中的作用。 2．能识别电容并知道电容在交变电路中的作用。备注：这个部分在考纲中没有体现，所以作为了解的内容，不要讲得过深。第三节：示波器的使用环节一：学生自主预习一、对示波器原理的理解示波管是示波器的核心部件，外部是一个抽成真空的玻璃壳，内部主要由 电子枪(由发射电子的灯丝、加速电极组成)、偏转电极(由一对 X 偏转电极板和一对 Y 偏转电极板组成)和荧光屏组成，如图 1 所示．图 1XX′偏转电极接入的是由仪器自身产生的锯齿形电压(扫描电压)；YY′偏转电极上加的是待显示的信号电压．如果信号电压是周期性的，并且扫描电压与信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内随时间变化的稳定图像．二、认识示波器面板上的旋钮 如图 2 所示为编号对应的旋钮名称及作用如下．图 21．电源开关．2．电源指示灯：开启电源开关，进行预热，指示灯亮．3．辉度调节旋钮：用来调节图像亮度．10．衰减调节旋钮：最右边的“”符号表示机内提供正弦交流信号．11．扫描范围旋钮：用来调节扫描电压的频率范围，其中最右边的“外 X”挡是指使用外部输入的扫描电压．12．扫描微调旋钮：在选定扫描范围内调节扫描频率．13．外部信号输入端：包括“Y 输入 ”、“X 输入”和“地”三个接线柱，其中“地”是公共端．14．交直流选择开关：“DC”代表直流，“AC”代表交流．15．同步极性选择开关．环节二：使用示波器[问题设计]1．打开示波器电源开关后，为什么要预热 1～2 分钟后才开始使用？答案 示波管中的电子枪需要预热，才有电子发射出来．2．调节亮斑前，为什么要先把辉度调节旋钮反转到底？竖直、水平位移旋钮调到中间位置？衰减调节旋钮置于最高挡？扫描范围旋钮置于“外 X”挡？答案 以免开机时亮度太大损坏示波管；使图像位于屏幕中央；使波形不要太大，超出屏幕范围；不加扫描电压，使图像在水平中央位置．[要点提炼]1．看亮斑：辉度调节旋钮调到反时针到底，竖直位移和水平位移旋钮旋到中间，扫描范围旋钮置“外X”挡．辉度调节旋钮最弱是为了当亮斑出现时不会过亮烧坏荧光屏，后面可慢慢调节至较合适亮度．竖直位移和水平位移旋钮旋到中间，目的是为了...
