高中物理下学期第一周 传感器 温度传感器和光传感器教学设计-人教版高中全册物理教案

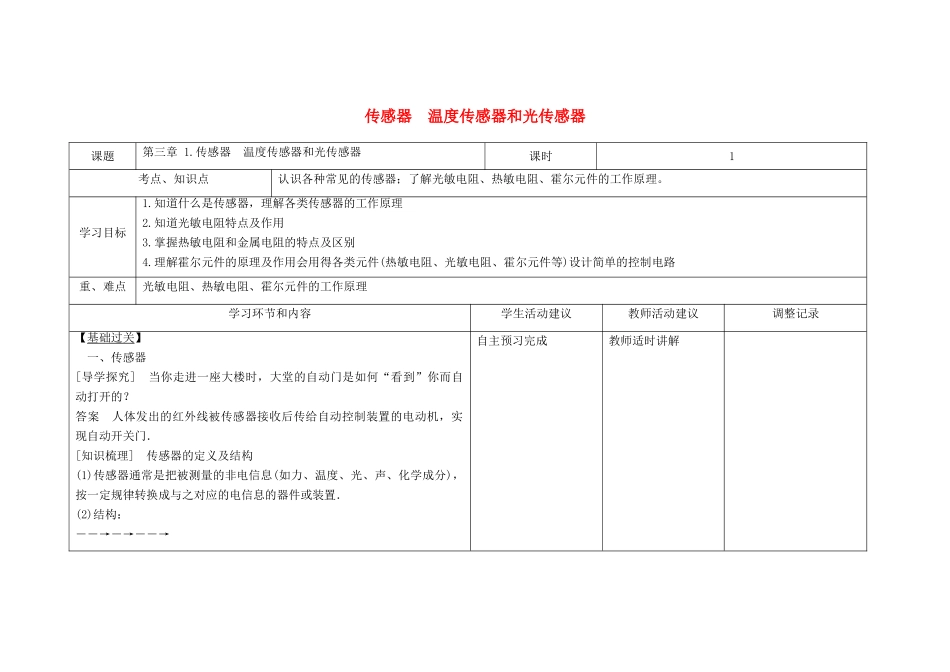

高中物理下学期第一周 传感器 温度传感器和光传感器教学设计-人教版高中全册物理教案_第1页

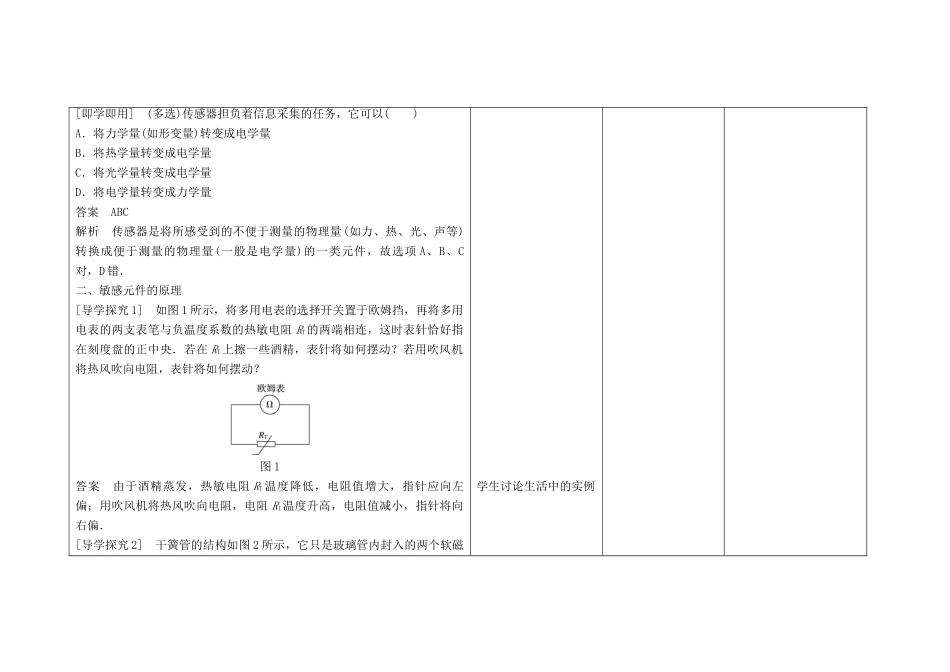

高中物理下学期第一周 传感器 温度传感器和光传感器教学设计-人教版高中全册物理教案_第2页

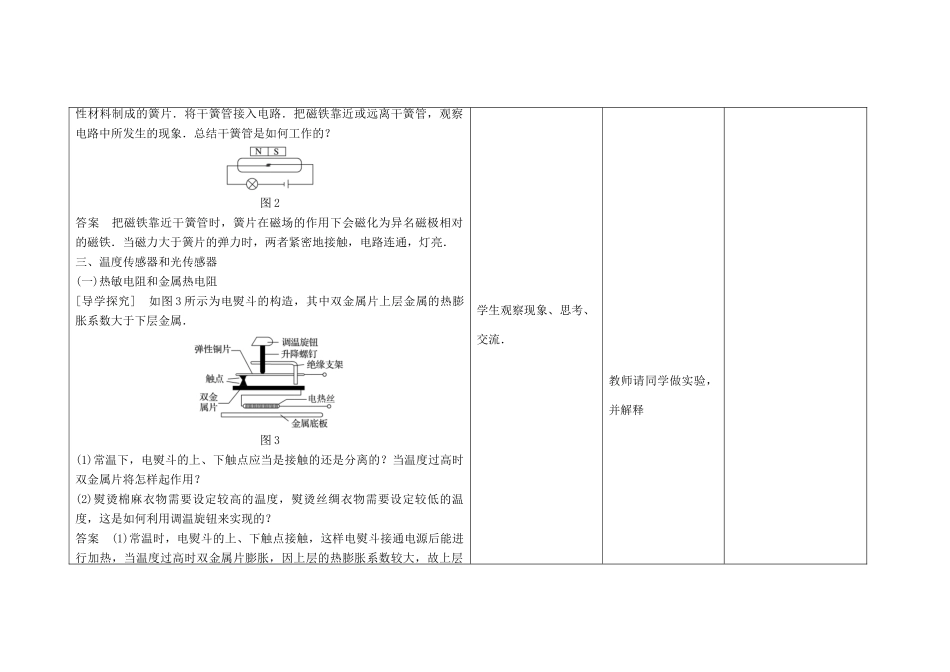

高中物理下学期第一周 传感器 温度传感器和光传感器教学设计-人教版高中全册物理教案_第3页
传感器 温度传感器和光传感器课题第三章 1.传感器 温度传感器和光传感器课时1 考点、知识点认识各种常见的传感器;了解光敏电阻、热敏电阻、霍尔元件的工作原理。学习目标1.知道什么是传感器,理解各类传感器的工作原理2.知道光敏电阻特点及作用3.掌握热敏电阻和金属电阻的特点及区别4.理解霍尔元件的原理及作用会用得各类元件(热敏电阻、光敏电阻、霍尔元件等)设计简单的控制电路重、难点光敏电阻、热敏电阻、霍尔元件的工作原理学习环节和内容学生活动建议教师活动建议调整记录【基础过关】一、传感器[导学探究] 当你走进一座大楼时,大堂的自动门是如何“看到”你而自动打开的?答案 人体发出的红外线被传感器接收后传给自动控制装置的电动机,实现自动开关门.[知识梳理] 传感器的定义及结构(1)传感器通常是把被测量的非电信息(如力、温度、光、声、化学成分),按一定规律转换成与之对应的电信息的器件或装置.(2)结构:――→―→――→自主预习完成教师适时讲解[即学即用] (多选)传感器担负着信息采集的任务,它可以( )A.将力学量(如形变量)转变成电学量B.将热学量转变成电学量C.将光学量转变成电学量D.将电学量转变成力学量答案 ABC解析 传感器是将所感受到的不便于测量的物理量(如力、热、光、声等)转换成便于测量的物理量(一般是电学量)的一类元件,故选项 A、B、C对,D 错.二、敏感元件的原理[导学探究 1] 如图 1 所示,将多用电表的选择开关置于欧姆挡,再将多用电表的两支表笔与负温度系数的热敏电阻 RT的两端相连,这时表针恰好指在刻度盘的正中央.若在 RT上擦一些酒精,表针将如何摆动?若用吹风机将热风吹向电阻,表针将如何摆动?图 1答案 由于酒精蒸发,热敏电阻 RT 温度降低,电阻值增大,指针应向左偏;用吹风机将热风吹向电阻,电阻 RT温度升高,电阻值减小,指针将向右偏.[导学探究 2] 干簧管的结构如图 2 所示,它只是玻璃管内封入的两个软磁学生讨论生活中的实例性材料制成的簧片.将干簧管接入电路.把磁铁靠近或远离干簧管,观察电路中所发生的现象.总结干簧管是如何工作的?图 2答案 把磁铁靠近干簧管时,簧片在磁场的作用下会磁化为异名磁极相对的磁铁.当磁力大于簧片的弹力时,两者紧密地接触,电路连通,灯亮.三、温度传感器和光传感器(一)热敏电阻和金属热电阻[导学探究] 如图 3 所示为电熨斗的构造,其中双金属片上层金属的热膨胀系数大于下层金属.图 3(1)常温下,电...
