高中物理学案 16.6日光灯原理

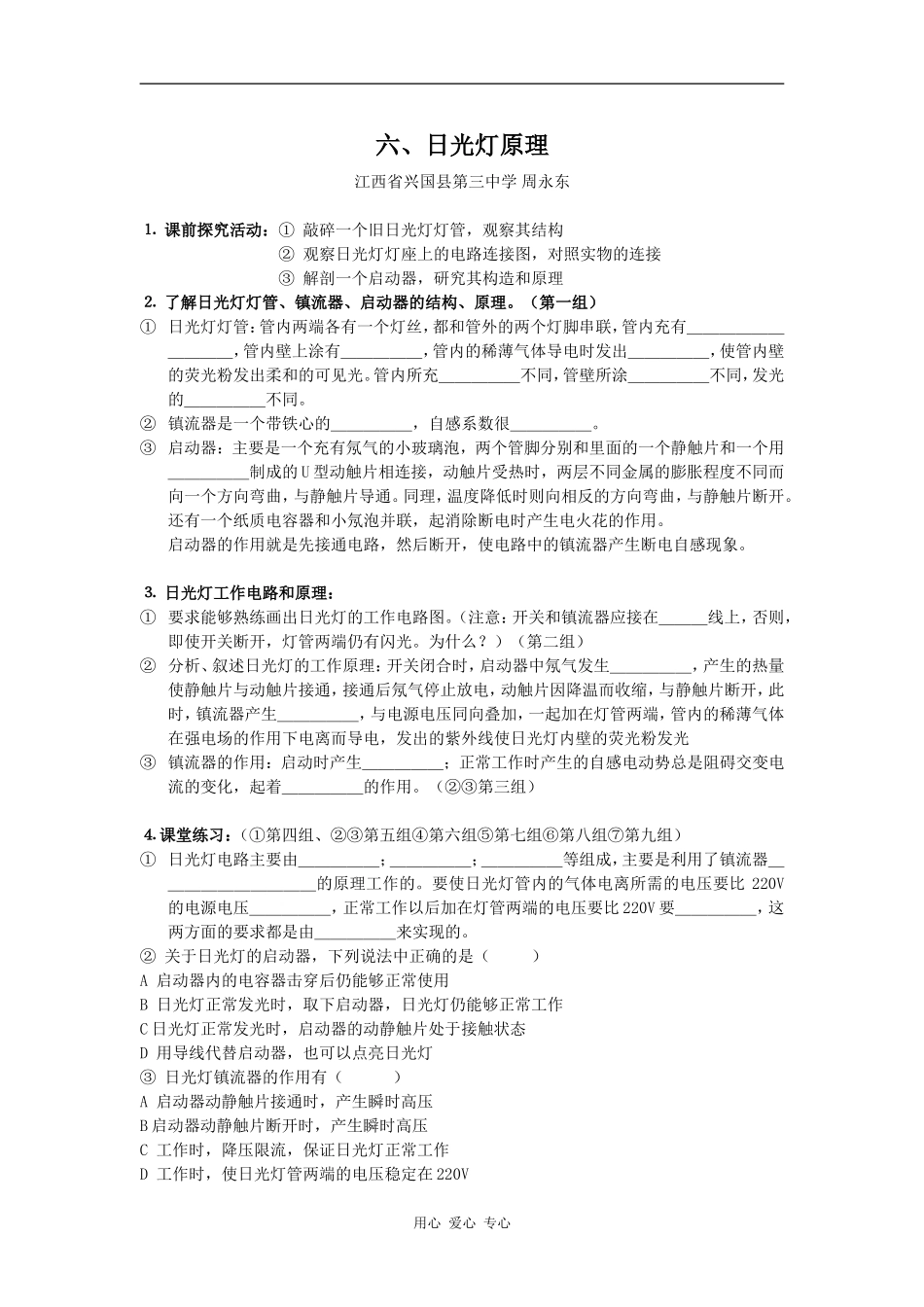

高中物理学案 16.6日光灯原理_第1页
1/2
高中物理学案 16.6日光灯原理_第2页
2/2
六、日光灯原理江西省兴国县第三中学 周永东⒈ 课前探究活动:① 敲碎一个旧日光灯灯管,观察其结构② 观察日光灯灯座上的电路连接图,对照实物的连接③ 解剖一个启动器,研究其构造和原理⒉ 了解日光灯灯管、镇流器、启动器的结构、原理。(第一组)① 日光灯灯管:管内两端各有一个灯丝,都和管外的两个灯脚串联,管内充有__________,管内壁上涂有_____,管内的稀薄气体导电时发出_____,使管内壁的荧光粉发出柔和的可见光。管内所充_____不同,管壁所涂_____不同,发光的_____不同。② 镇流器是一个带铁心的_____,自感系数很_____。③ 启动器:主要是一个充有氖气的小玻璃泡,两个管脚分别和里面的一个静触片和一个用_____制成的 U 型动触片相连接,动触片受热时,两层不同金属的膨胀程度不同而向一个方向弯曲,与静触片导通。同理,温度降低时则向相反的方向弯曲,与静触片断开。还有一个纸质电容器和小氖泡并联,起消除断电时产生电火花的作用。启动器的作用就是先接通电路,然后断开,使电路中的镇流器产生断电自感现象。⒊ 日光灯工作电路和原理: ① 要求能够熟练画出日光灯的工作电路图。(注意:开关和镇流器应接在___线上,否则,即使开关断开,灯管两端仍有闪光。为什么?)(第二组)② 分析、叙述日光灯的工作原理:开关闭合时,启动器中氖气发生_____,产生的热量使静触片与动触片接通,接通后氖气停止放电,动触片因降温而收缩,与静触片断开,此时,镇流器产生_____,与电源电压同向叠加,一起加在灯管两端,管内的稀薄气体在强电场的作用下电离而导电,发出的紫外线使日光灯内壁的荧光粉发光③ 镇流器的作用:启动时产生_____;正常工作时产生的自感电动势总是阻碍交变电流的变化,起着_____的作用。(②③第三组)⒋ 课堂练习:(①第四组、②③第五组④第六组⑤第七组⑥第八组⑦第九组)① 日光灯电路主要由_____;_____;_____等组成,主要是利用了镇流器__________的原理工作的。要使日光灯管内的气体电离所需的电压要比 220V的电源电压_____,正常工作以后加在灯管两端的电压要比 220V 要_____,这两方面的要求都是由_____来实现的。② 关于日光灯的启动器,下列说法中正确的是( )A 启动器内的电容器击穿后仍能够正常使用B 日光灯正常发光时,取下启动器,日光灯仍能够正...
