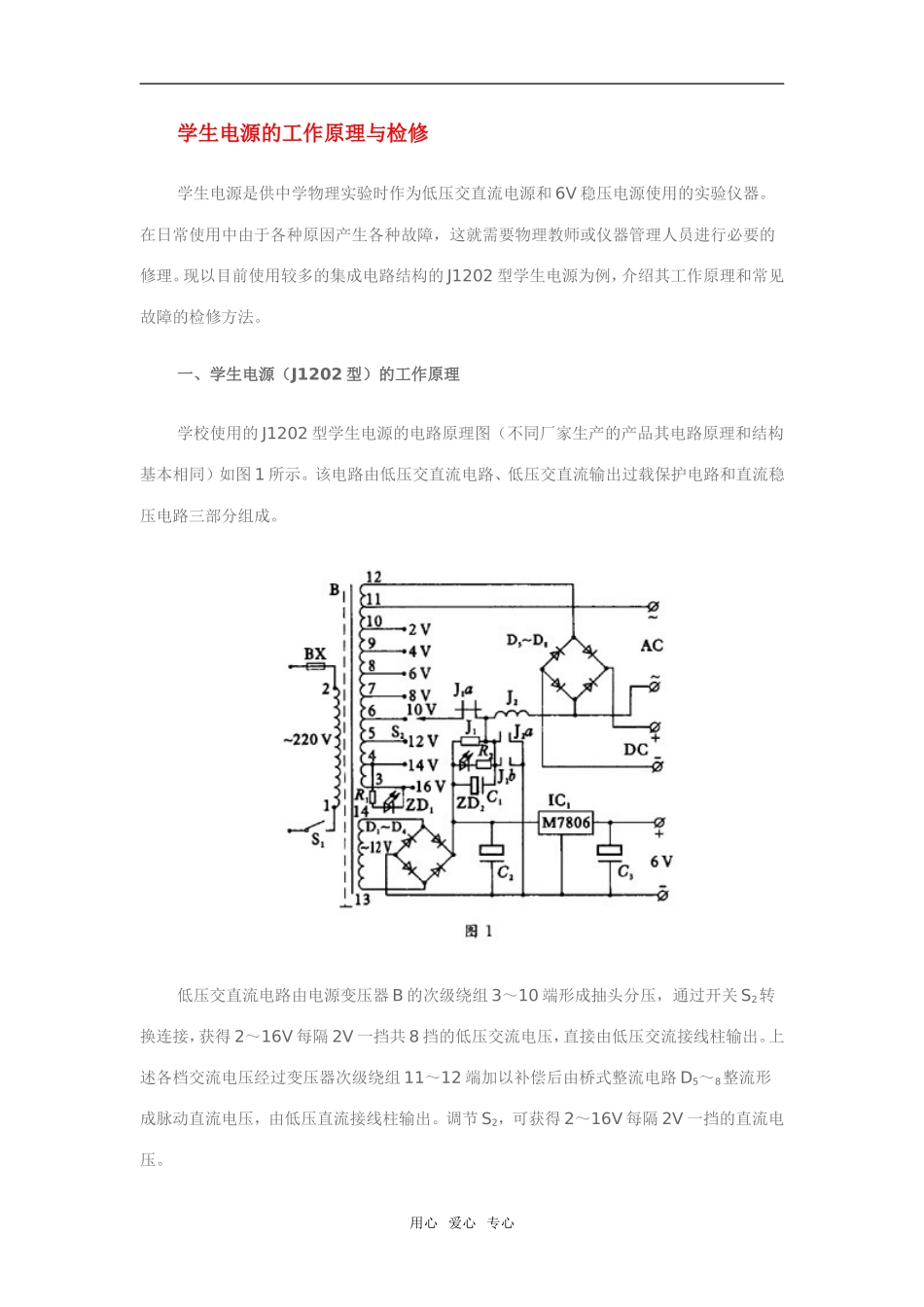

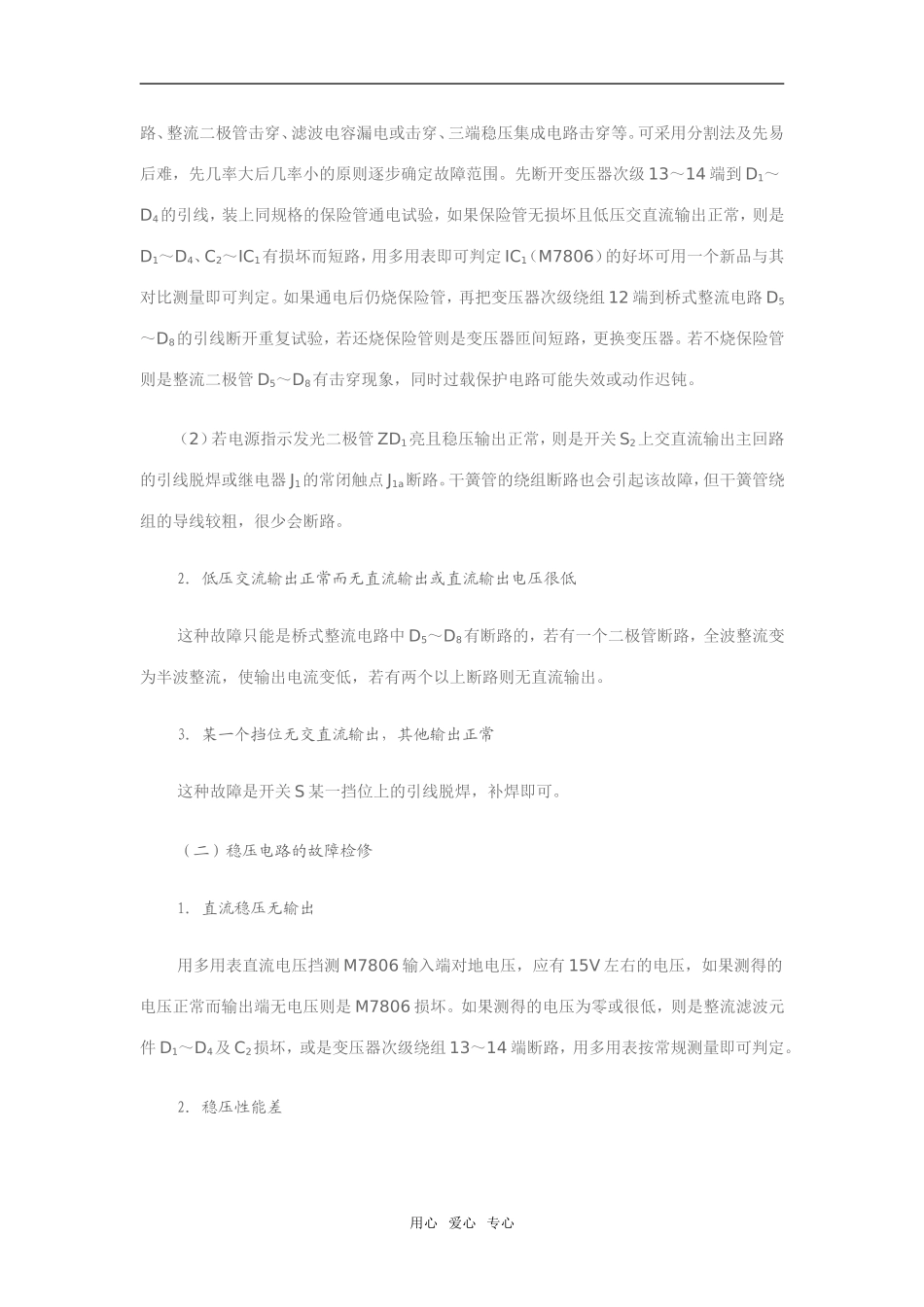

学生电源的工作原理与检修学生电源是供中学物理实验时作为低压交直流电源和 6V 稳压电源使用的实验仪器。在日常使用中由于各种原因产生各种故障，这就需要物理教师或仪器管理人员进行必要的修理。现以目前使用较多的集成电路结构的 J1202 型学生电源为例，介绍其工作原理和常见故障的检修方法。一、学生电源（J1202 型）的工作原理学校使用的 J1202 型学生电源的电路原理图（不同厂家生产的产品其电路原理和结构基本相同）如图 1 所示。该电路由低压交直流电路、低压交直流输出过载保护电路和直流稳压电路三部分组成。低压交直流电路由电源变压器 B 的次级绕组 3～10 端形成抽头分压，通过开关 S2转换连接，获得 2～16V 每隔 2V 一挡共 8 挡的低压交流电压，直接由低压交流接线柱输出。上述各档交流电压经过变压器次级绕组 11～12 端加以补偿后由桥式整流电路 D5～8整流形成脉动直流电压，由低压直流接线柱输出。调节 S2，可获得 2～16V 每隔 2V 一挡的直流电压。用心 爱心 专心低压交直流输出过载保护电路，主要由干簧管 J2和继电器 J1等组成，由发光二极管 ZD2进行过载指示。干簧管 J2的绕组和继电器 J1的常闭点 J1a串联在交直流输出主回路中。12V次级绕组 13～14 端的交流电经 D1～D4桥式整流后为继电器 J1和发光二极管 ZD2提供工作电压。当交直流输出电流小于 2A 时，J1a闭合，主回路导通，保证正常输出，J1b与 J2a都断开，过载指示发光二极管不发光。当交直流输出电流超过额定值 2A 时，流过干簧管绕组 J2的电流使干簧管内触点 J2a闭合，过载指示发光二极管 ZD2两端有电压而发光，继电器 J1有电流通过，从而引起常闭触点 J1a断开，常开触点 J1b闭合，主回路被切断，即保护电路动作。J1b的闭合使继电器自锁，保持 ZD2发光指示过载，而不会因主回路断电时触点 J2。断开而导致 J1和 ZD2没有电流通过。过载或短路故障排除后，必须切断主机电源再重新开机才能使继电器J1脱离自锁状态，恢复为正常供电状态。直流稳压电路由变压器次级绕组 13～14 端输出的 12V 交流电压经桥式整流电路 D1～D4整流和电容器 C2滤波后得到平均值为 15V 左右的直流电压，输入三端固定集成稳压器 IC1（M7806），从其输出端输出稳定的 6V 直流电压。M7806 内部有自动限流功能，不需另设输出过载保护电路。下面谈谈常见故障的检修方法：二、学生电源的常见故障检修（一）低压交直流电路的常见故障检修...
