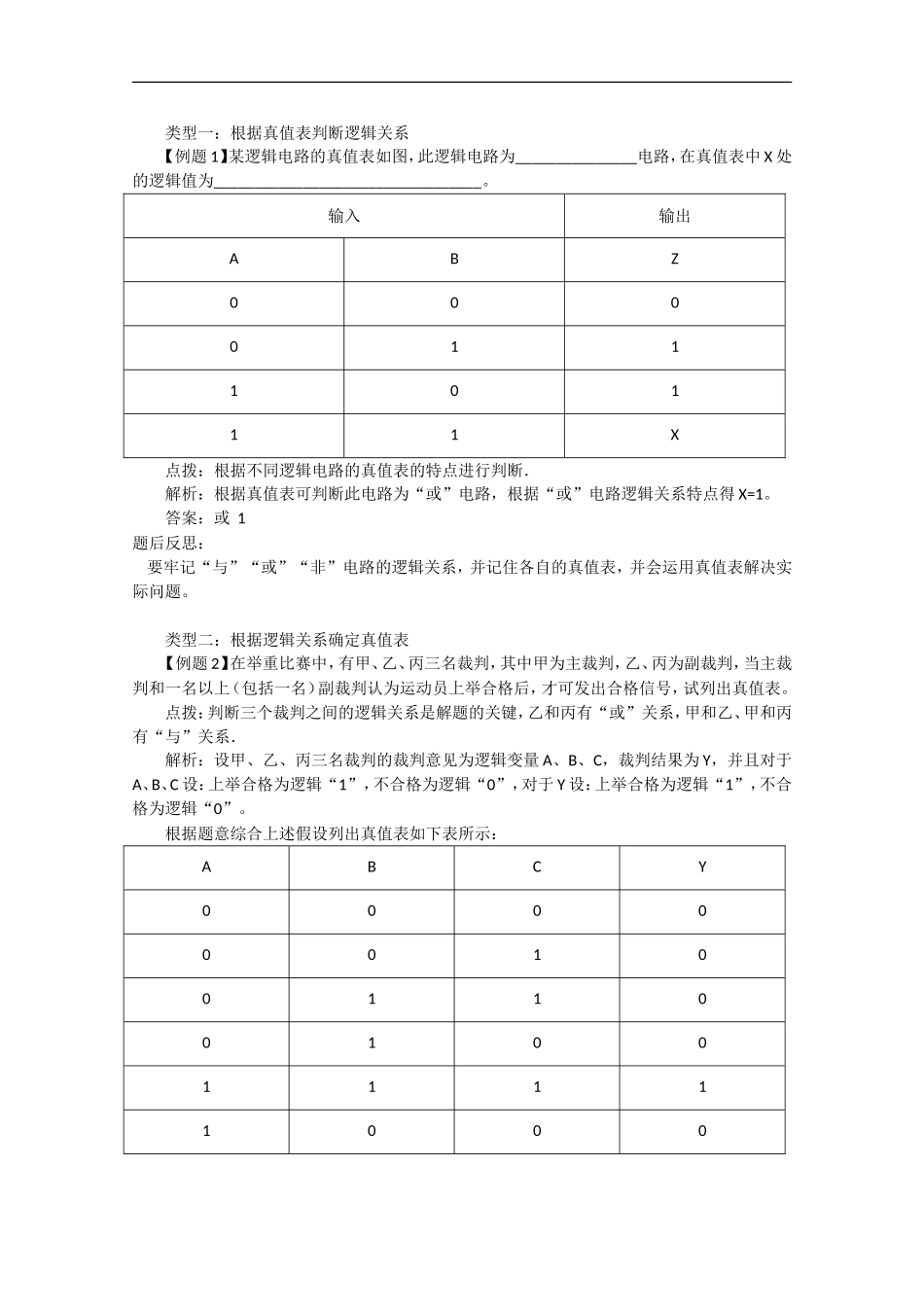

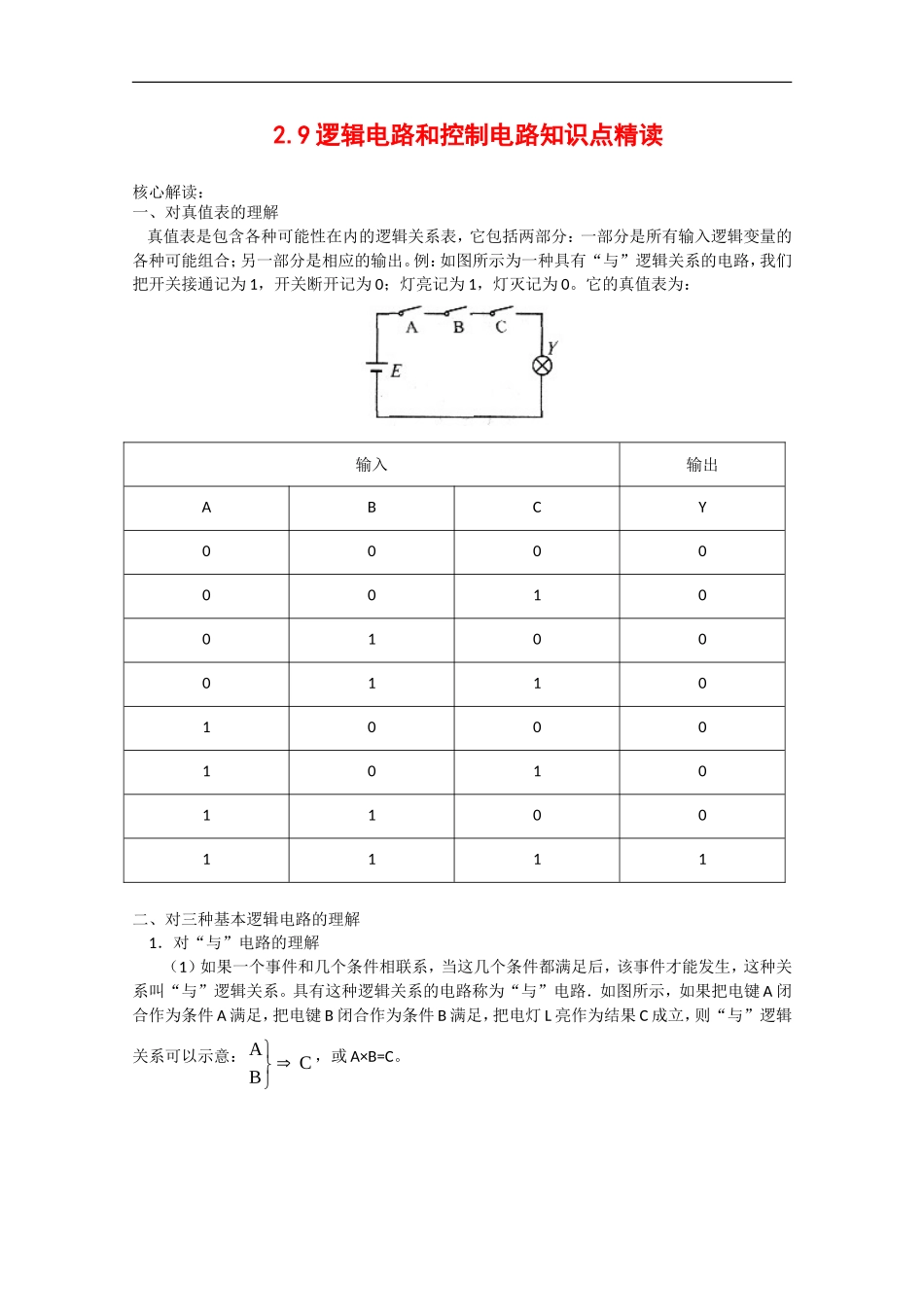

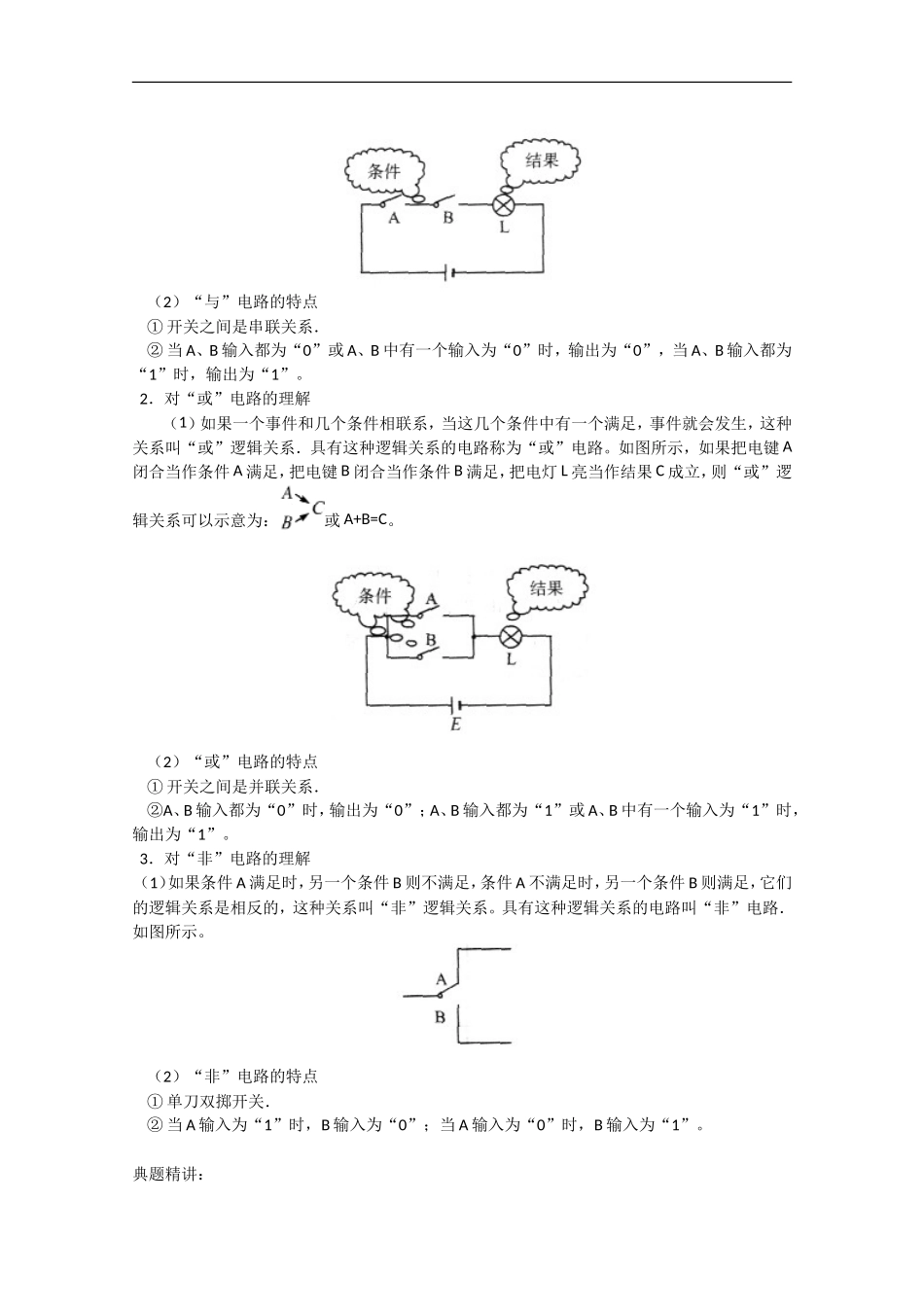

2.9 逻辑电路和控制电路知识点精读核心解读：一、对真值表的理解 真值表是包含各种可能性在内的逻辑关系表，它包括两部分：一部分是所有输入逻辑变量的各种可能组合；另一部分是相应的输出。例：如图所示为一种具有“与”逻辑关系的电路，我们把开关接通记为 1，开关断开记为 0；灯亮记为 1，灯灭记为 0。它的真值表为：输入输出ABCY00000010010001101000101011001111二、对三种基本逻辑电路的理解1．对“与”电路的理解（1）如果一个事件和几个条件相联系，当这几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系。具有这种逻辑关系的电路称为“与”电路．如图所示，如果把电键 A 闭合作为条件 A 满足，把电键 B 闭合作为条件 B 满足，把电灯 L 亮作为结果 C 成立，则“与”逻辑关系可以示意：CBA ，或 A×B=C。 （2）“与”电路的特点 ① 开关之间是串联关系． ② 当 A、B 输入都为“0”或 A、B 中有一个输入为“0”时，输出为“0”，当 A、B 输入都为“1”时，输出为“1”。 2．对“或”电路的理解（1）如果一个事件和几个条件相联系，当这几个条件中有一个满足，事件就会发生，这种关系叫“或”逻辑关系．具有这种逻辑关系的电路称为“或”电路。如图所示，如果把电键 A闭合当作条件 A 满足，把电键 B 闭合当作条件 B 满足，把电灯 L 亮当作结果 C 成立，则“或”逻辑关系可以示意为：或 A+B=C。 （2）“或”电路的特点 ① 开关之间是并联关系． ②A、B 输入都为“0”时，输出为“0”；A、B 输入都为“1”或 A、B 中有一个输入为“1”时，输出为“1”。 3．对“非”电路的理解 （1）如果条件 A 满足时，另一个条件 B 则不满足，条件 A 不满足时，另一个条件 B 则满足，它们的逻辑关系是相反的，这种关系叫“非”逻辑关系。具有这种逻辑关系的电路叫“非”电路．如图所示。 （2）“非”电路的特点 ① 单刀双掷开关． ② 当 A 输入为“1”时，B 输入为“0”；当 A 输入为“0”时，B 输入为“1”。典题精讲：类型一：根据真值表判断逻辑关系【例题 1】某逻辑电路的真值表如图，此逻辑电路为_______________电路，在真值表中 X 处的逻辑值为_________________________________。输入输出ABZ00001110111X点拨：根据不同逻辑电路的真值表的特点进行判断．解析：根据真值表可判断此电路为“或”电路，根据“或”电路逻辑关系特点得 X=1。答案：或 1...
