高中物理第三节：传感器的应用（二）教案人教版必修二

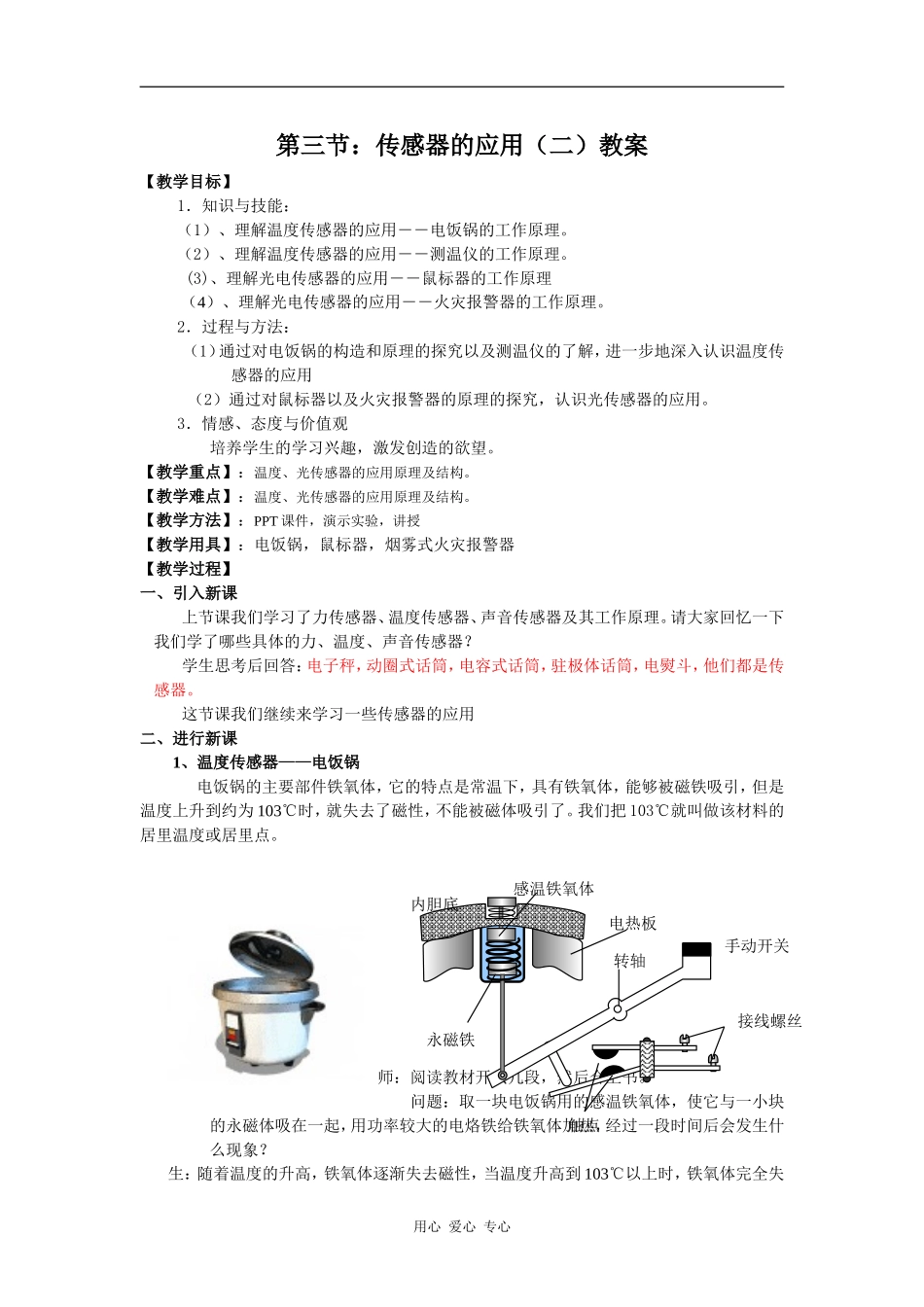

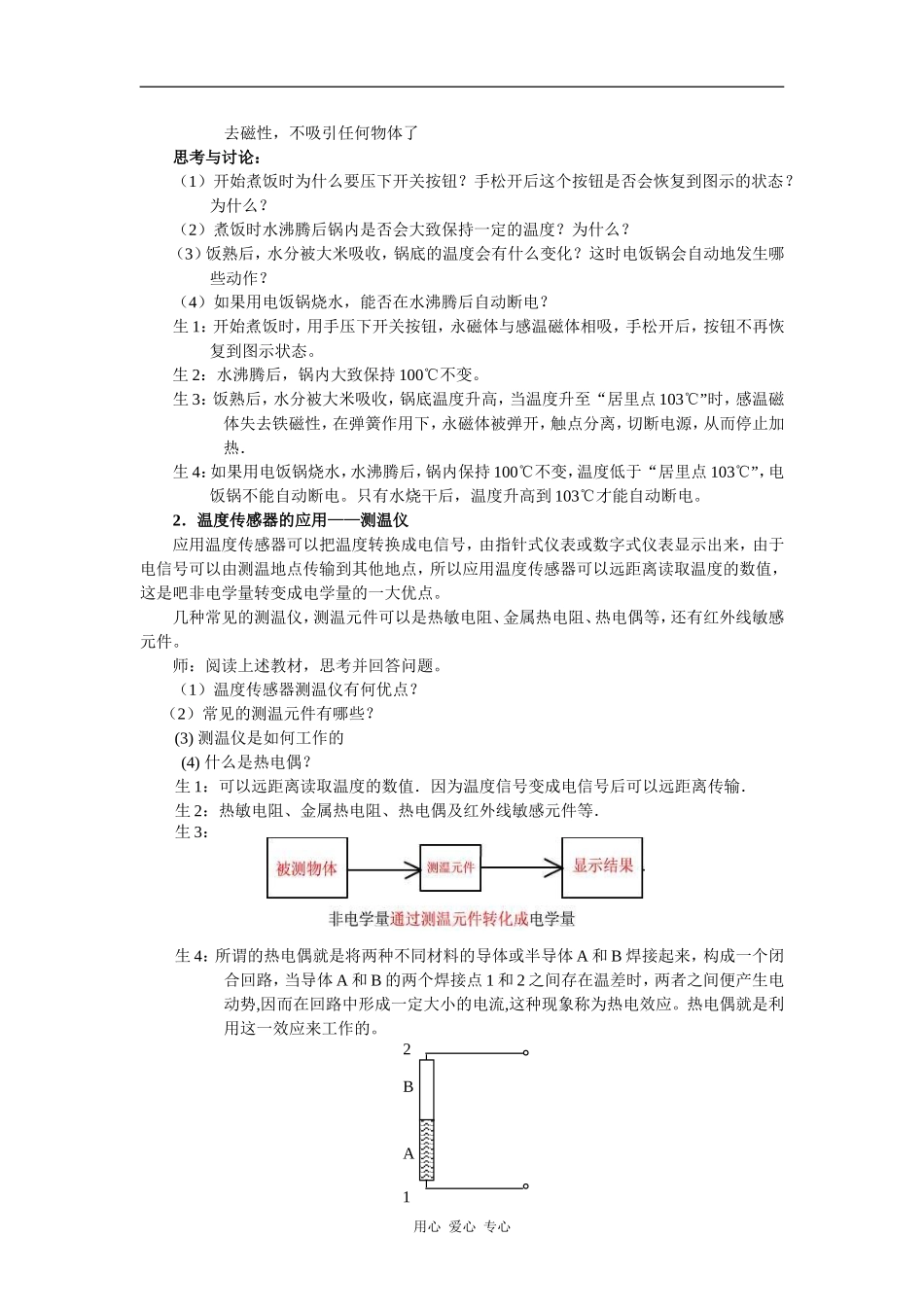

第三节：传感器的应用（二）教案【教学目标】1．知识与技能：（1）、理解温度传感器的应用――电饭锅的工作原理。（2）、理解温度传感器的应用――测温仪的工作原理。(3)、理解光电传感器的应用――鼠标器的工作原理（4）、理解光电传感器的应用――火灾报警器的工作原理。2．过程与方法：（1）通过对电饭锅的构造和原理的探究以及测温仪的了解，进一步地深入认识温度传感器的应用（2）通过对鼠标器以及火灾报警器的原理的探究，认识光传感器的应用。3．情感、态度与价值观培养学生的学习兴趣，激发创造的欲望。【教学重点】：温度、光传感器的应用原理及结构。【教学难点】：温度、光传感器的应用原理及结构。【教学方法】：PPT 课件，演示实验，讲授【教学用具】：电饭锅，鼠标器，烟雾式火灾报警器 【教学过程】一、引入新课上节课我们学习了力传感器、温度传感器、声音传感器及其工作原理。请大家回忆一下我们学了哪些具体的力、温度、声音传感器？学生思考后回答：电子秤，动圈式话筒，电容式话筒，驻极体话筒，电熨斗，他们都是传感器。这节课我们继续来学习一些传感器的应用二、进行新课1、温度传感器——电饭锅电饭锅的主要部件铁氧体，它的特点是常温下，具有铁氧体，能够被磁铁吸引，但是温度上升到约为 103℃时，就失去了磁性，不能被磁体吸引了。我们把 103℃就叫做该材料的居里温度或居里点。师：阅读教材开头几段，然后合上书。问题：取一块电饭锅用的感温铁氧体，使它与一小块的永磁体吸在一起，用功率较大的电烙铁给铁氧体加热，经过一段时间后会发生什么现象？生：随着温度的升高，铁氧体逐渐失去磁性，当温度升高到 103℃以上时，铁氧体完全失用心 爱心 专心手动开关接线螺丝触点永磁铁电热板内胆底转轴感温铁氧体去磁性，不吸引任何物体了思考与讨论：（1）开始煮饭时为什么要压下开关按钮？手松开后这个按钮是否会恢复到图示的状态？为什么？（2）煮饭时水沸腾后锅内是否会大致保持一定的温度？为什么？（3）饭熟后，水分被大米吸收，锅底的温度会有什么变化？这时电饭锅会自动地发生哪些动作？（4）如果用电饭锅烧水，能否在水沸腾后自动断电？生 1：开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。生 2：水沸腾后，锅内大致保持 100℃不变。生 3：饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点 103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹...
