养殖场废水排放监测解决方案

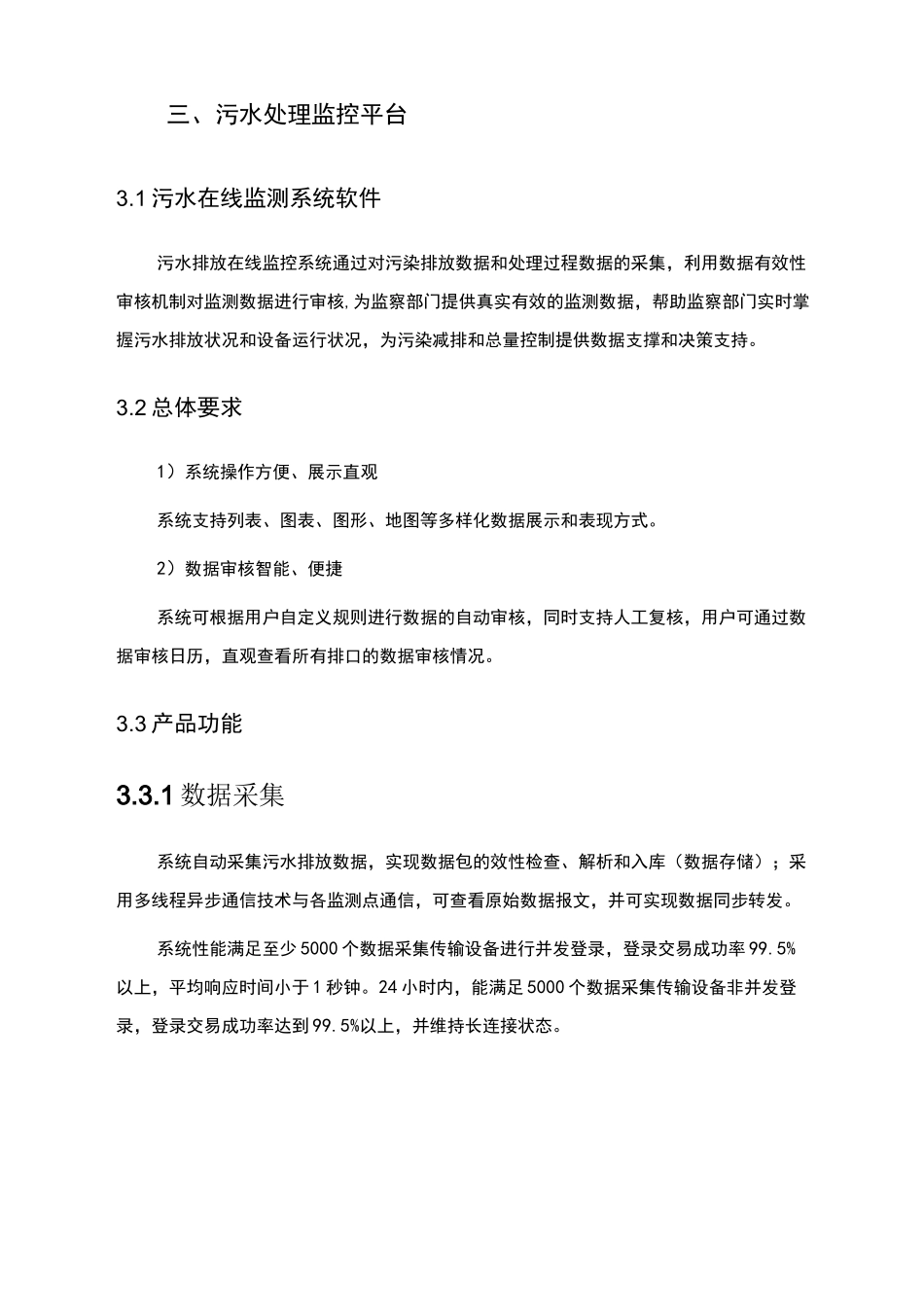

养殖场废水排放监测解决方案（初稿）一、项目简介 2二、网络拓扑 2三、污水处理监控平台 33.1 污水在线监测系统软件 33.2 总体要求 33.3 产品功能 33.3.1 数据采集 33.3.2 实时监控 43.3.3 数据管理 43.3.4 报警管理 53.3.5 总量计算 53.3.9 系统配置 6四、核心设备组成 64.1 外夹式超声波流量计 64.2 多参数数据处理终端 64.3 水位传感器 94.4 电流互感器 10现场实施条件 12―、项目简介本项目着重于管理各养殖场排放废水的容量及排放时间情况。二、网络拓扑考虑到现场网络有光纤接入或 3G 无线接入等条件，采用双网络的数据传输设备，即支持有线网络，又支持 3G 无线网络。系统网络图如下：斥殖场*:斥殖场 B:斥殖场工监测数据中心各养殖场的水位数据、废水流量的实时数据，均实时汇总到总控中心，并进行自动报警联动。三、污水处理监控平台3.1 污水在线监测系统软件污水排放在线监控系统通过对污染排放数据和处理过程数据的采集，利用数据有效性审核机制对监测数据进行审核,为监察部门提供真实有效的监测数据，帮助监察部门实时掌握污水排放状况和设备运行状况，为污染减排和总量控制提供数据支撑和决策支持。3.2 总体要求1）系统操作方便、展示直观系统支持列表、图表、图形、地图等多样化数据展示和表现方式。2）数据审核智能、便捷系统可根据用户自定义规则进行数据的自动审核，同时支持人工复核，用户可通过数据审核日历，直观查看所有排口的数据审核情况。3.3 产品功能3.3.1 数据采集系统自动采集污水排放数据，实现数据包的效性检查、解析和入库（数据存储）；采用多线程异步通信技术与各监测点通信，可查看原始数据报文，并可实现数据同步转发。系统性能满足至少 5000 个数据采集传输设备进行并发登录，登录交易成功率 99.5%以上，平均响应时间小于 1 秒钟。24 小时内，能满足 5000 个数据采集传输设备非并发登录，登录交易成功率达到 99.5%以上，并维持长连接状态。3.3.2 实时监控3.3.2.1 GIS 监控通过电子地图直观污染排放口的空间位置分布、排放实时污水和流量数据、设备运行状态数据。3.3.2.2 实时一览集中监控所有污水实时排放状况（正常、超标、预警、异常）及联网情况、设备运行状况，同步采集污染排放数据，可查看污染物变化趋势，从而掌握污染排放现状。可根据地区、级别控制、排口名称快速查询；同时支持视频接入，更直观展示污染物排放状况。3.3.3 数据管理3.3.3.1 数...
