煤矿风机在线监测系统

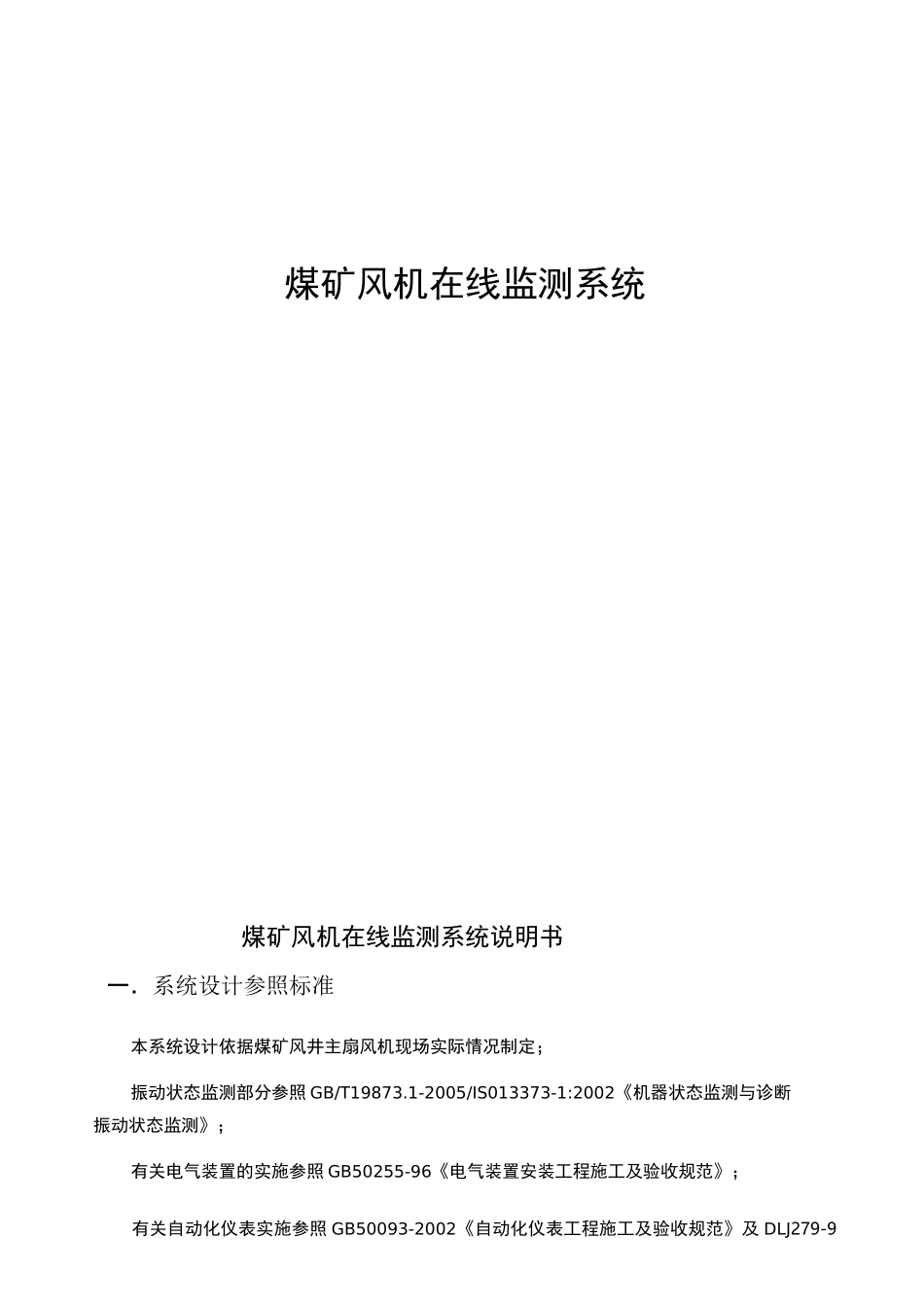

煤矿风机在线监测系统_第1页
1/17

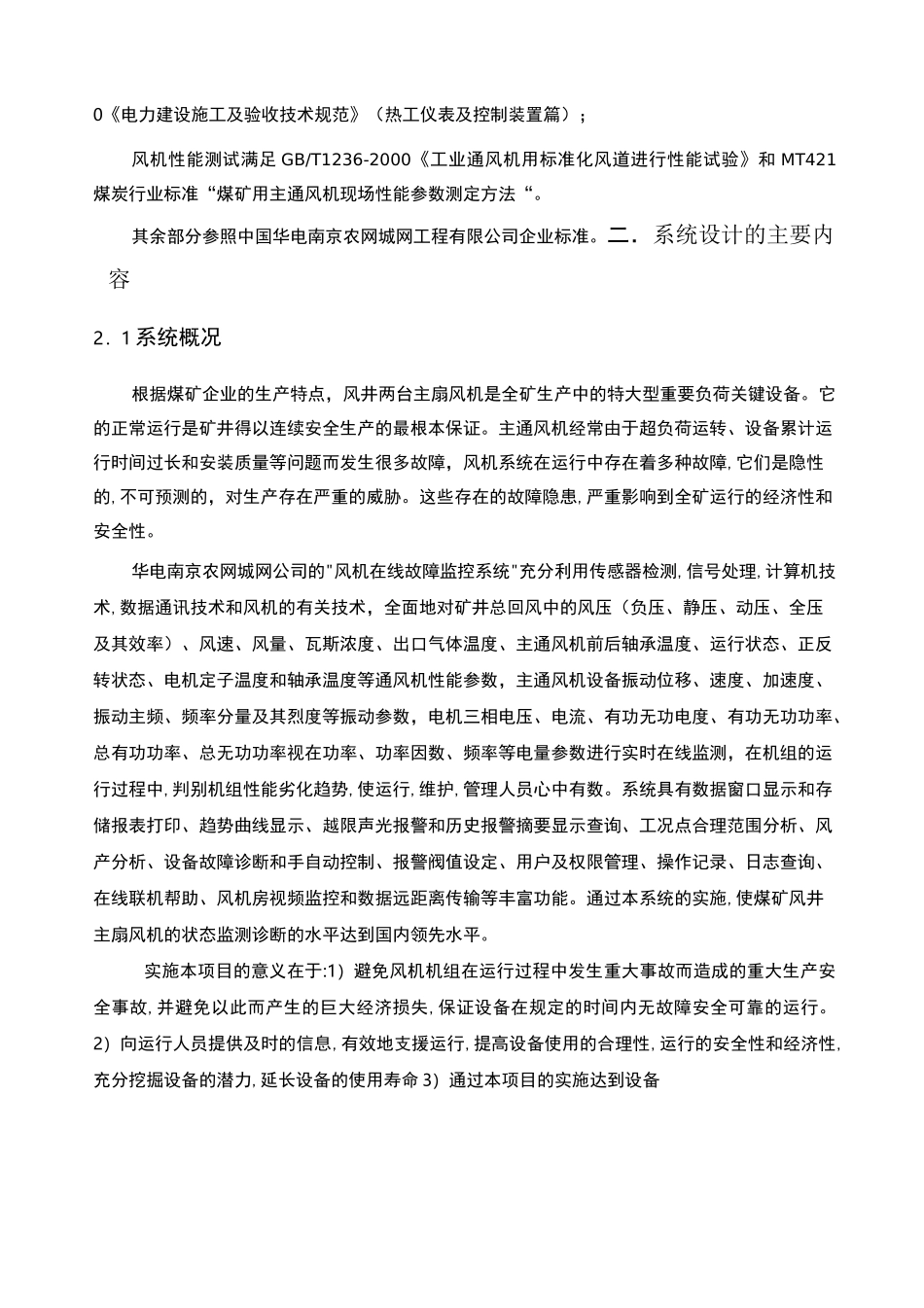

煤矿风机在线监测系统_第2页
2/17

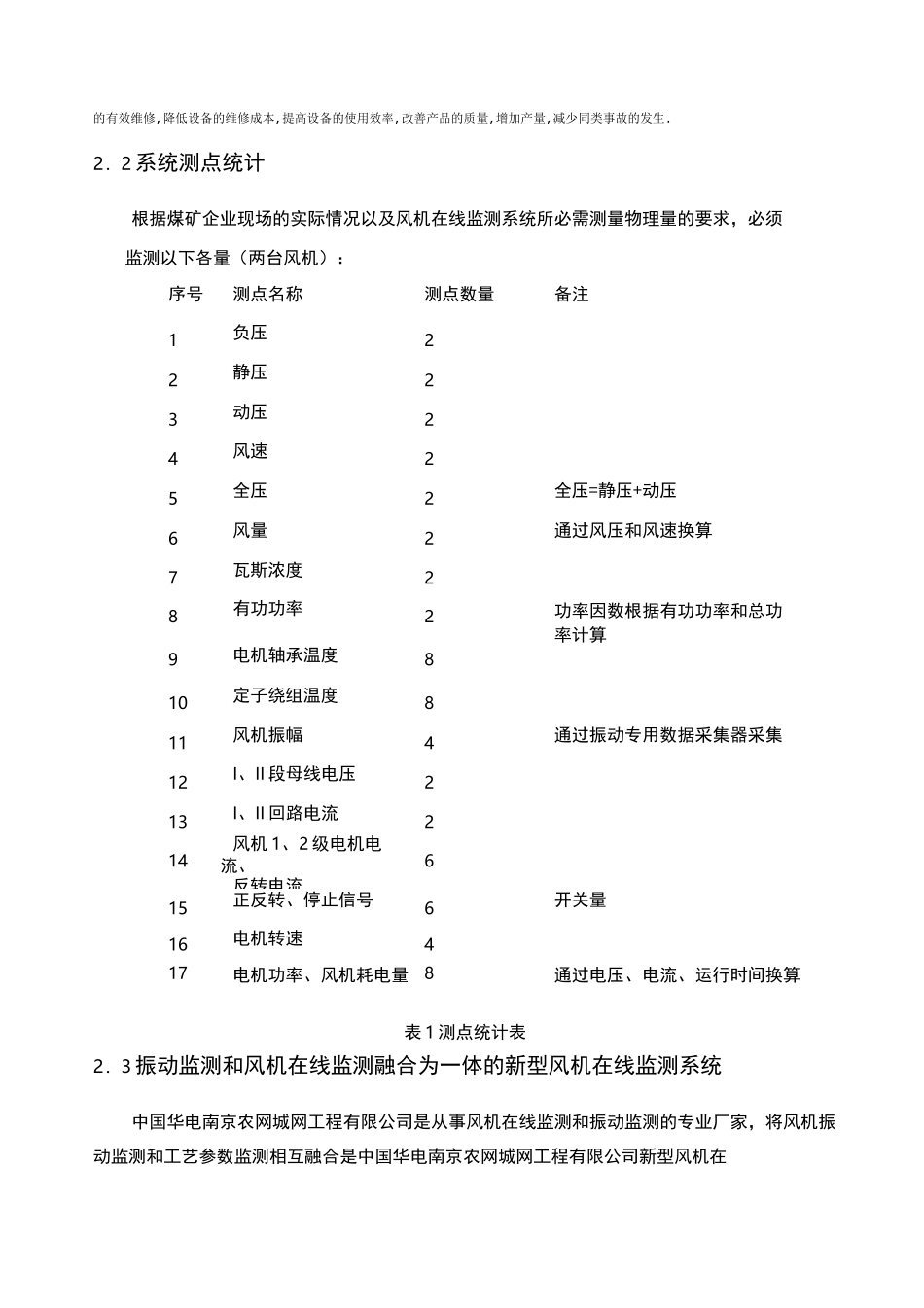

煤矿风机在线监测系统_第3页
3/17
煤矿风机在线监测系统煤矿风机在线监测系统说明书一.系统设计参照标准本系统设计依据煤矿风井主扇风机现场实际情况制定;振动状态监测部分参照 GB/T19873.1-2005/IS013373-1:2002《机器状态监测与诊断振动状态监测》;有关电气装置的实施参照 GB50255-96《电气装置安装工程施工及验收规范》;有关自动化仪表实施参照 GB50093-2002《自动化仪表工程施工及验收规范》及 DLJ279-90《电力建设施工及验收技术规范》(热工仪表及控制装置篇);风机性能测试满足 GB/T1236-2000《工业通风机用标准化风道进行性能试验》和 MT421煤炭行业标准“煤矿用主通风机现场性能参数测定方法“。其余部分参照中国华电南京农网城网工程有限公司企业标准。二.系统设计的主要内容2.1 系统概况根据煤矿企业的生产特点,风井两台主扇风机是全矿生产中的特大型重要负荷关键设备。它的正常运行是矿井得以连续安全生产的最根本保证。主通风机经常由于超负荷运转、设备累计运行时间过长和安装质量等问题而发生很多故障,风机系统在运行中存在着多种故障,它们是隐性的,不可预测的,对生产存在严重的威胁。这些存在的故障隐患,严重影响到全矿运行的经济性和安全性。华电南京农网城网公司的"风机在线故障监控系统"充分利用传感器检测,信号处理,计算机技术,数据通讯技术和风机的有关技术,全面地对矿井总回风中的风压(负压、静压、动压、全压及其效率)、风速、风量、瓦斯浓度、出口气体温度、主通风机前后轴承温度、运行状态、正反转状态、电机定子温度和轴承温度等通风机性能参数,主通风机设备振动位移、速度、加速度、振动主频、频率分量及其烈度等振动参数,电机三相电压、电流、有功无功电度、有功无功功率、总有功功率、总无功功率视在功率、功率因数、频率等电量参数进行实时在线监测,在机组的运行过程中,判别机组性能劣化趋势,使运行,维护,管理人员心中有数。系统具有数据窗口显示和存储报表打印、趋势曲线显示、越限声光报警和历史报警摘要显示查询、工况点合理范围分析、风产分析、设备故障诊断和手自动控制、报警阀值设定、用户及权限管理、操作记录、日志查询、在线联机帮助、风机房视频监控和数据远距离传输等丰富功能。通过本系统的实施,使煤矿风井主扇风机的状态监测诊断的水平达到国内领先水平。实施本项目的意义在于:1)避免风机机组在运行过程中发生重大事故而造成的重大生产安全事故,并避免以此而产生的巨大经济损失,保证设备在规定的时间内无故障...
