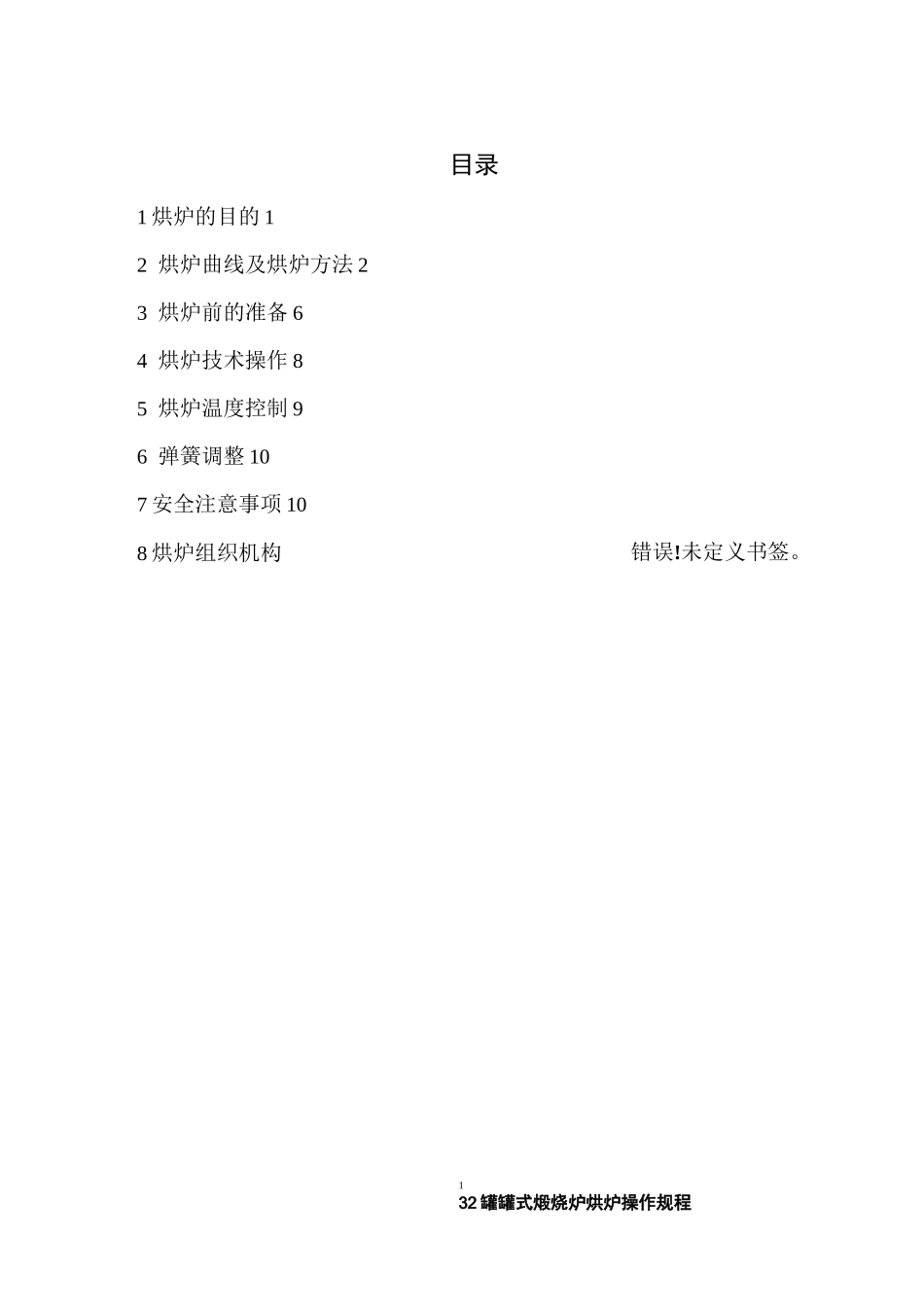

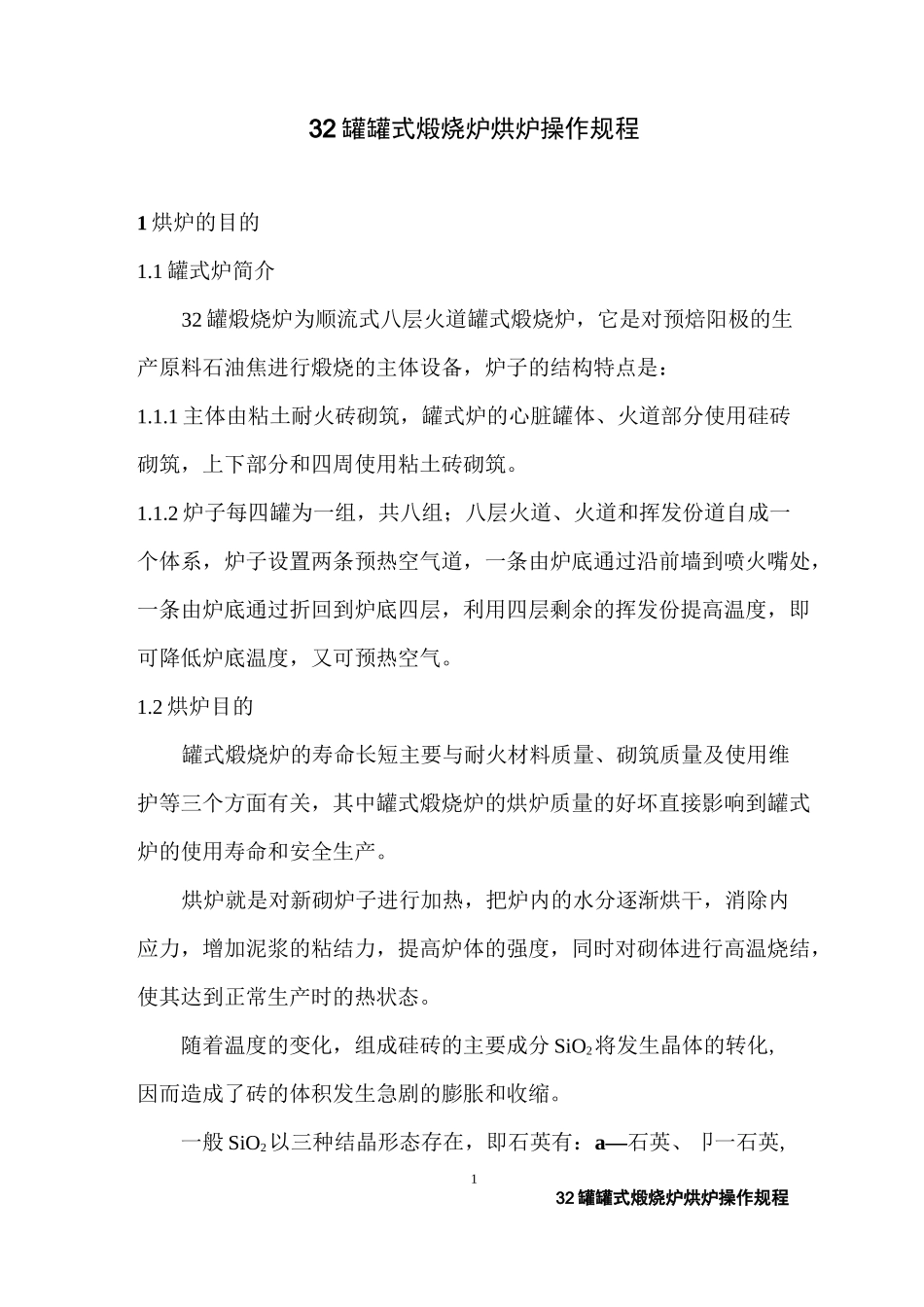

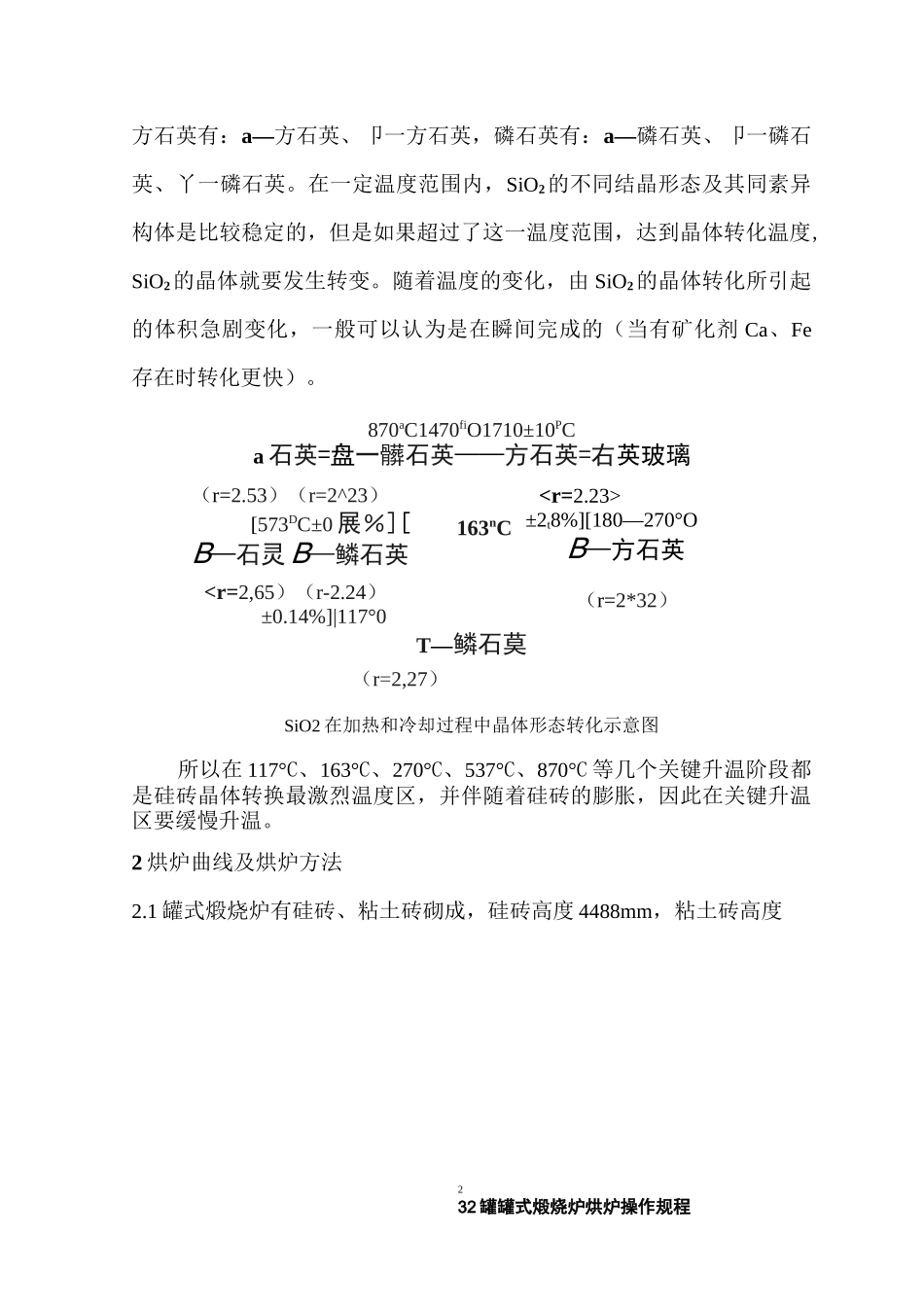

132 罐罐式煅烧炉烘炉操作规程目录1 烘炉的目的 12 烘炉曲线及烘炉方法 23 烘炉前的准备 64 烘炉技术操作 85 烘炉温度控制 96 弹簧调整 107 安全注意事项 10错误!未定义书签。8 烘炉组织机构32 罐罐式煅烧炉烘炉操作规程1 烘炉的目的1.1 罐式炉简介32 罐煅烧炉为顺流式八层火道罐式煅烧炉，它是对预焙阳极的生产原料石油焦进行煅烧的主体设备，炉子的结构特点是：1.1.1 主体由粘土耐火砖砌筑，罐式炉的心脏罐体、火道部分使用硅砖砌筑，上下部分和四周使用粘土砖砌筑。1.1.2 炉子每四罐为一组，共八组；八层火道、火道和挥发份道自成一个体系，炉子设置两条预热空气道，一条由炉底通过沿前墙到喷火嘴处，一条由炉底通过折回到炉底四层，利用四层剩余的挥发份提高温度，即可降低炉底温度，又可预热空气。1.2 烘炉目的罐式煅烧炉的寿命长短主要与耐火材料质量、砌筑质量及使用维护等三个方面有关，其中罐式煅烧炉的烘炉质量的好坏直接影响到罐式炉的使用寿命和安全生产。烘炉就是对新砌炉子进行加热，把炉内的水分逐渐烘干，消除内应力，增加泥浆的粘结力，提高炉体的强度，同时对砌体进行高温烧结，使其达到正常生产时的热状态。随着温度的变化，组成硅砖的主要成分 SiO2将发生晶体的转化,因而造成了砖的体积发生急剧的膨胀和收缩。一般 SiO2以三种结晶形态存在，即石英有：a—石英、卩一石英,132 罐罐式煅烧炉烘炉操作规程232 罐罐式煅烧炉烘炉操作规程方石英有：a—方石英、卩一方石英，磷石英有：a—磷石英、卩一磷石英、丫一磷石英。在一定温度范围内，SiO2的不同结晶形态及其同素异构体是比较稳定的，但是如果超过了这一温度范围，达到晶体转化温度,SiO2的晶体就要发生转变。随着温度的变化，由 SiO2的晶体转化所引起的体积急剧变化，一般可以认为是在瞬间完成的（当有矿化剂 Ca、Fe存在时转化更快）。870aC1470fiO1710±10PCa 石英=盘一髒石英——方石英=右英玻璃（r=2.53）（r=2^23）[573DC±0 展％][B—石灵 B—鳞石英±2t8%][180—270°OB—方石英（...
