堤防工程测量方案.

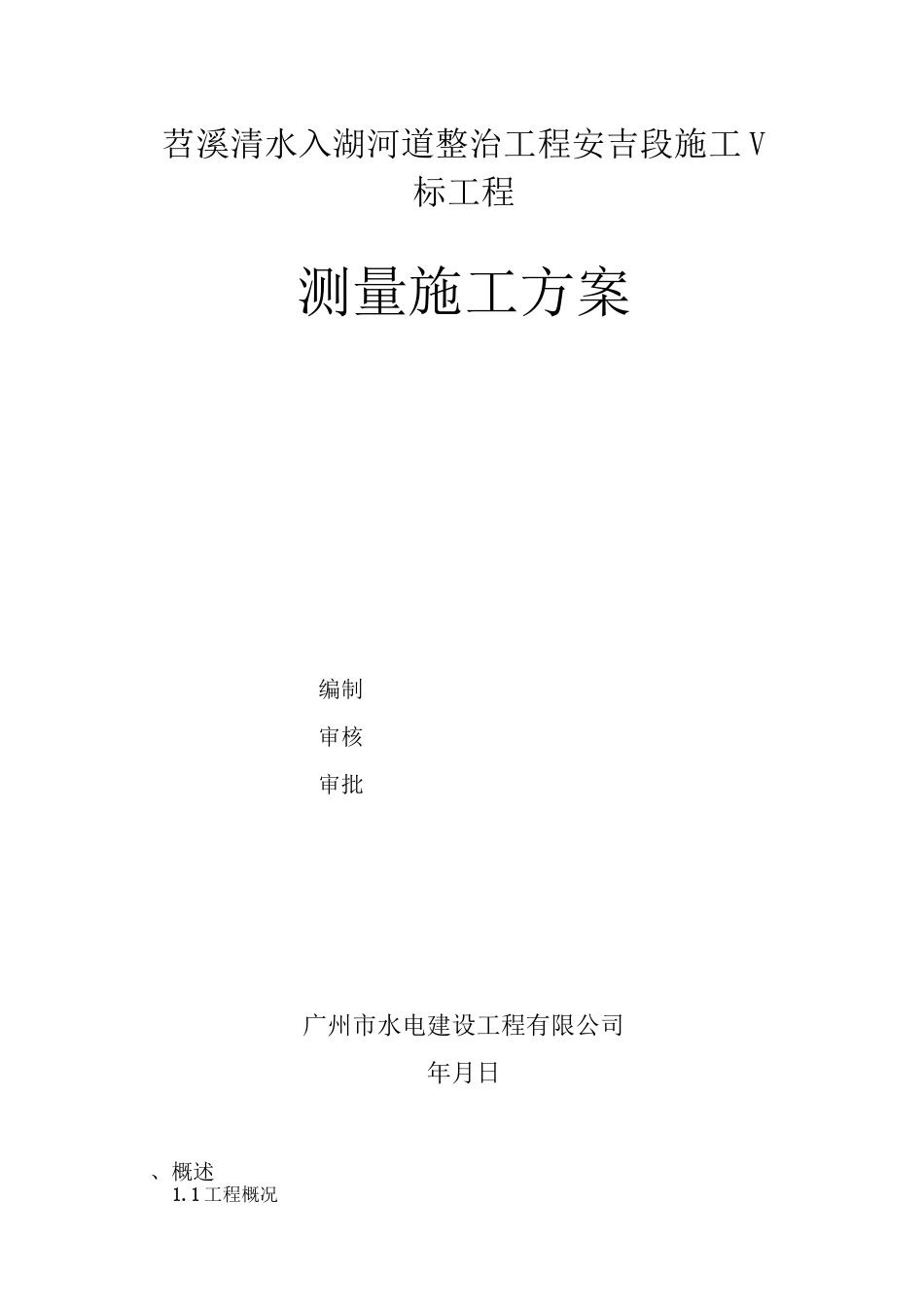

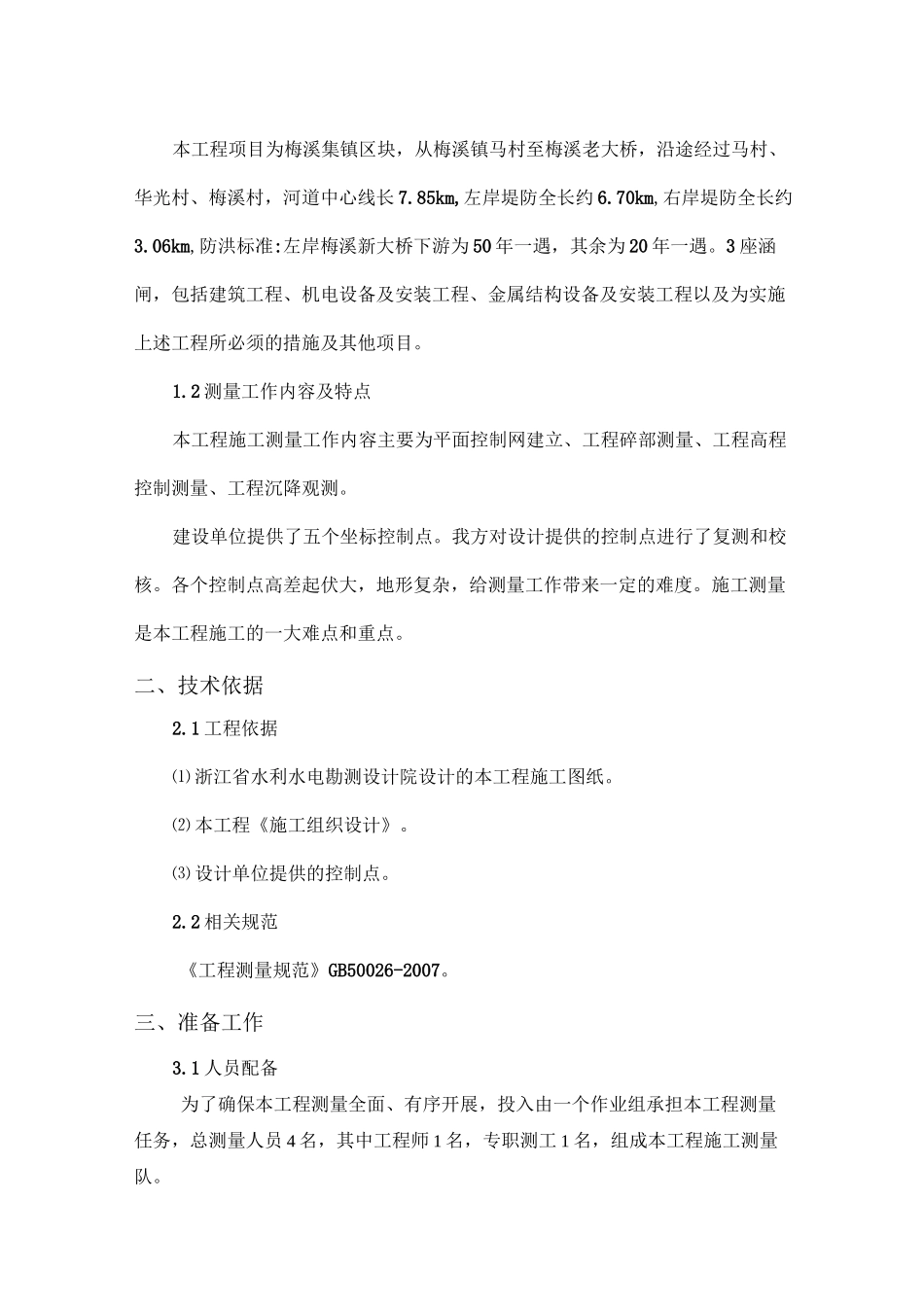

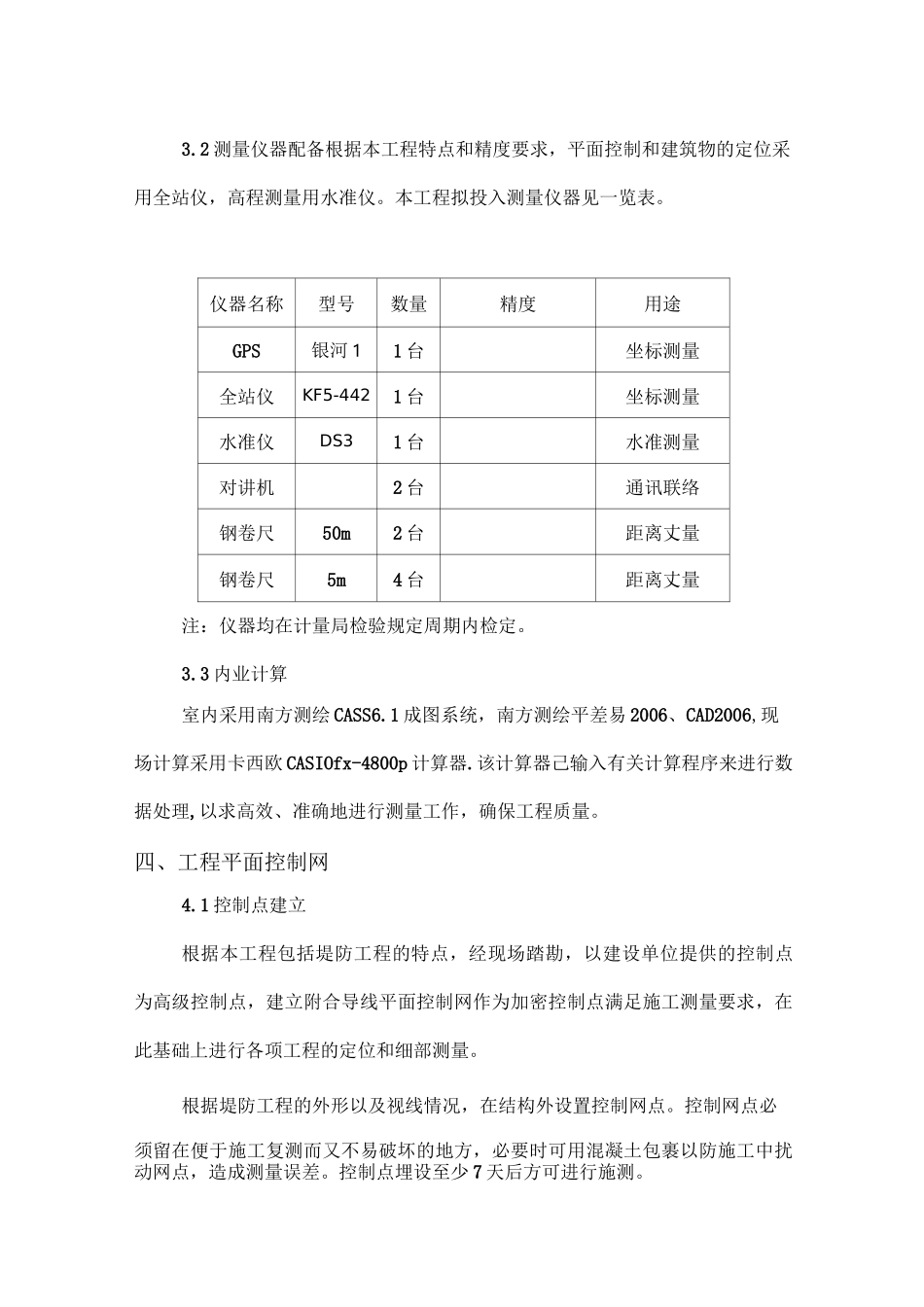

苕溪清水入湖河道整治工程安吉段施工 V标工程测量施工方案编制审核审批广州市水电建设工程有限公司年月日、概述1.1 工程概况本工程项目为梅溪集镇区块，从梅溪镇马村至梅溪老大桥，沿途经过马村、华光村、梅溪村，河道中心线长 7.85km,左岸堤防全长约 6.70km,右岸堤防全长约3.06km,防洪标准:左岸梅溪新大桥下游为 50 年一遇，其余为 20 年一遇。3 座涵闸，包括建筑工程、机电设备及安装工程、金属结构设备及安装工程以及为实施上述工程所必须的措施及其他项目。1.2 测量工作内容及特点本工程施工测量工作内容主要为平面控制网建立、工程碎部测量、工程高程控制测量、工程沉降观测。建设单位提供了五个坐标控制点。我方对设计提供的控制点进行了复测和校核。各个控制点高差起伏大，地形复杂，给测量工作带来一定的难度。施工测量是本工程施工的一大难点和重点。二、技术依据2.1 工程依据⑴ 浙江省水利水电勘测设计院设计的本工程施工图纸。⑵ 本工程《施工组织设计》。⑶ 设计单位提供的控制点。2.2 相关规范《工程测量规范》GB50026-2007。三、准备工作3.1 人员配备为了确保本工程测量全面、有序开展，投入由一个作业组承担本工程测量任务，总测量人员 4 名，其中工程师 1 名，专职测工 1 名，组成本工程施工测量队。3.2 测量仪器配备根据本工程特点和精度要求，平面控制和建筑物的定位采用全站仪，高程测量用水准仪。本工程拟投入测量仪器见一览表。仪器名称型号数量精度用途GPS银河 11 台坐标测量全站仪KF5-4421 台坐标测量水准仪DS31 台水准测量对讲机2 台通讯联络钢卷尺50m2 台距离丈量钢卷尺5m4 台距离丈量注：仪器均在计量局检验规定周期内检定。3.3 内业计算室内采用南方测绘 CASS6.1 成图系统，南方测绘平差易 2006、CAD2006,现场计算采用卡西欧 CASIOfx-4800p 计算器.该计算器己输入有关计算程序来进行数据处理,以求高效、准确地进行测量工作，确保工程质量。四、工程平面控制网4.1 控制点建立根据本工程包括堤防工程的特点，经现场踏勘，以建设单位提供的控制点为高级控制点，建立附合导线平面控制网作为加密控制点满足施工测量要求，在此基础上进行各项工程的定位和细部测量。根据堤防工程的外形以及视线情况，在结构外设置控制网点。控制网点必须留在便于施工复测而又不易破坏的地方，必要时可用混凝土包裹以防施工中扰动网点，造成测量误差。控制点埋设至少 7 天后方可进行施测。4.2 平面导...
