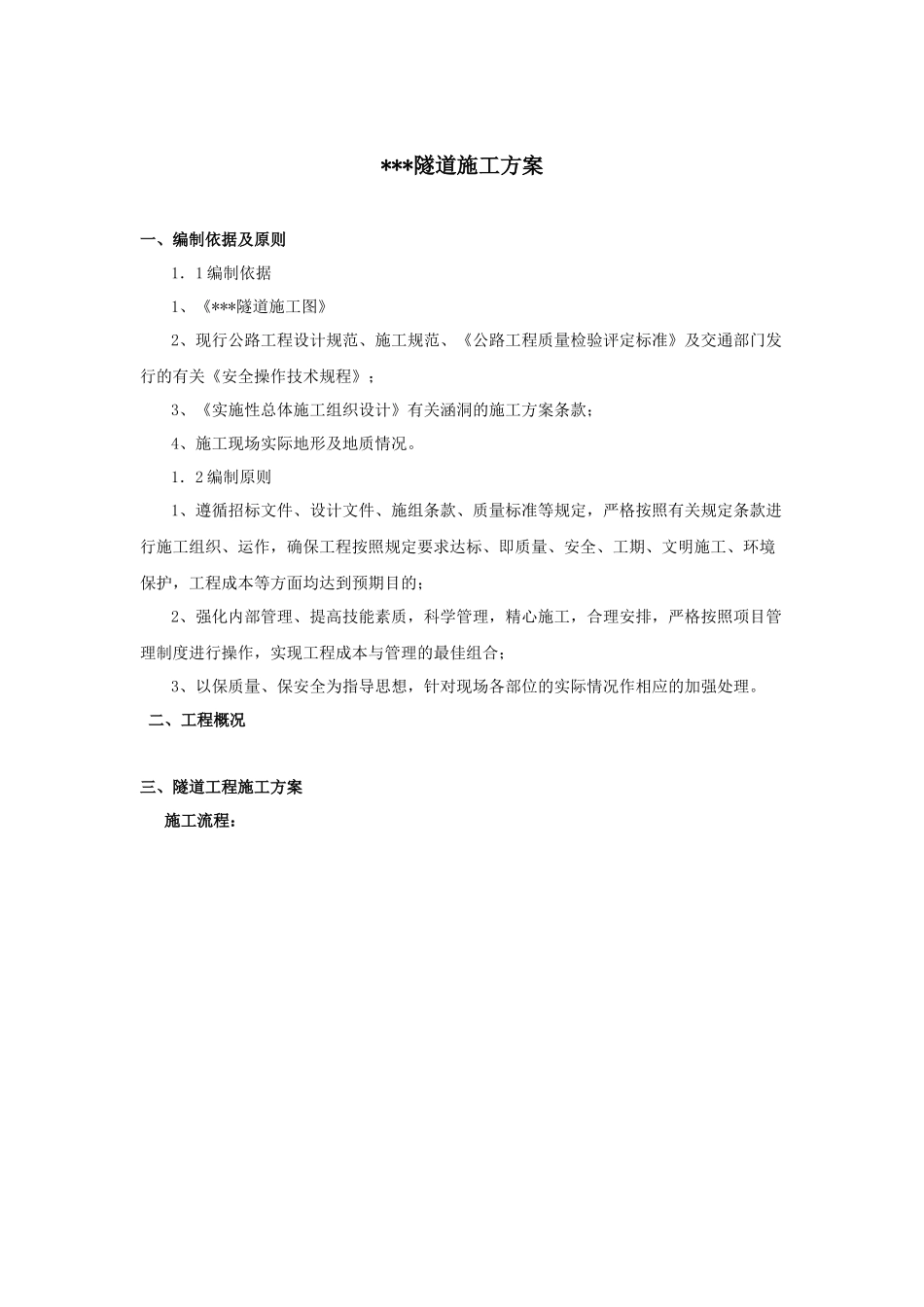

***隧道施工方案一、编制依据及原则1．1编制依据1、《***隧道施工图》2、现行公路工程设计规范、施工规范、《公路工程质量检验评定标准》及交通部门发行的有关《安全操作技术规程》；3、《实施性总体施工组织设计》有关涵洞的施工方案条款；4、施工现场实际地形及地质情况。1．2编制原则1、遵循招标文件、设计文件、施组条款、质量标准等规定，严格按照有关规定条款进行施工组织、运作，确保工程按照规定要求达标、即质量、安全、工期、文明施工、环境保护，工程成本等方面均达到预期目的；2、强化内部管理、提高技能素质，科学管理，精心施工，合理安排，严格按照项目管理制度进行操作，实现工程成本与管理的最佳组合；3、以保质量、保安全为指导思想，针对现场各部位的实际情况作相应的加强处理。二、工程概况三、隧道工程施工方案施工流程：1.施工组织安排本标段设二个隧道施工队，施工前做好前期准备，通往弃土场的临时便道要修通修好，左、右线隧道分别由二个隧道施工队独立施工。隧道施工队包括掘进、衬砌、综合、保障专业四个工班。掘进工班负责隧道开挖、支护、出碴、运输；衬砌工班负责衬砌，包括模板台车作业、洞内防排水工程施工、附属工程施工、混凝土灌注；综合工班负责钢构件加工制作及场外材料的转运等工作；保障专业工班负责风、水、电、混凝土的供应及设备维修、保养。按三班制安排组织施工，在人员安排时每人每天按少于8个小时工作时间。隧道施工配备的主要机械设备有凿岩台车、空压机、凿岩机、侧卸装载机、自卸汽车、湿喷机、整体衬砌台车、砼拌合站、砼运输车、砼输送泵等。施工场地及队伍驻地的布置主要考虑离洞口较近，上、下工方便，避风、防洪、环保要求等因素。施工场地布置考虑了如下原则：①适应地形，紧凑布置。②发电机组、配电房、电动压风机房尽量靠近洞口，进洞的风水管路及电线路尽可能短，以减少风、水阻力损失及电压降。③材料堆放便于汽车运输，尽可能减少运输干扰。常用料如砂石、水泥、木料等放在同一条运输线近旁，便于运料。④炸药、雷管库房远离驻地和隧道洞口，以策安全。2、总体施工方案以新奥法的基本原理为依据，加强地质超前预报和监控量测，以信息化施工手段指导超前地质预报洞口支护洞口开挖洞身开挖施工。施工时做到“管超前、严注浆、短进尺、少扰动、弱爆破、强支护、紧封闭、勤量测”。隧道采用新奥法施工；出碴采用侧卸式装载机装碴配合自卸汽车运输；防水板采用背吊式无钉铺设工艺，确保无顶眼，防止渗漏水；衬砌采用全断面衬砌钢模台车进行施工，衬砌砼采用自动计量拌和站供料，砼搅拌运送车运输，砼泵浇灌；施工通风采用独头压入式通风。主要施工工序：施工测量→修筑洞外环向截水沟→洞口路堑开挖、边仰坡防护→洞口施工→超前支护→洞身打眼装药放炮→通风→出渣→初期支护→监控量测→施作防水层→二次衬砌浇注→水沟、电缆沟施作→洞内路面施工→隧道内装及机电安装。3、隧道施工方法、工艺与技术措施（1）地质超前预报为了预防施工中突然涌水问题，施工中进行超前地质预报。为了制订合理的施工处理方案，实行动态施工，确保施工安全，确定采用超前水平钻孔、TSP-203等物探方法进行综合预测预报。现场成立施工超前地质预报小组，由从事多年隧道施工和地质工作的专业技术人员组成，并聘请富有实践经验和地质资料判释能力的专家作指导。在设计提供的地质资料基础上，实地调查核实不同地层、岩性、岩层产状在隧道地表的出露及接触情况；地表岩溶发育位置，规模及其分布；地质构造在隧道地表的出露、分布、性质及产状变化等。调查岩性、岩层产状、岩体结构、岩体节理等实际状况及地质构造的变化特征，初步预测掌子面前方的断层、不同岩层接触面出现位置及前方围岩的稳定性等。根据地质复杂程度，全断面布设1～3个探孔，每个探孔长30～50m，探孔应超出隧道外轮廓1.5～3m。钻孔布置位置：超前探孔为1孔时，在中部沿隧道轴线施钻，采用76mm孔径钻机取芯。超前探孔为3孔时，在上部和左右两侧布置，上部孔采用76mm孔径钻机取芯，两侧孔采用38mm孔径钻机取芯。主要用于探测掌子面前方围岩情况和出水点位置，地下水水量和水压等...
