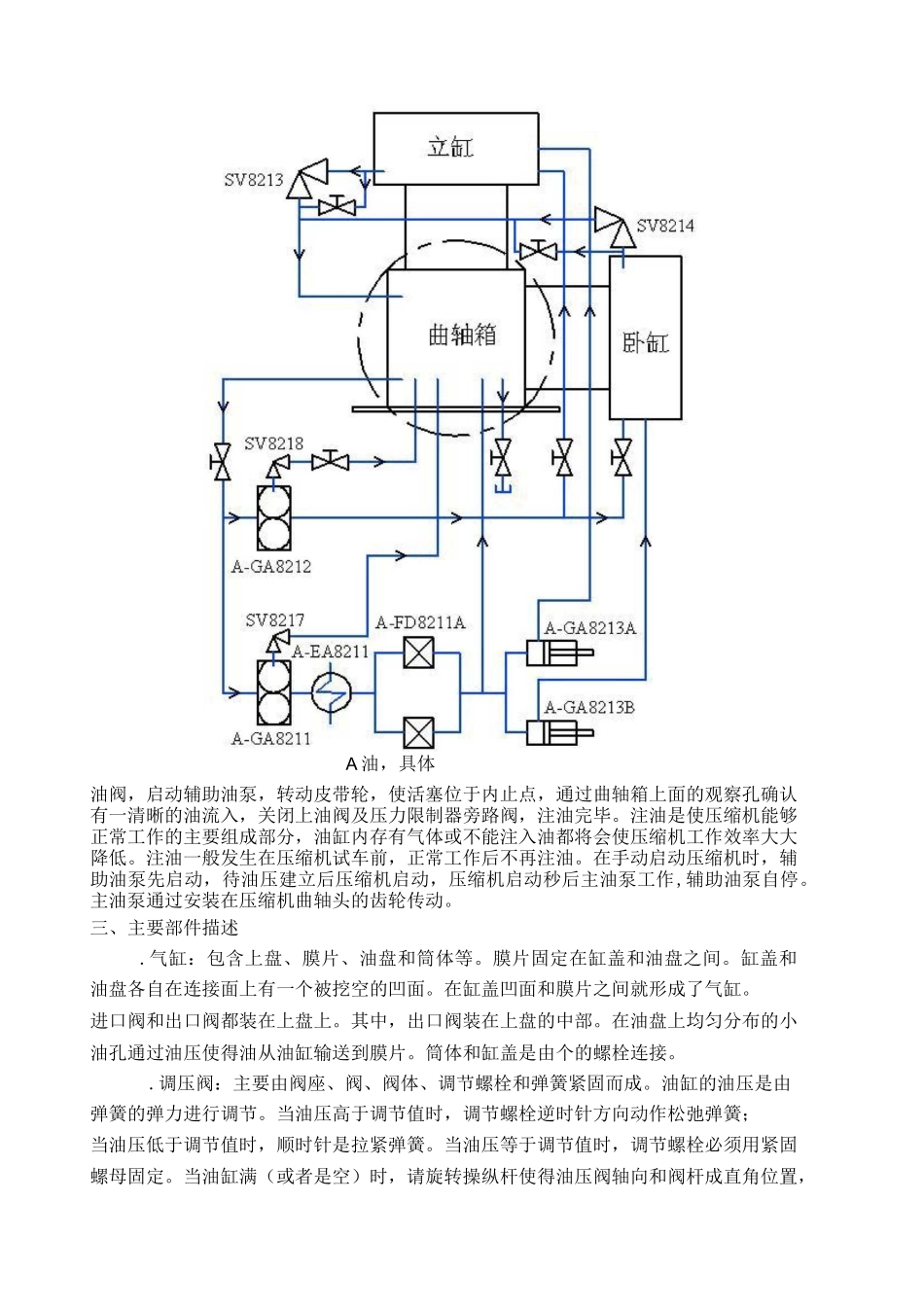

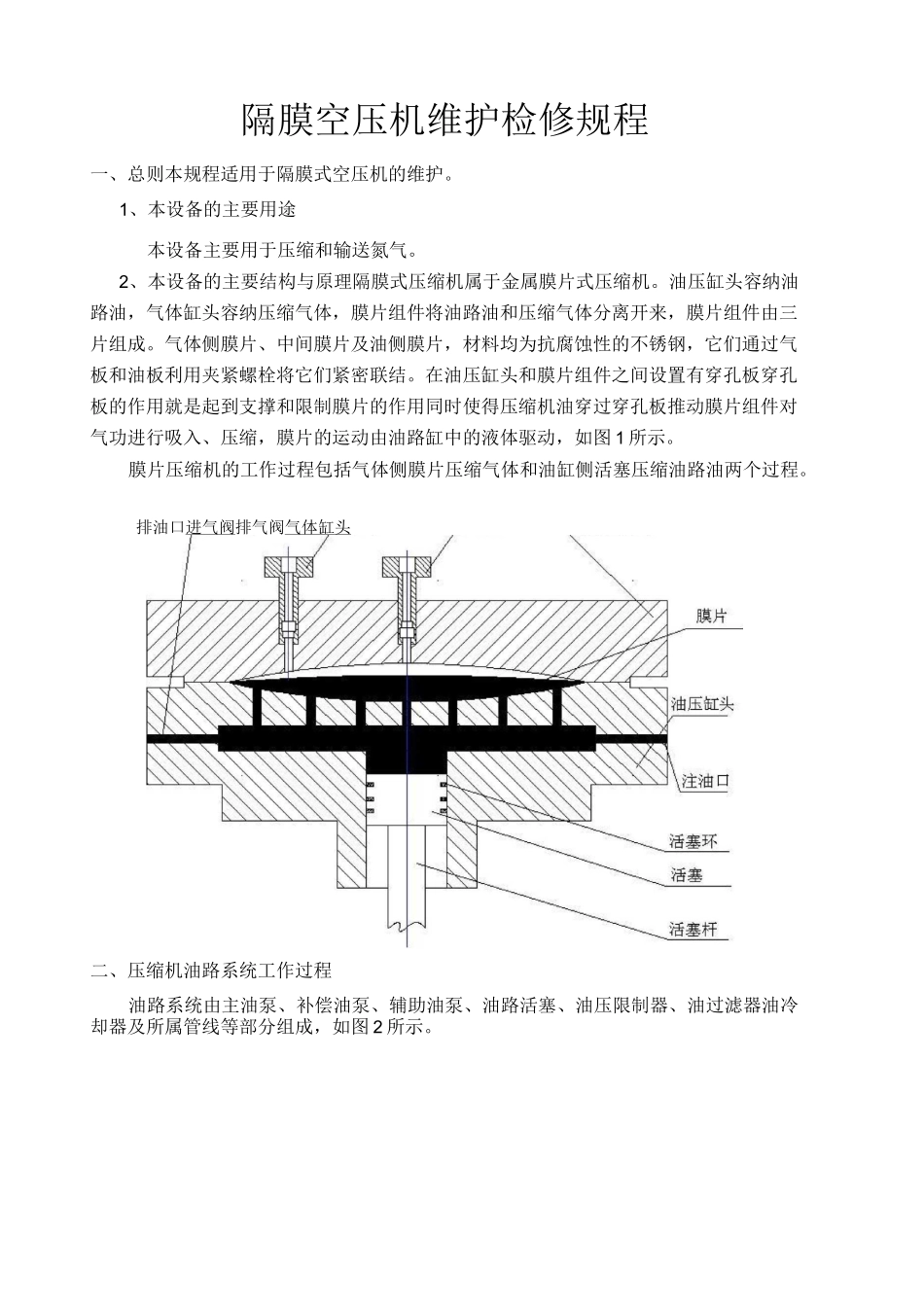

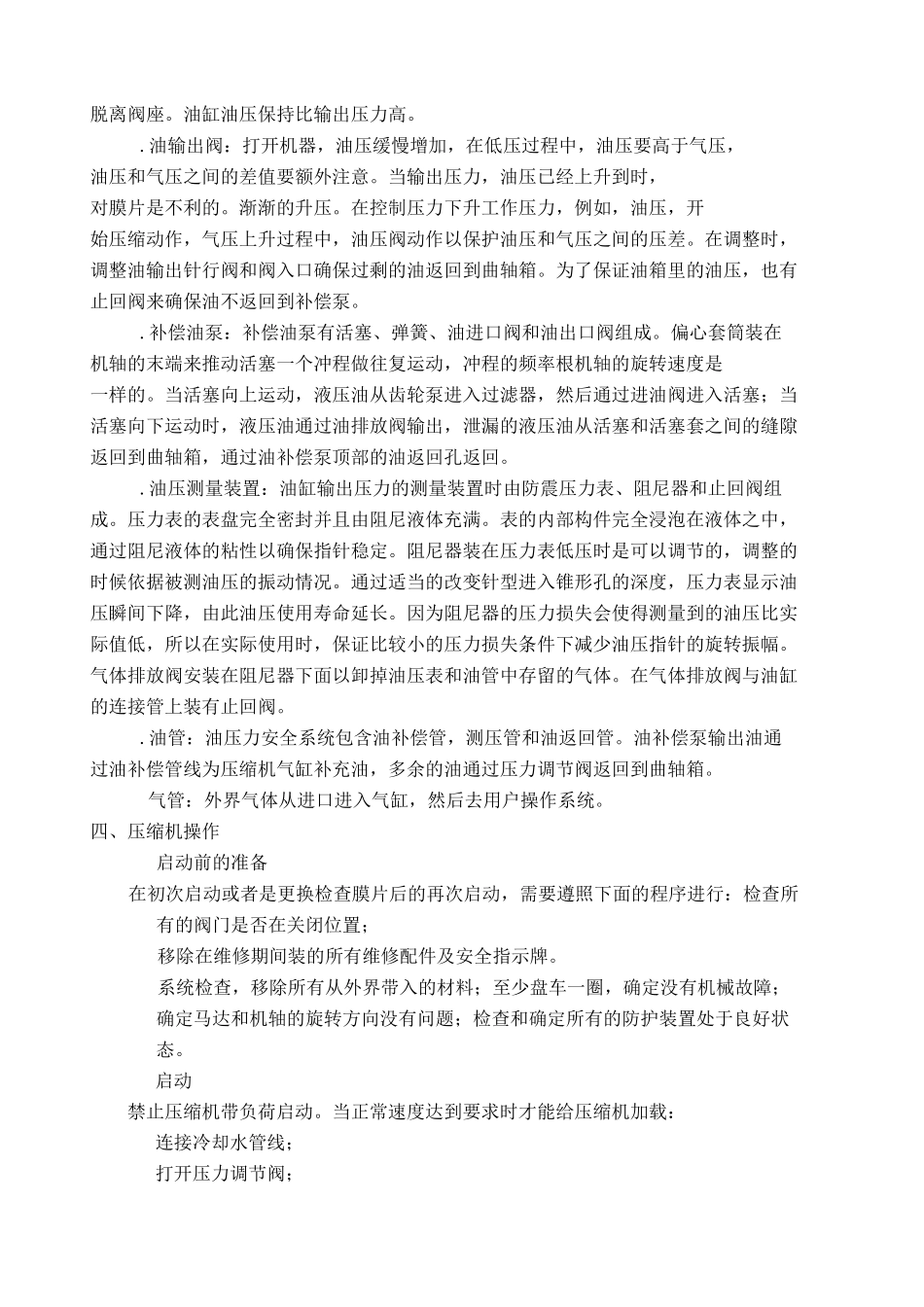

隔膜空压机维护检修规程一、总则本规程适用于隔膜式空压机的维护。1、本设备的主要用途本设备主要用于压缩和输送氮气。2、本设备的主要结构与原理隔膜式压缩机属于金属膜片式压缩机。油压缸头容纳油路油,气体缸头容纳压缩气体,膜片组件将油路油和压缩气体分离开来,膜片组件由三片组成。气体侧膜片、中间膜片及油侧膜片,材料均为抗腐蚀性的不锈钢,它们通过气板和油板利用夹紧螺栓将它们紧密联结。在油压缸头和膜片组件之间设置有穿孔板穿孔板的作用就是起到支撑和限制膜片的作用同时使得压缩机油穿过穿孔板推动膜片组件对气功进行吸入、压缩,膜片的运动由油路缸中的液体驱动,如图 1 所示。膜片压缩机的工作过程包括气体侧膜片压缩气体和油缸侧活塞压缩油路油两个过程。排油口进气阀排气阀气体缸头二、压缩机油路系统工作过程油路系统由主油泵、补偿油泵、辅助油泵、油路活塞、油压限制器、油过滤器油冷却器及所属管线等部分组成,如图 2 所示。A 油,具体油阀,启动辅助油泵,转动皮带轮,使活塞位于内止点,通过曲轴箱上面的观察孔确认有一清晰的油流入,关闭上油阀及压力限制器旁路阀,注油完毕。注油是使压缩机能够正常工作的主要组成部分,油缸内存有气体或不能注入油都将会使压缩机工作效率大大降低。注油一般发生在压缩机试车前,正常工作后不再注油。在手动启动压缩机时,辅助油泵先启动,待油压建立后压缩机启动,压缩机启动秒后主油泵工作,辅助油泵自停。主油泵通过安装在压缩机曲轴头的齿轮传动。三、主要部件描述.气缸:包含上盘、膜片、油盘和筒体等。膜片固定在缸盖和油盘之间。缸盖和油盘各自在连接面上有一个被挖空的凹面。在缸盖凹面和膜片之间就形成了气缸。进口阀和出口阀都装在上盘上。其中,出口阀装在上盘的中部。在油盘上均匀分布的小油孔通过油压使得油从油缸输送到膜片。筒体和缸盖是由个的螺栓连接。.调压阀:主要由阀座、阀、阀体、调节螺栓和弹簧紧固而成。油缸的油压是由弹簧的弹力进行调节。当油压高于调节值时,调节螺栓逆时针方向动作松弛弹簧;当油压低于调节值时,顺时针是拉紧弹簧。当油压等于调节值时,调节螺栓必须用紧固螺母固定。当油缸满(或者是空)时,请旋转操纵杆使得油压阀轴向和阀杆成直角位置,脱离阀座。油缸油压保持比输出压力高。.油输出阀:打开机器,油压缓慢增加,在低压过程中,油压要高于气压,油压和气压之间的差值要额外注意。当输出压力,油压已经上升到时,对膜片是不利的。...
