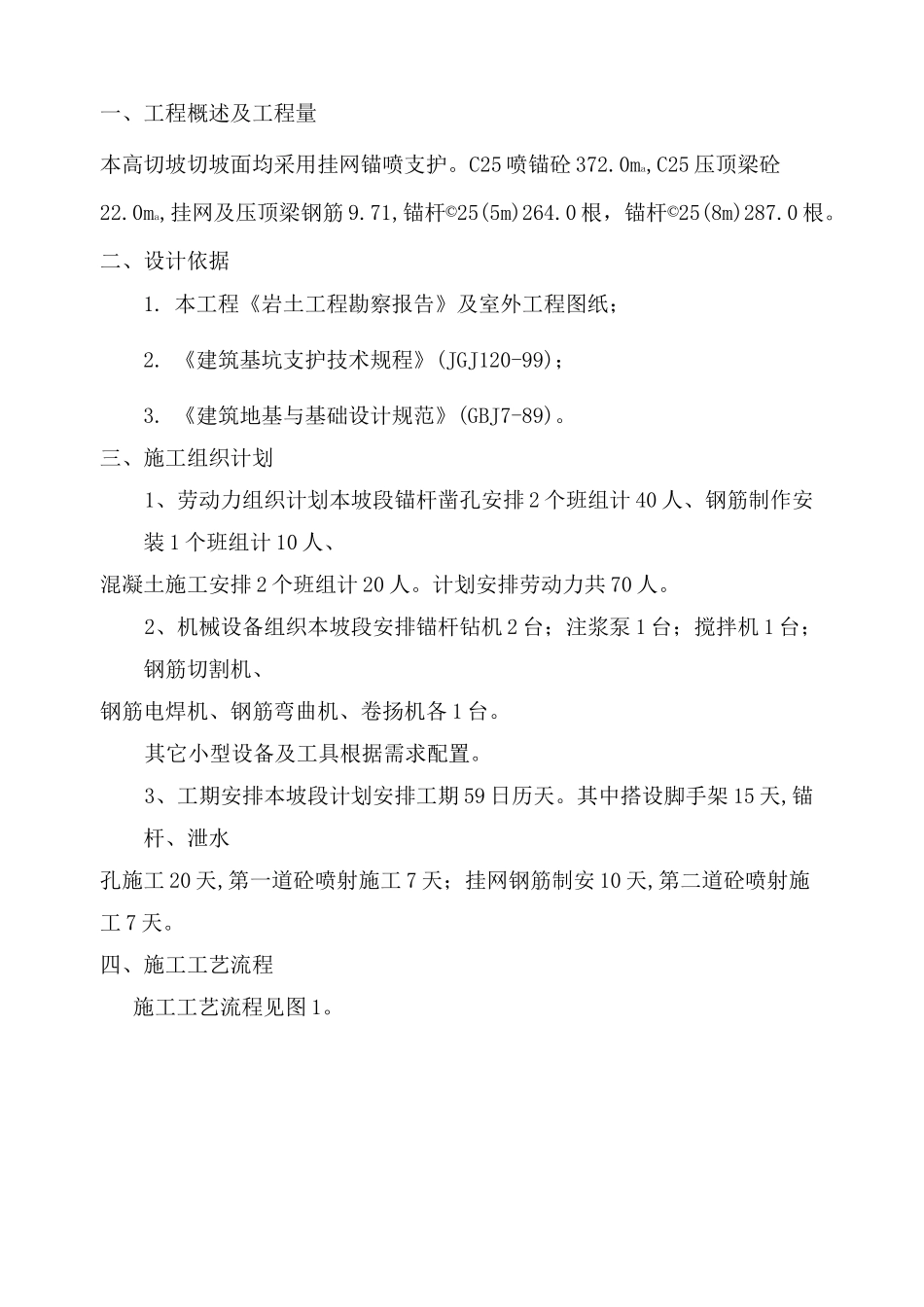

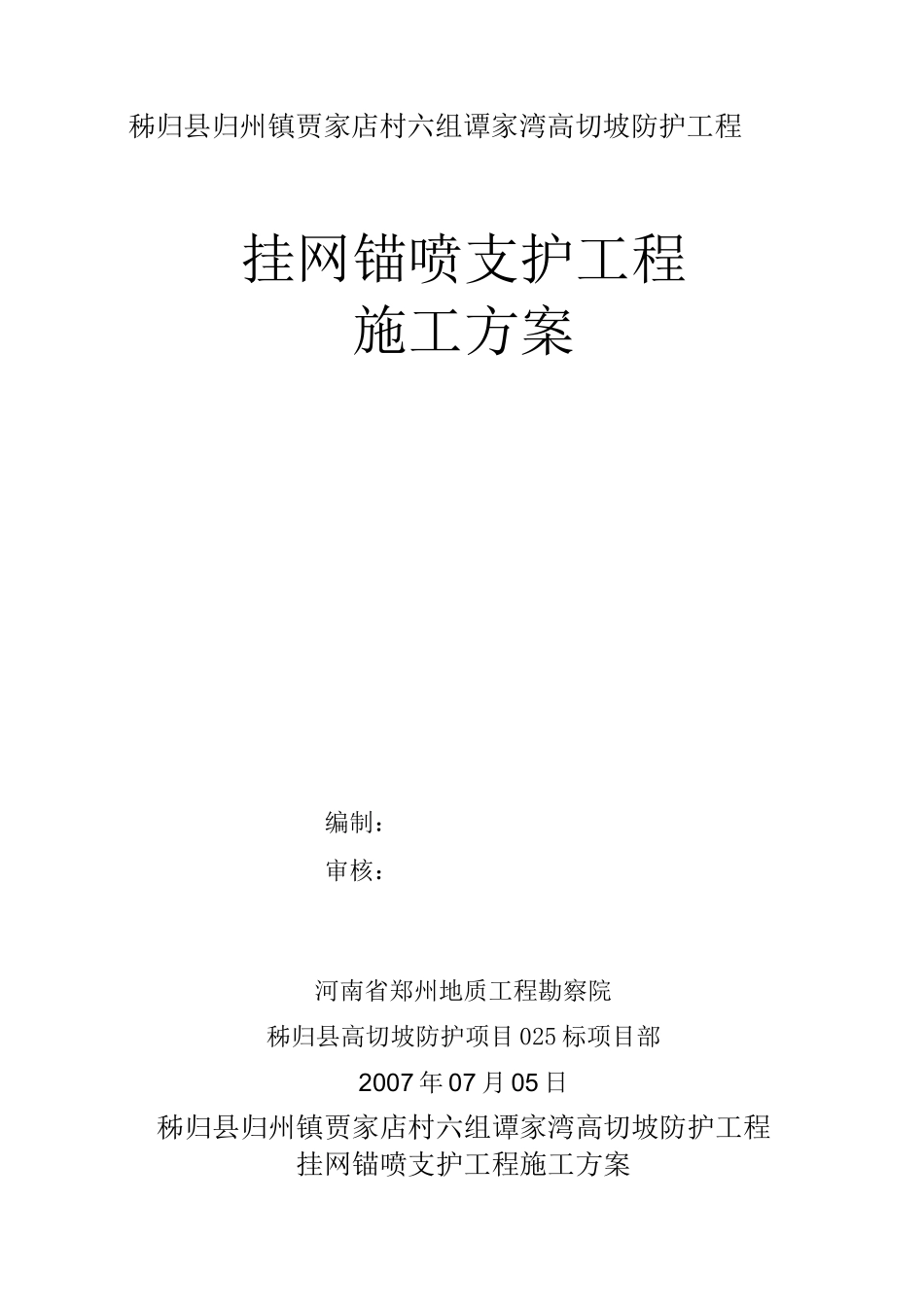

秭归县归州镇贾家店村六组谭家湾高切坡防护工程挂网锚喷支护工程施工方案编制：审核：河南省郑州地质工程勘察院秭归县高切坡防护项目 025 标项目部2007 年 07 月 05 日秭归县归州镇贾家店村六组谭家湾高切坡防护工程挂网锚喷支护工程施工方案一、工程概述及工程量本高切坡切坡面均采用挂网锚喷支护。C25 喷锚砼 372.0ma,C25 压顶梁砼22.0ma,挂网及压顶梁钢筋 9.71,锚杆©25(5m)264.0 根，锚杆©25(8m)287.0 根。二、设计依据1. 本工程《岩土工程勘察报告》及室外工程图纸；2. 《建筑基坑支护技术规程》(JGJ120-99)；3. 《建筑地基与基础设计规范》(GBJ7-89)。三、施工组织计划1、劳动力组织计划本坡段锚杆凿孔安排 2 个班组计 40 人、钢筋制作安装 1 个班组计 10 人、混凝土施工安排 2 个班组计 20 人。计划安排劳动力共 70 人。2、机械设备组织本坡段安排锚杆钻机 2 台；注浆泵 1 台；搅拌机 1 台；钢筋切割机、钢筋电焊机、钢筋弯曲机、卷扬机各 1 台。其它小型设备及工具根据需求配置。3、工期安排本坡段计划安排工期 59 日历天。其中搭设脚手架 15 天,锚杆、泄水孔施工 20 天,第一道砼喷射施工 7 天；挂网钢筋制安 10 天,第二道砼喷射施工 7 天。四、施工工艺流程施工工艺流程见图 1。图 1 挂网锚喷施工工艺流程图五、施工方法1、施工准备设备进场安装调试，材料采购和送检。2、搭设脚手架平台：岸坡超过 2.5m 高时，喷锚网施工就很困难，需要搭设脚手架和工作平台。脚手架用©48 钢管搭设，高宽度为 2mx2m,脚手架上铺设 4cm 厚的楠竹跳板作施工平台。3、清理坡面和测量确定锚杆孔的位置，并在锚杆孔位作上标记，防止锚杆孔偏位。4、钻孔：钻孔符合设计要求后，用风管将孔内钻屑冲干净，以防钻屑影响安装锚杆和注浆质量及排水管安装。5、注浆：钻孔完成后，将注浆管插入孔底，将配置好的水泥砂浆通过注浆泵将水泥砂浆注入锚杆孔，直到孔内溢出的水泥砂浆与注入的浆比重相同为止。6、锚杆和排水孔安装：将符合设计要求的钢筋、排水管置于注浆孔内和排水孔内。7、安装好锚杆和排水孔后，清理坡面，除去坡面杂物，为喷射砼作准备。8、坡面喷射砼喷砼强度 C25,厚度 12cm,二次喷砼每次 6cm。喷射混凝土施工工艺如图 2 所示:(1)初喷：喷射方式为“干式”喷射法。启动搅拌机,空气压缩机向清理好的边坡喷射 C25 砼。(2)挂网：将©6 双向钢筋网挂上初喷砼面，并将挂网钢筋与锚杆焊...
