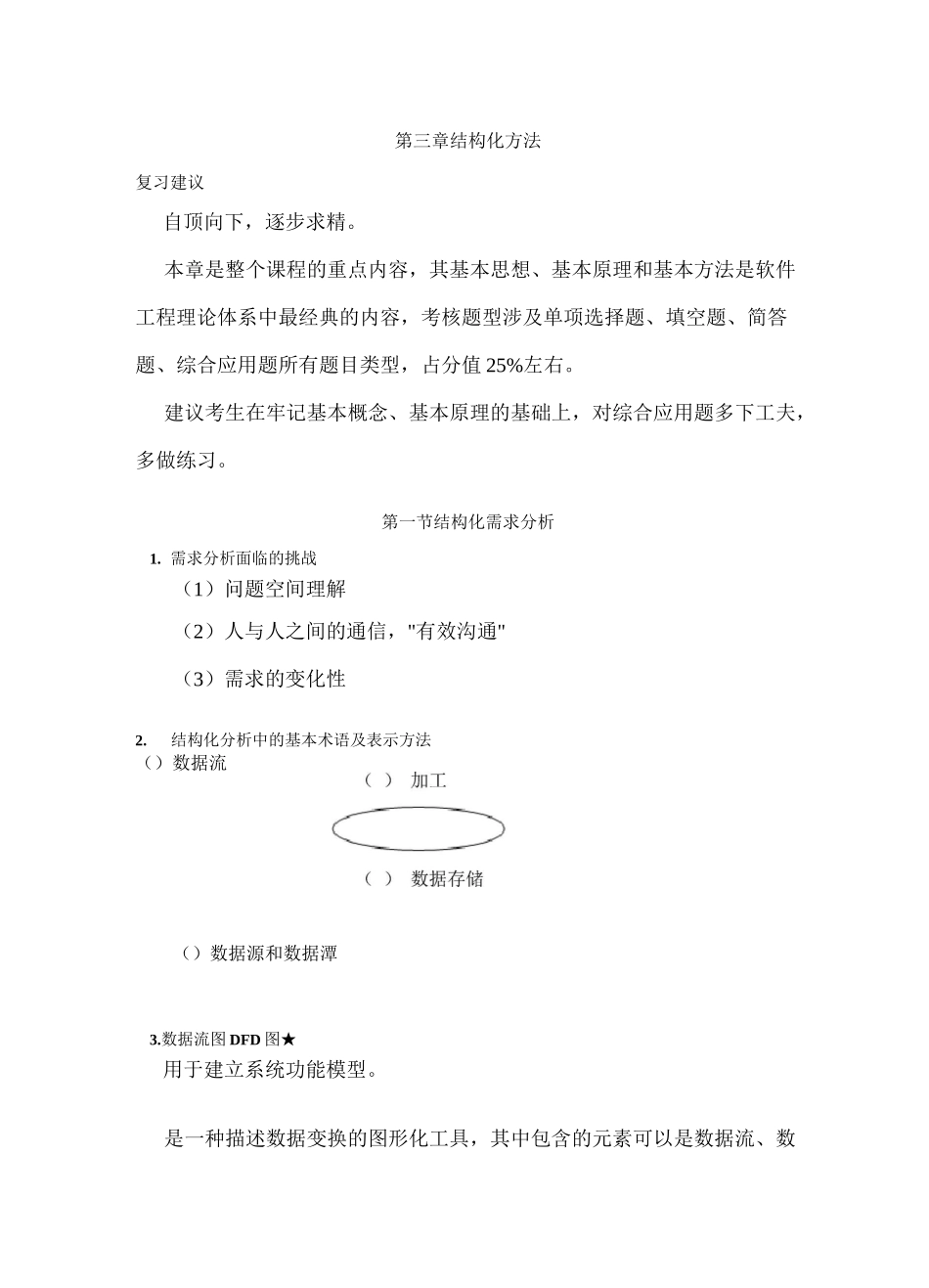

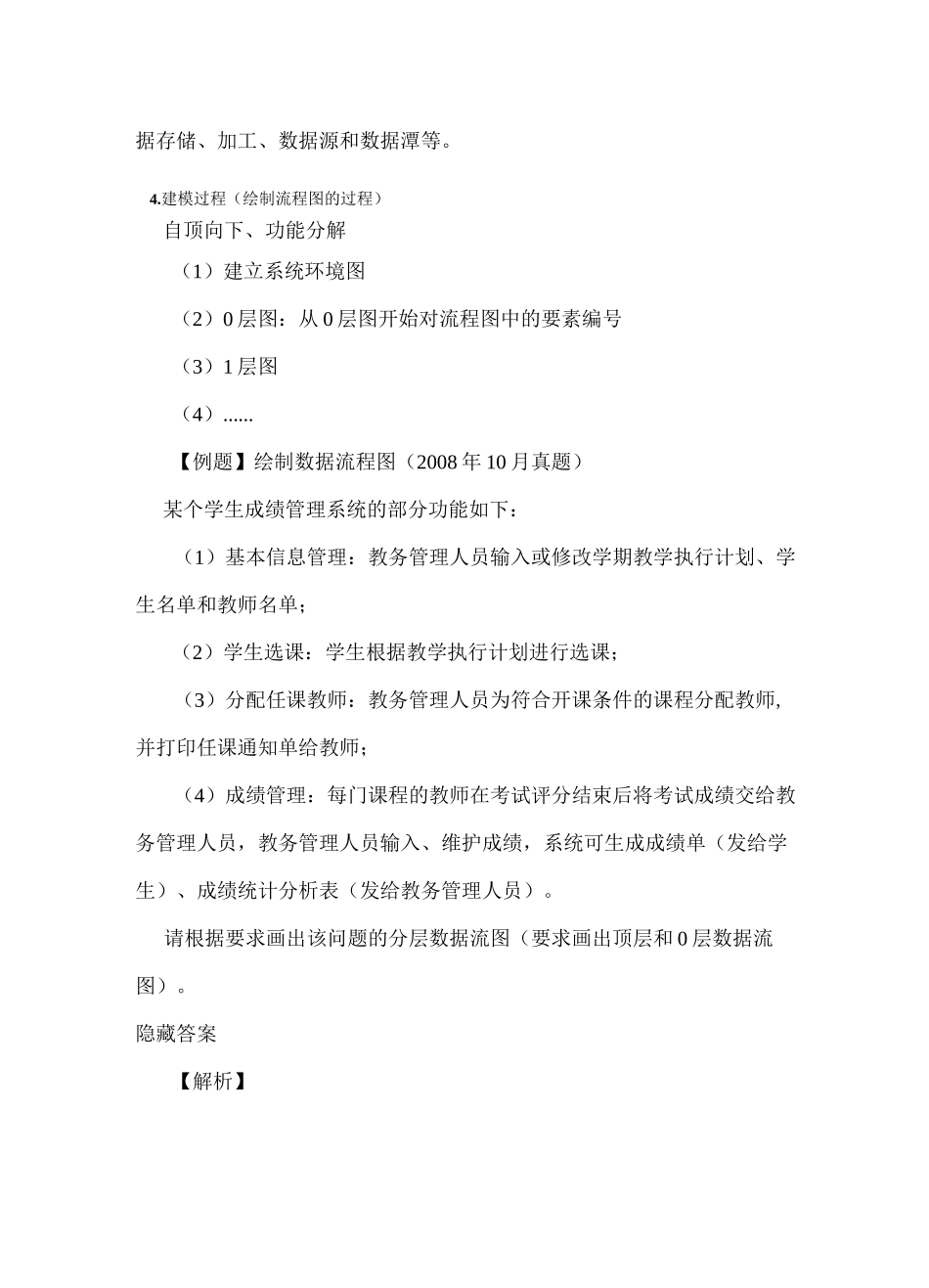

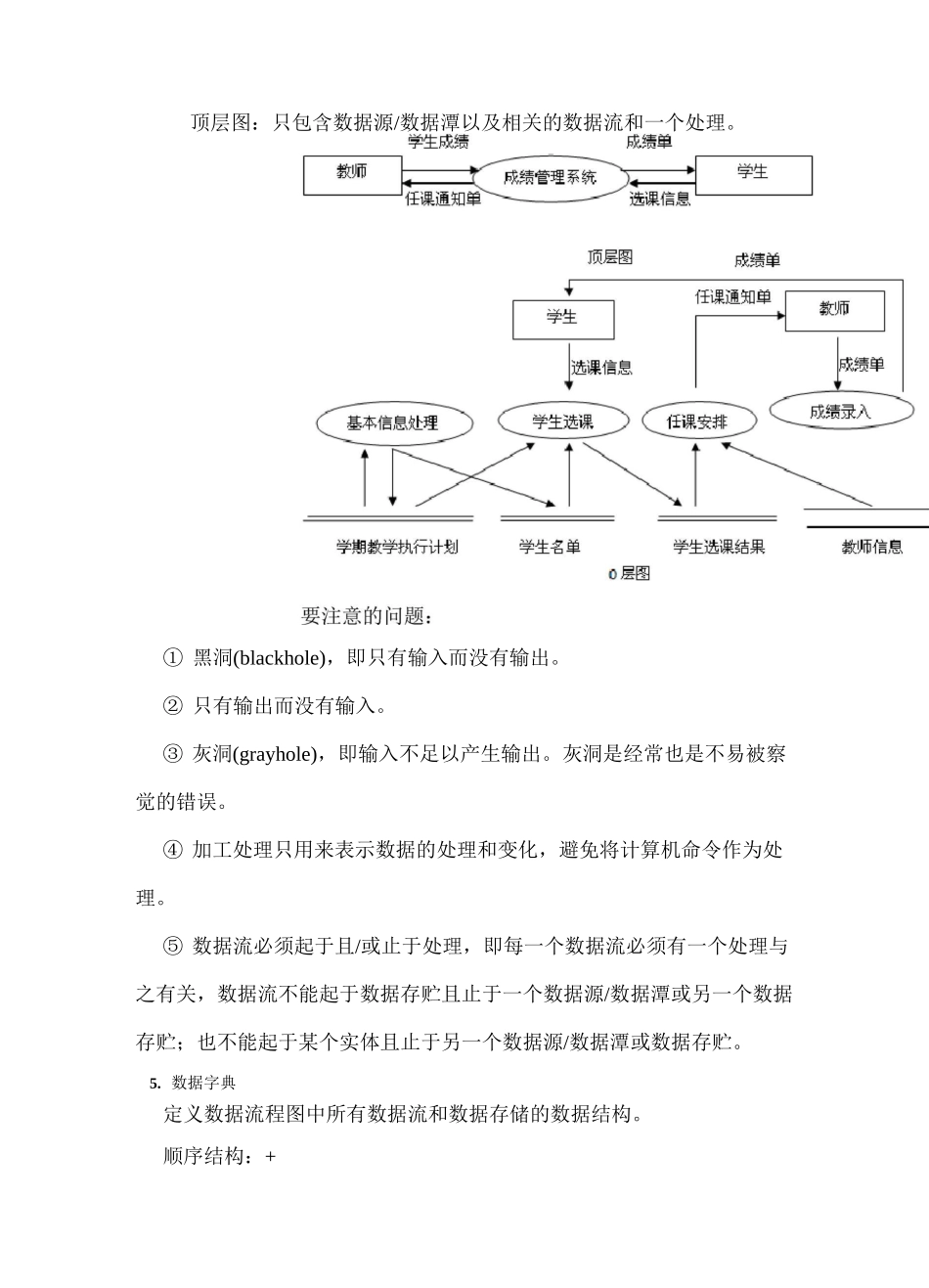

第三章结构化方法复习建议自顶向下，逐步求精。本章是整个课程的重点内容，其基本思想、基本原理和基本方法是软件工程理论体系中最经典的内容，考核题型涉及单项选择题、填空题、简答题、综合应用题所有题目类型，占分值 25%左右。建议考生在牢记基本概念、基本原理的基础上，对综合应用题多下工夫，多做练习。第一节结构化需求分析1. 需求分析面临的挑战（1）问题空间理解（2）人与人之间的通信，"有效沟通"（3）需求的变化性2.结构化分析中的基本术语及表示方法（）数据流（）数据源和数据潭3.数据流图 DFD 图★用于建立系统功能模型。是一种描述数据变换的图形化工具，其中包含的元素可以是数据流、数据存储、加工、数据源和数据潭等。4.建模过程（绘制流程图的过程）自顶向下、功能分解（1）建立系统环境图（2）0 层图：从 0 层图开始对流程图中的要素编号（3）1 层图（4）......【例题】绘制数据流程图（2008 年 10 月真题）某个学生成绩管理系统的部分功能如下：（1）基本信息管理：教务管理人员输入或修改学期教学执行计划、学生名单和教师名单；（2）学生选课：学生根据教学执行计划进行选课；（3）分配任课教师：教务管理人员为符合开课条件的课程分配教师,并打印任课通知单给教师；（4）成绩管理：每门课程的教师在考试评分结束后将考试成绩交给教务管理人员，教务管理人员输入、维护成绩，系统可生成成绩单（发给学生）、成绩统计分析表（发给教务管理人员）。请根据要求画出该问题的分层数据流图（要求画出顶层和 0 层数据流图）。隐藏答案【解析】顶层图：只包含数据源/数据潭以及相关的数据流和一个处理。① 黑洞(blackhole)，即只有输入而没有输出。② 只有输出而没有输入。③ 灰洞(grayhole)，即输入不足以产生输出。灰洞是经常也是不易被察觉的错误。④ 加工处理只用来表示数据的处理和变化，避免将计算机命令作为处理。⑤ 数据流必须起于且/或止于处理，即每一个数据流必须有一个处理与之有关，数据流不能起于数据存贮且止于一个数据源/数据潭或另一个数据存贮；也不能起于某个实体且止于另一个数据源/数据潭或数据存贮。5. 数据字典定义数据流程图中所有数据流和数据存储的数据结构。顺序结构：+选择结构：I重复结构：{}子界：m..n6. 加工的描述★（1）判定表判断表（DecisionTable）也称为决策表，是一个二维表，它说明了每种条件组合所产生的结果。该表分为四个象限（quadrants）。a）左上限代表所有的条...
