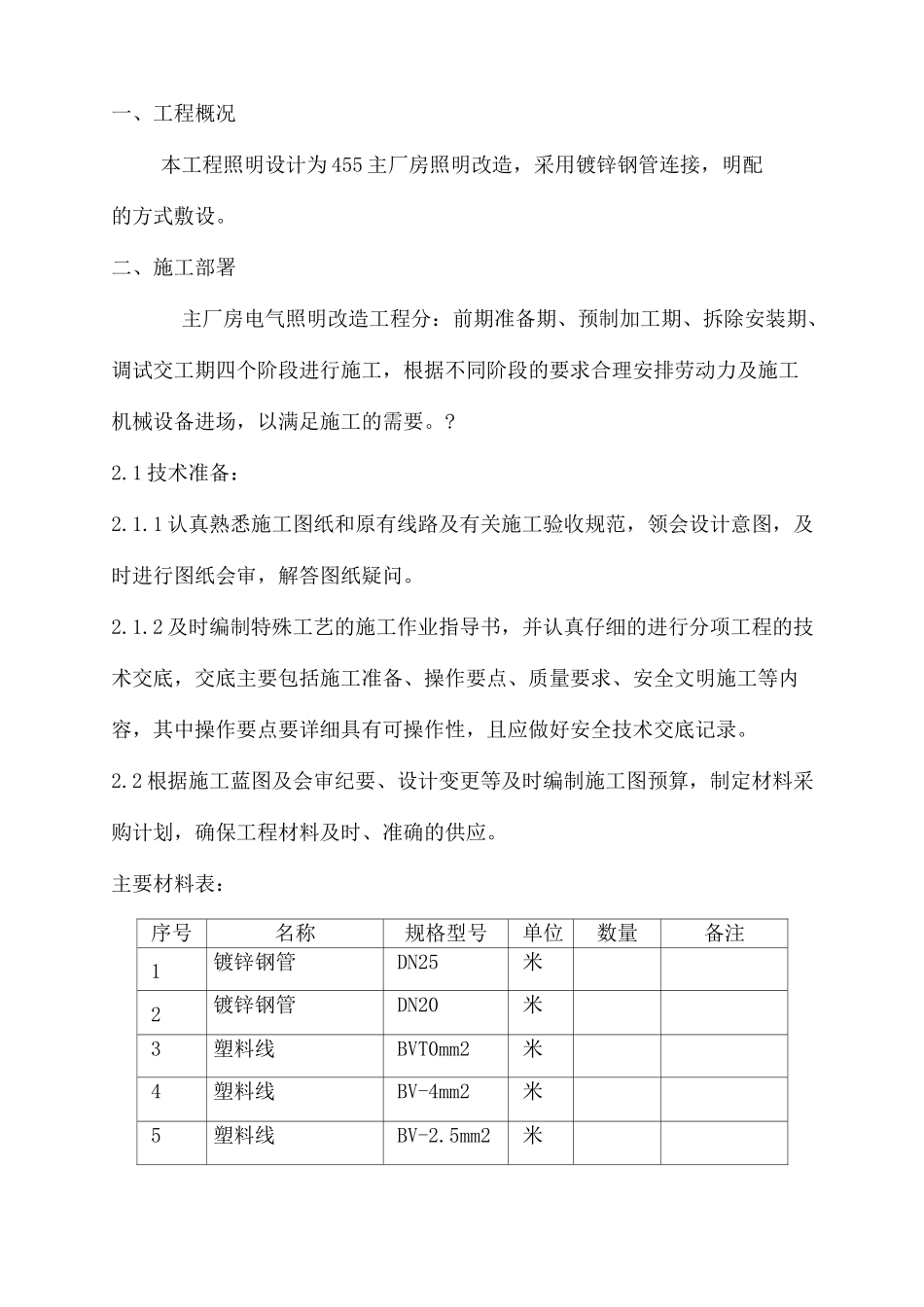

厂房照明改造方案Word公司内部编(GOOD-TMMT-MMUT-UUPTY-UUYY-一、工程概况本工程照明设计为 455 主厂房照明改造，采用镀锌钢管连接，明配的方式敷设。二、施工部署主厂房电气照明改造工程分：前期准备期、预制加工期、拆除安装期、调试交工期四个阶段进行施工，根据不同阶段的要求合理安排劳动力及施工机械设备进场，以满足施工的需要。?2.1 技术准备：2.1.1 认真熟悉施工图纸和原有线路及有关施工验收规范，领会设计意图，及时进行图纸会审，解答图纸疑问。2.1.2 及时编制特殊工艺的施工作业指导书，并认真仔细的进行分项工程的技术交底，交底主要包括施工准备、操作要点、质量要求、安全文明施工等内容，其中操作要点要详细具有可操作性，且应做好安全技术交底记录。2.2 根据施工蓝图及会审纪要、设计变更等及时编制施工图预算，制定材料采购计划，确保工程材料及时、准确的供应。主要材料表：序号名称规格型号单位数量备注1镀锌钢管DN25米2镀锌钢管DN20米3塑料线BVT0mm2米4塑料线BV-4mm2米5塑料线BV-2.5mm2米根据工程公司现场整体布局，合理安排电气施工的材料堆放区，预制加工区及试验区。2.3 人员安排序号工种人数备注1管理人员22安全监护23电工34焊工15起重工26普工52.4 机具安排序号 设备名称台数状态备注1高空作业车2良好2电焊机1良好3套丝机1良好4电动顶弯机1良好5手动喂弯器2良好6数字万用表2良好7数字兆欧表1良好8电工工具3良好9对讲机4良好10五点式安全带6良好三、施工工艺流程：根据设计及会审要求，采用镀锌钢管连接明配的方式敷设，主厂房照明灯具距地面 25 米，配管及管内穿线距地面约 28 米，其主要施工流程如下：施工准备JI_工材料—1 现场勘察确定位置灯具试亮 ］ 管线预制加工拆除原有线路、灯具I 线路敷设、丰->灯具安装 jL检查接线及绝缘测试通电t弋运行工艺流;程图*3.1 根据设计图纸及会审纪要，及时、准确的确定箱盒的位置，做到标高、准确，由于灯具多为顶棚上安装，所以施工中灯位盒采用定制的 86X86X60 接线盒。3.2 电气配管3.2.1 钢管到货后，进行严格检查，其外表面应无压扁、裂缝等现象，且内表面应光滑无毛刺、杂物等，镀锌层应分布均匀，管子规格符合设计要求。3.2.2DN20 以下的钢管暗配时弯曲使用手动煨管器，根据需要弯出所需的弯度，要求管道的弯曲处无裂缝及明显褶皱，弯扁度不大于管外径的10％，且弯管的弯曲半径不小于管外径的 6 倍；明配管时，弯管采用厂家配套的弯曲半径不小于...
