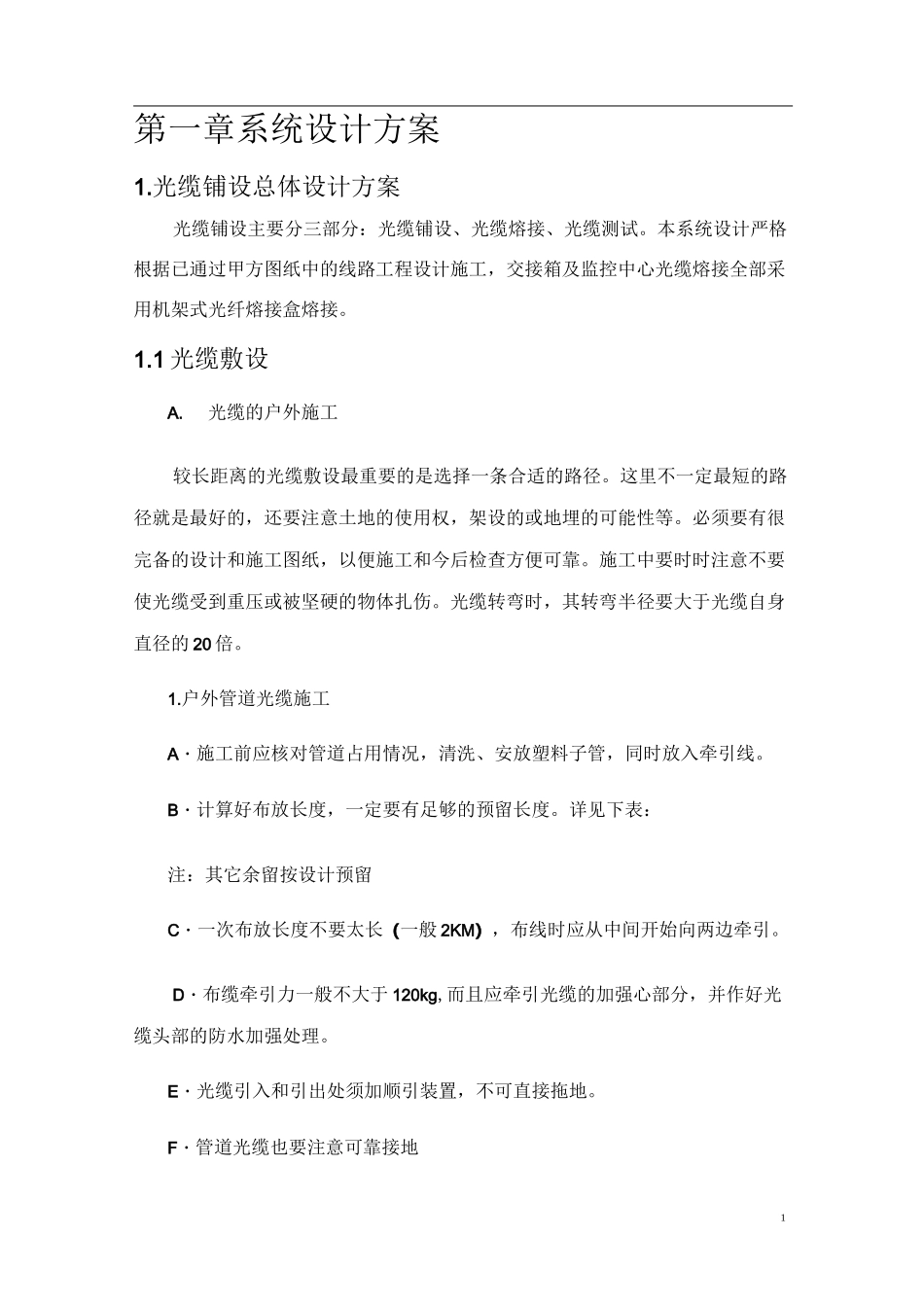

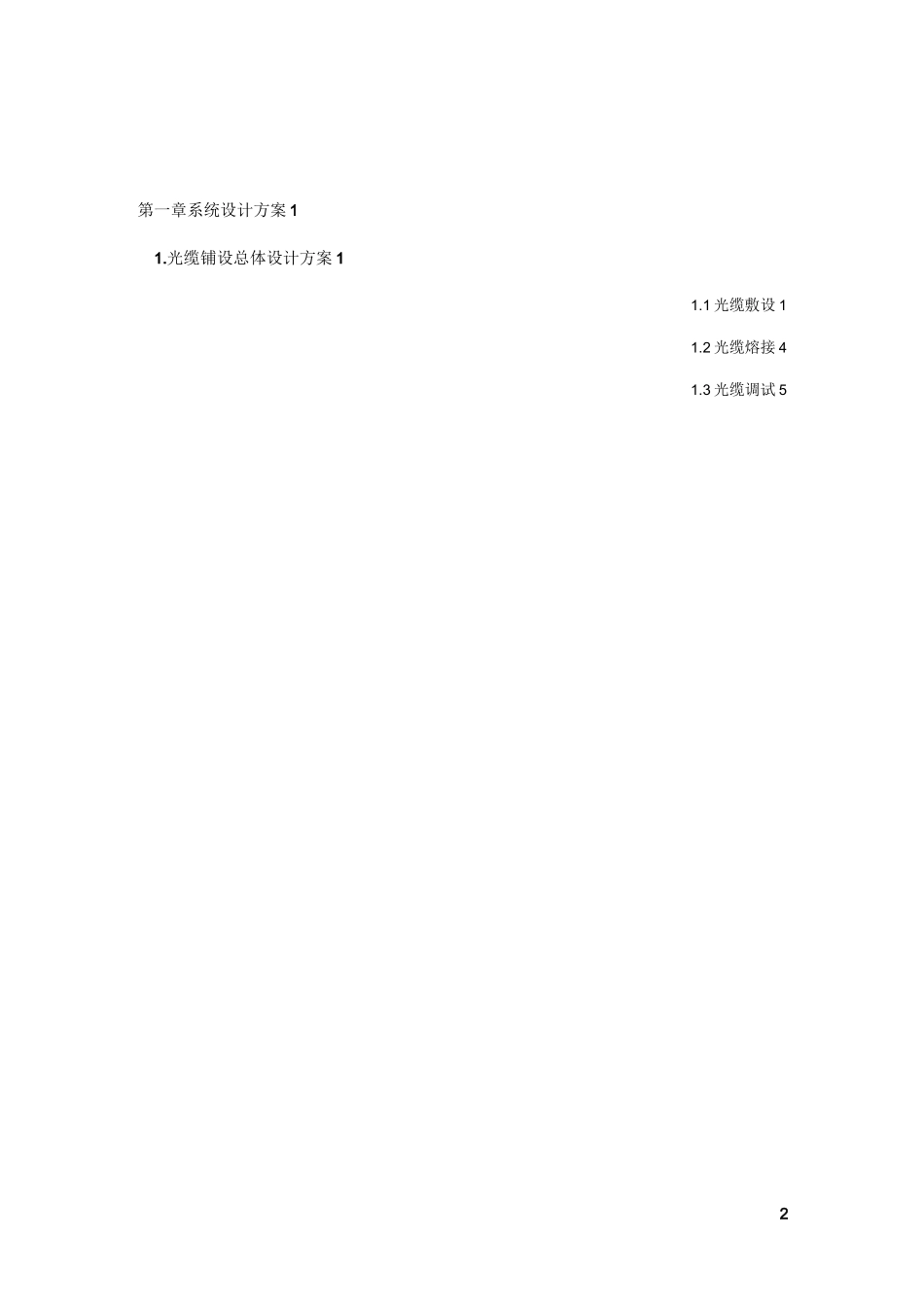

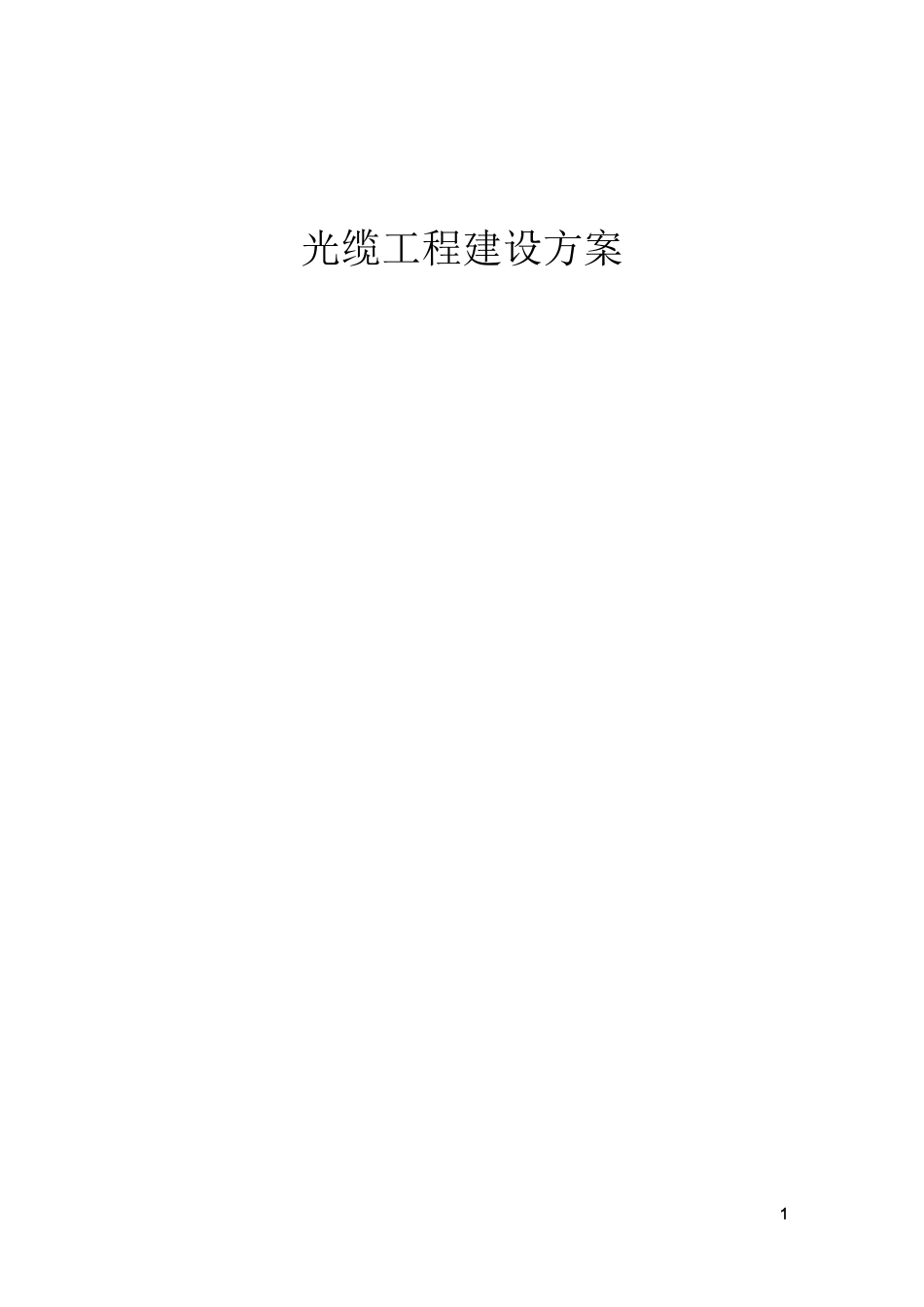

1光缆工程建设方案2第一章系统设计方案 11.光缆铺设总体设计方案 11.1 光缆敷设 11.2 光缆熔接 41.3 光缆调试 51第一章系统设计方案1.光缆铺设总体设计方案光缆铺设主要分三部分：光缆铺设、光缆熔接、光缆测试。本系统设计严格根据已通过甲方图纸中的线路工程设计施工，交接箱及监控中心光缆熔接全部采用机架式光纤熔接盒熔接。1.1 光缆敷设A.光缆的户外施工较长距离的光缆敷设最重要的是选择一条合适的路径。这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。光缆转弯时，其转弯半径要大于光缆自身直径的 20 倍。1.户外管道光缆施工A・施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。B・计算好布放长度，一定要有足够的预留长度。详见下表：注：其它余留按设计预留C・一次布放长度不要太长（一般 2KM），布线时应从中间开始向两边牵引。D・布缆牵引力一般不大于 120kg,而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。E・光缆引入和引出处须加顺引装置，不可直接拖地。F・管道光缆也要注意可靠接地22・建筑物内光缆的敷设A・垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。B・光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。C・在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆3・光缆在楼内的敷设A・高层建筑如果本楼有弱电井（竖井）,且楼宇网络中心位于弱电井（竖井）内,则光缆沿着在弱电井（竖井）敷设好的垂直金属线槽敷设到楼宇网络中心;否则（包括本楼没有弱电井或竖井的情况）,则光缆沿着在楼道内敷设好的垂直金属线槽敷设到楼宇网络中心・B・光缆固定在楼内敷设光缆时可以不用钢丝绳,如果沿垂直金属线槽敷设,则只需在光缆路径上每 2 层楼或每 35 英尺（10・5M）用缆夹吊住即可•如果光缆沿墙面敷设.只需每 3 英尺（1M）系一个缆扣或装一个固定的夹板.4・光缆的富余量由于光缆对质量有很高的要求,而每条光缆两端最易受到损伤,所以在光缆到达目的地后•两端需要有 10M 的富余量•从而保证光纤熔接时将受损光缆剪掉后不会影响所需要的长度・B.光缆的敷设规范5・长度及整体性每条光缆长度要控制在 800M 以内•而且中间没有中继.36・...
