天然气站场单体调试及联合试运方法

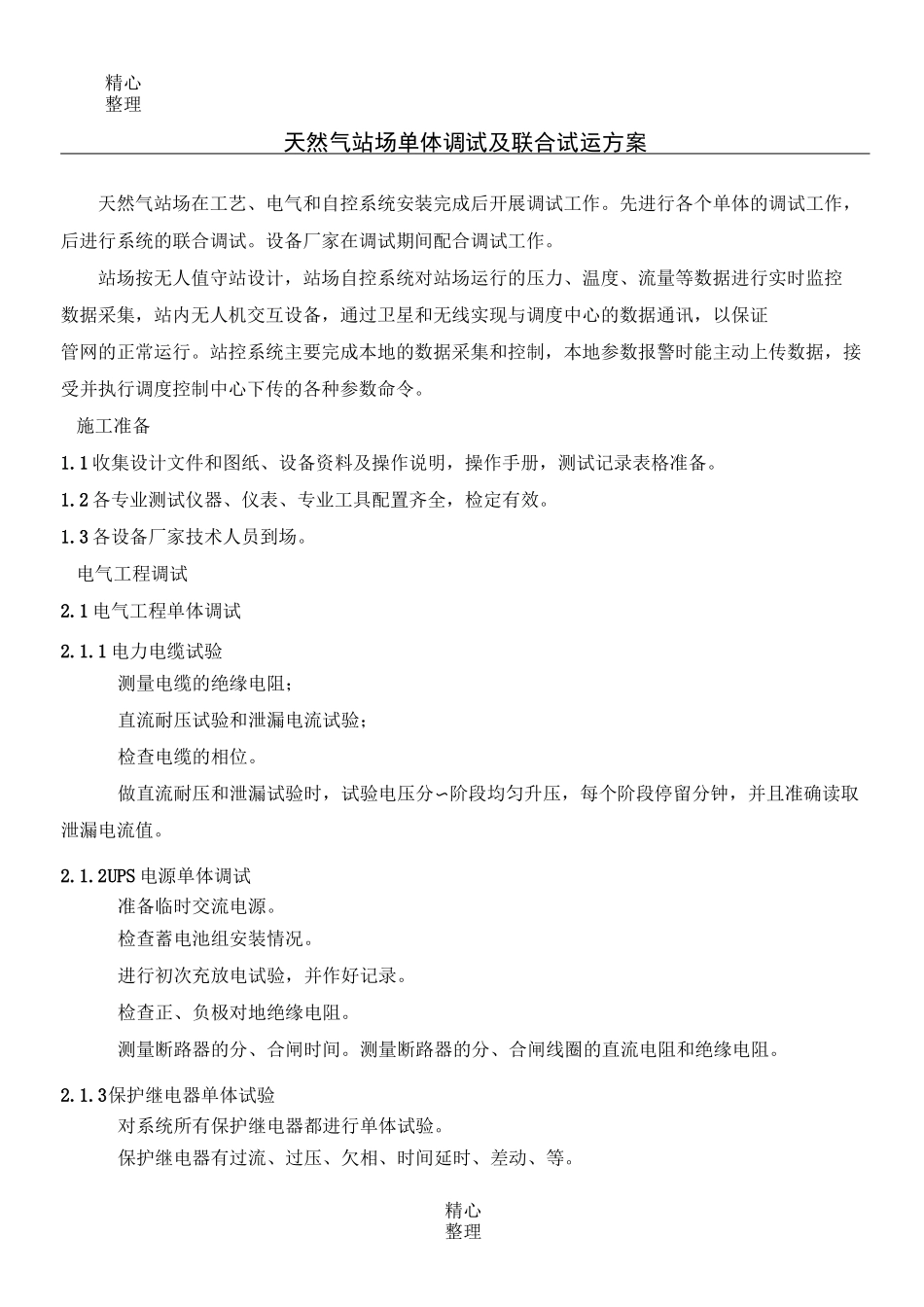

天然气站场单体调试及联合试运方法_第1页
1/7

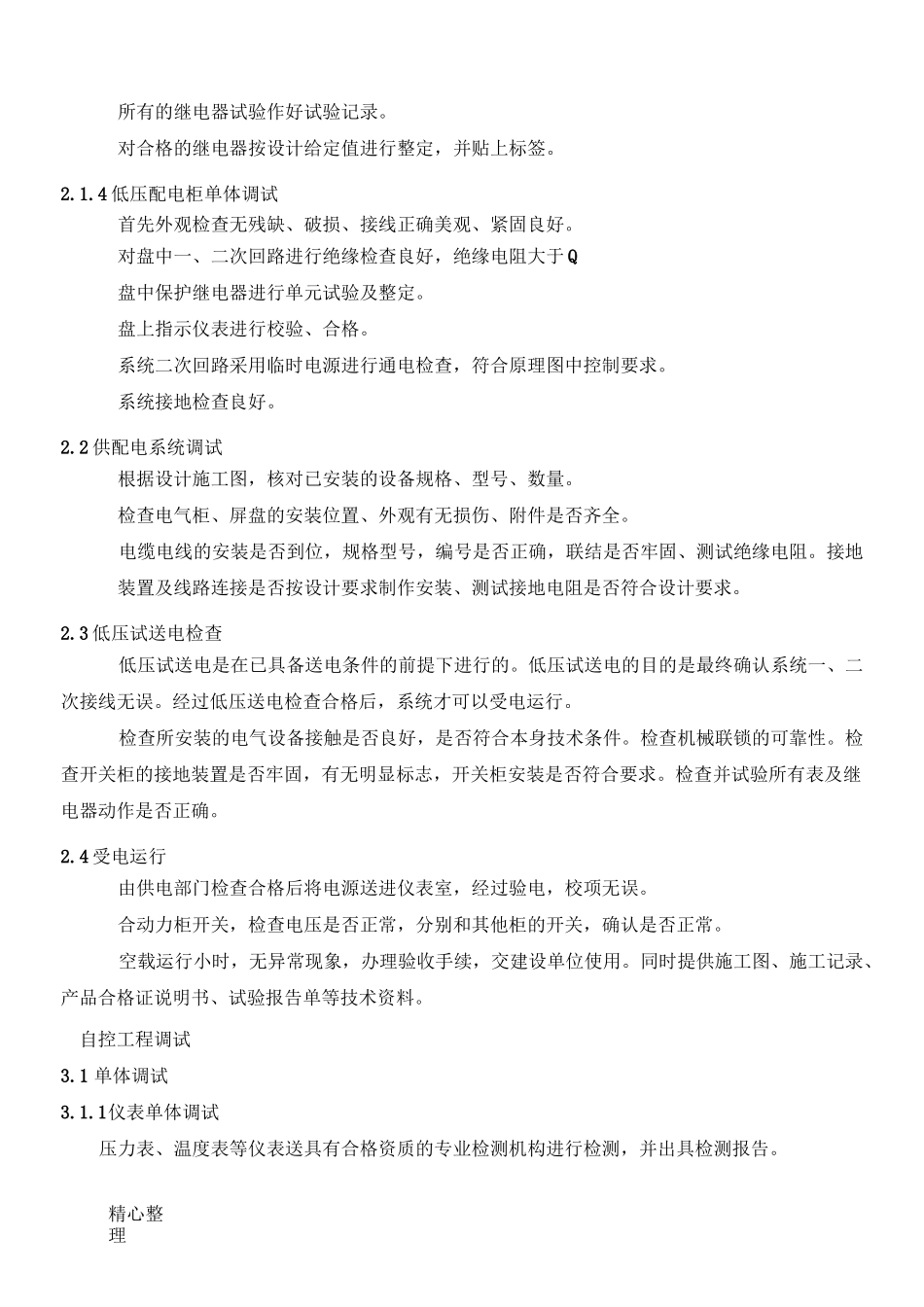

天然气站场单体调试及联合试运方法_第2页
2/7
天然气站场单体调试及联合试运方法_第3页
3/7
精心整理精心整理天然气站场单体调试及联合试运方案天然气站场在工艺、电气和自控系统安装完成后开展调试工作。先进行各个单体的调试工作,后进行系统的联合调试。设备厂家在调试期间配合调试工作。站场按无人值守站设计,站场自控系统对站场运行的压力、温度、流量等数据进行实时监控数据采集,站内无人机交互设备,通过卫星和无线实现与调度中心的数据通讯,以保证管网的正常运行。站控系统主要完成本地的数据采集和控制,本地参数报警时能主动上传数据,接受并执行调度控制中心下传的各种参数命令。施工准备1.1 收集设计文件和图纸、设备资料及操作说明,操作手册,测试记录表格准备。1.2 各专业测试仪器、仪表、专业工具配置齐全,检定有效。1.3 各设备厂家技术人员到场。电气工程调试2.1 电气工程单体调试2.1.1 电力电缆试验测量电缆的绝缘电阻;直流耐压试验和泄漏电流试验;检查电缆的相位。做直流耐压和泄漏试验时,试验电压分〜阶段均匀升压,每个阶段停留分钟,并且准确读取泄漏电流值。2.1.2UPS 电源单体调试准备临时交流电源。检查蓄电池组安装情况。进行初次充放电试验,并作好记录。检查正、负极对地绝缘电阻。测量断路器的分、合闸时间。测量断路器的分、合闸线圈的直流电阻和绝缘电阻。2.1.3保护继电器单体试验对系统所有保护继电器都进行单体试验。保护继电器有过流、过压、欠相、时间延时、差动、等。精心整理所有的继电器试验作好试验记录。对合格的继电器按设计给定值进行整定,并贴上标签。2.1.4 低压配电柜单体调试首先外观检查无残缺、破损、接线正确美观、紧固良好。对盘中一、二次回路进行绝缘检查良好,绝缘电阻大于 Q盘中保护继电器进行单元试验及整定。盘上指示仪表进行校验、合格。系统二次回路采用临时电源进行通电检查,符合原理图中控制要求。系统接地检查良好。2.2 供配电系统调试根据设计施工图,核对已安装的设备规格、型号、数量。检查电气柜、屏盘的安装位置、外观有无损伤、附件是否齐全。电缆电线的安装是否到位,规格型号,编号是否正确,联结是否牢固、测试绝缘电阻。接地装置及线路连接是否按设计要求制作安装、测试接地电阻是否符合设计要求。2.3 低压试送电检查低压试送电是在已具备送电条件的前提下进行的。低压试送电的目的是最终确认系统一、二次接线无误。经过低压送电检查合格后,系统才可以受电运行。检查所安装的电气设备接触是否良好,是否符合本身技术条件。检查机械联锁的可靠性...
